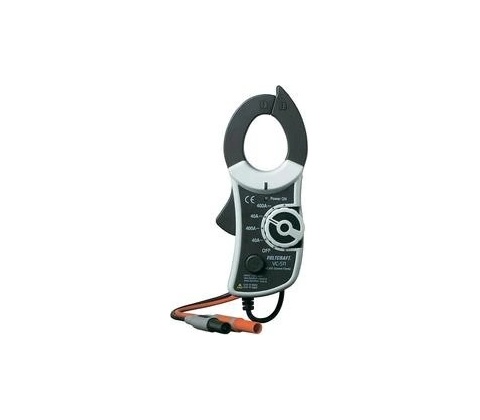

Voltcraft 400 A AC DC, VC-511

Rychlé a bezpečné měření bez nutnosti rozpojovat obvod.

Klešťový adaptér Voltcraft VC-511 umožňuje bezkontaktní měření proudu až do 400 A (AC i DC) a snadné připojení k multimetrům či osciloskopům pomocí banánků. Díky rozpětí čelistí 30 mm, výstupní citlivosti (10 mV = 1 A pro 40 A; další rozsah 1 mV = 1 A) a napájení na 2×AAA (v balení) je ideální pro rychlé odstraňování závad.

Rychlé připojení k měřicím přístrojům

Voltcraft VC-511 se připojuje k multimetru nebo osciloskopu pomocí banánkových konektorů. Multimetr přepnete na měření v mV a naměřené napětí přepočtete na proud podle citlivosti, což je jednoduché a praktické při odstraňování závad.

Široké měřicí rozsahy a přesnost

Adaptér pokrývá rozsahy 40 / 400 A pro střídavý i stejnosměrný proud. Přesnost je ±2,5 % +0,1 A (40 A) a ±2,8 % +0,5 A (400 A), což dává přehledné a spolehlivé výsledky pro běžné servisní práce.

Sledování proudu na osciloskopu

Díky analogovému výstupu lze Voltcraft VC-511 snadno připojit k osciloskopu a sledovat odběr proudu v reálném čase. To se hodí při analýze spínaných zdrojů nebo při hledání přechodových proudů.

Bezpečné bezkontaktní měření

Klešťový princip měření umožňuje stanovit proud bez rozpojování obvodu. Adaptér navíc disponuje červenou LED kontrolkou pro bezkontaktní detekci napětí, která zvyšuje bezpečnost při rychlé kontrole vedení.

Napájení, rozměry a balení

Voltcraft VC-511 napájíte 2× AAA bateriemi (součástí dodávky). Přístroj má rozměry 149 × 63 × 37 mm, hmotnost 220 g a v balení najdete také ochranné pouzdro pro bezpečné skladování a přepravu.

Klíčové vlastnosti

• Bezkontaktní měření až do 400 A (AC i DC)
• Rozevření čelistí 30 mm pro jednožilové vodiče
• Výstupní citlivost: 10 mV = 1 A (40 A) a další rozsah
• Červená LED pro bezkontaktní detekci napětí; baterie a pouzdro v balení

Často kladené otázky

Je tento adaptér vhodný pro měření stejnosměrného proudu?

Ano. Voltcraft VC-511 měří stejnosměrný proud do 400 A a výsledky čtete přes výstupní napěťový signál připojený k vašemu multimetrui nebo osciloskopu.

Musím mít speciální multimetr, nebo stačí běžný?

Stačí běžný multimetr s manuálním voličem rozsahů a vysokou vstupní impedancí; ideální je přístroj, který umí měřit v milivoltech. Nepotřebujete speciální klešťový multimetr, jen správné nastavení rozsahu.

Jak připojím adaptér k multimetru?

Nasadíte kleště kolem vodiče, připojíte banánkové vodiče k multimetru, přepnete multimetr na mV a převedete naměřené mV na ampéry podle citlivosti (např. 10 mV = 1 A pro rozsah 40 A).

Ukládá tento adaptér naměřená data?

Ne. Záznam dat adaptér nepodporuje; Voltcraft VC-511 poskytuje analogový výstup pro okamžité sledování přes multimetr nebo osciloskop, bez interního ukládání měření.
