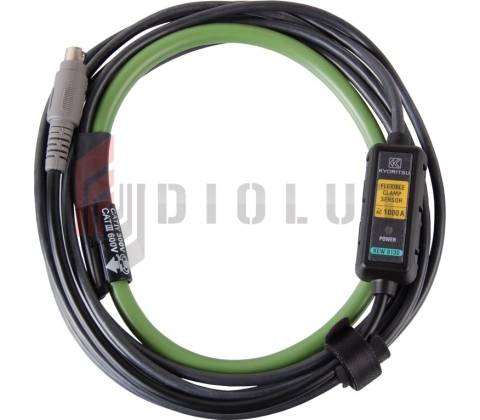

Kyoritsu KEW 8130

Rychlé bezkontaktní měření vysokých proudů se spolehlivým analogovým výstupem a robustní bezpečnostní třídou.

Pružný proudový převodník Kyoritsu KEW 8130 umožňuje bezkontaktní měření střídavého proudu až do 1 000 A pomocí kleští s maximálním průměrem Ø 110 mm. Převodník dává výstup 0,5 mV/A a nabízí vysokou přesnost v běžných frekvenčních pásmech. Díky CAT IV 300 V / CAT III 600 V a 3m kabelu je vhodný pro měření v instalacích i propojení s přístroji řady KEW 6300.

Určeno pro měření vysokých proudů

Ampflex Kyoritsu KEW 8130 je stavěn pro měření vysokých střídavých proudů bez rozpojování vedení. Umožňuje bezpečné měření až do 1 000 A pomocí kleští, takže ho využijete při servisních zásazích i při kontrole rozvaděčů.

Přesný analogový výstup

Zařízení dává výstup 0,5 mV/A (500 mV při 1000 A), který poskytuje stabilní signál pro vaše měřicí přístroje. Přesnost je ±0,8 % RDG ±0,2 mV (45–65 Hz) a ±1,5 % RDG ±0,4 mV (40 Hz–1 kHz), vhodná pro spolehlivé porovnání naměřených hodnot.

Bezpečnost a provozní podmínky

Převodník splňuje IEC 61010-1 CAT IV 300 V a CAT III 600 V, což zajišťuje ochranu při práci v běžných instalacích. Provozní rozsah je -10 až 50 °C a relativní vlhkost do 85 %, dodržujte tedy doporučené podmínky.

Kompatibilita a připojení

KEW 8130 je primárně určen pro přístroje KEW 6300, 6305, 6310 a 6315. Má 3 m kabel, který flexibilně propojí převodník s měřicím přístrojem i v obtížně přístupných místech.

Přenosnost a praktičnost použití

S hmotností 180 g a dodávaným pouzdrem KEW 9095 je převodník snadno přenosný. Klešťová konstrukce umožní rychlé nasazení bez nutnosti přerušení obvodu, což šetří čas při opakovaných měřeních.

Klíčové vlastnosti

• Bezkontaktní měření AC proudu až do 1 000 A
• Maximální průměr měřeného vodiče Ø 110 mm
• Výstup 0,5 mV/A (500 mV při 1000 A) s vysokou přesností
• Bezpečnostní klasifikace CAT IV 300 V / CAT III 600 V
• Lehká konstrukce s kabelem 3 m a hmotností 180 g

Často kladené otázky

Je tento převodník kompatibilní s mým měřičem?

Ano. Ampflex je navržen primárně pro přístroje Kyoritsu KEW 6300, 6305, 6310 a 6315, takže s těmito měřiči je plně kompatibilní. S jinými přístroji porovnejte vstupní citlivost a napěťový rozsah, aby odpovídal výstupu 0,5 mV/A.

Je tento proudový převodník bezpečný pro měření v rozvaděči?

Ano. Převodník splňuje normu IEC 61010-1 CAT IV 300 V, CAT III 600 V, což ho řadí mezi bezpečné přístroje pro měření v rozvaděčích a instalacích odpovídající těmto kategoriím. Dodržujte základní bezpečnostní postupy při práci pod napětím.

Jak velký vodič nebo svazek mohu obepnout čelistmi?

Maximální vnitřní průměr čelistí je 110 mm, což umožní obepnutí větších kabelů nebo svazků vodičů až do uvedeného rozměru. Pokud máte netypické sběračové lišty, před měřením si ověřte, že jejich průměr nepřekročí 110 mm.

Obsahuje tento ampflex záznam dat?

Ne. Převodník nezaznamenává data; poskytuje analogový výstup 0,5 mV/A (500 mV při 1000 A), který musíte snímat a zapisovat externím měřicím přístrojem. KEW 8130 dodává přesný signál pro zpracování vaším multimetrem nebo záznamníkem.
