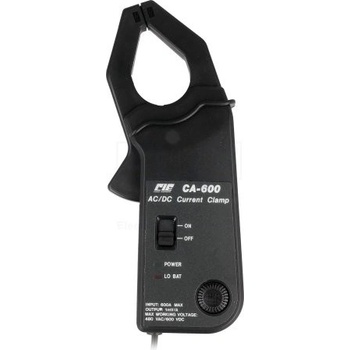

CIE 600

Rychlé a bezpečné klešťové měření proudu pro servis a kontrolu bez přerušení obvodu.

Klešťový adaptér CIE 600 nabízí bezpečné bezkontaktní měření proudu do 600 A pro střídavé i stejnosměrné obvody. Díky max. rozevření čelistí 30 mm, kompaktním rozměrům a hmotnosti 290 g jej snadno přenesete a použijete v terénu. Napájení zajišťuje vyměnitelná 9V baterie, přístroj splňuje CAT II 600 V (EN 61010) a poskytuje přesné měření pro běžné servisní úkony.

Bezpečnost a normy

Klešťový adaptér pracuje v souladu s normou CAT II 600 V (EN 61010), což zajišťuje ochranu při měření v běžných nízkonapěťových obvodech. Dodržujte základní bezpečnostní postupy a měřte pouze obvody, pro které je kategorie určena.

Rozsah a přesnost měření

Adaptér měří stejnosměrný i střídavý proud v rozsahu do 600 A. U DC dosahuje přesnosti ±(2% + 2A), u AC ±(3% + 2A), což poskytuje spolehlivé výsledky pro kontrolní a servisní práce.

Konstrukce a praktičnost

S rozměry 178 × 70 × 33 mm a hmotností 290 g je zařízení kompaktní a přenosné. Klešťový princip umožňuje bezkontaktní měření bez přerušení okruhu, což zrychlí práci v terénu i v dílně.

Napájení a indikace

Přístroj napájí vyměnitelná 9V baterie (6F22) a disponuje indikátorem nízké baterie. Díky tomu máte přehled o stavu napájení a snadno vyměníte zdroj při dlouhodobém používání.

Praktické tipy pro použití

Pro přesné hodnoty véďte vodič středem čelistí a měřte jednotlivé vodiče odděleně. Adaptér poskytuje výstup 1 mV/1 A, takže ho lze použít s kompatibilním měřicím přístrojem nebo adaptérem pro zobrazení.

Klíčové vlastnosti

• Klešťové bezkontaktní měření AC i DC do 600 A
• Maximální rozevření čelistí 30 mm pro běžné vodiče
• Napájení z vyměnitelné 9V baterie (6F22)
• Přesnost: ±(2% + 2A) DC, ±(3% + 2A) AC
• Splňuje CAT II 600 V (EN 61010)

Často kladené otázky

Je toto měřítko vhodné pro měření DC proudů?

Ano. CIE 600 měří stejnosměrný i střídavý proud do 600 A a umožní vám spolehlivě kontrolovat vysokoproudé obvody. Dávejte pozor na správné umístění vodiče uprostřed čelistí pro nejpřesnější hodnoty.

Jak velký kabel do čelistí vleze a co mám měřit?

Čelisti se rozevřou až na 30 mm, takže změříte samostatné vodiče a většinu kruhových kabelů do průměru 30 mm. Pokud máte svazek vodičů, oddělte vodič, aby měření proudů bylo bez interference.

Obsahuje přístroj záznam dat nebo možnost připojení pro export?

Ne. CIE 600 nezaznamenává data a nemá datový výstup. Měříte přímo a odečtete hodnotu na připojeném měřicím přístroji; pokud potřebujete archivaci, použijte externí záznamové zařízení.

Lze tento klešťový adaptér použít pro fotovoltaiku?

Ne. Přístroj není specificky určen pro fotovoltaické aplikace. Měří AC i DC do 600 A, ale pro PV systémy zkontrolujte kompatibilitu s konkrétním typem vodičů a podmínkami instalace.

Co znamená označení CAT II 600V a jak to ovlivní použití?

Označení CAT II 600 V znamená, že přístroj je navržen pro měření v obvodech připojených k nízkonapěťovým rozvodům (např. domácí spotřebiče). Vy to v praxi znamená omezení použití na prostředí s vyšší přepěťovou ochranou a vyvarovat se měření v rozvodných skříních vysokého napětí.
