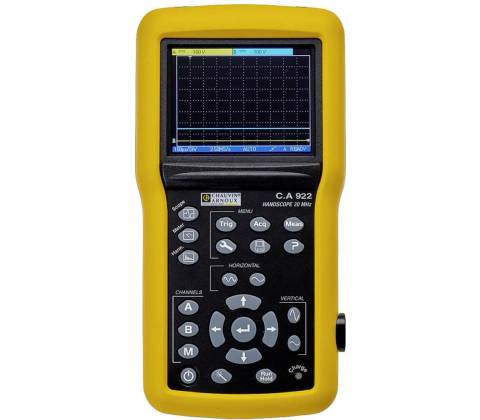

Chauvin Arnoux C.A 922

Přenosný měřicí přístroj do terénu, který kombinuje bezpečnost, více funkcí a snadné připojení pro rychlou diagnostiku.

Ruční přístroj Chauvin Arnoux C.A 922 kombinuje 2 plně izolované kanály, osciloskop 20 MHz / 2 GSa/s, dvojitý TRMS multimetr a analyzátor harmonických až do 31. řádu. Díky CAT III 600 V, záznamu dat a opticky izolovanému USB je ideální pro servis a údržbu v terénu.

Kompaktní přístroj pro servis v terénu

Ruční konstrukce dobře padne do ruky a přístroj se snadno připevní pomocí přiložené brašny nebo magnetické podpěry. Chauvin Arnoux C.A 922 nabízí robustní provedení a hmotnost 1,2 kg, což usnadňuje práci v rozvaděčích i při mobilních zásazích.

Bezpečná izolace kanálů

Dva vstupy jsou vzájemně i vůči zemi izolované podle norem, což umožňuje měření diferencovaných signálů bez přepojování. Díky tomu poskytuje CAT III 600 V ochranu a eliminuje přenos nebezpečného napětí mezi kanály.

Osciloskop a multimetr v jednom

Kombinace osciloskopu (do 20 MHz, 2 GSa/s) a dvojitého TRMS multimetru 8000 digtů ušetří přechody mezi přístroji. Přístroj měří AC/DC napětí, odpor a frekvenci a navíc nabízí 19 automatických funkcí měření a režim MATH pro základní výpočty.

Analýza výkonu a harmonických

Integrovaný analyzátor harmonických rozloží signály až do 31. řádu a poskytne přehled o kvalitě sítě a výkonových parametrech (W, kW, cos φ). To usnadní diagnostiku rušení a harmonických v průmyslových instalacích.

Záznam dat a připojení k PC

Přístroj ukládá naměřené průběhy do interní paměti (2 MB) a exportuje je přes opticky izolované USB s podporou SCPI. Pro snadnou analýzu lze použít software SX‑METRO a obnovit uložené křivky na PC.

Klíčové vlastnosti

• 2 plně izolované kanály – bezpečná měření na sítích do CAT III 600 V
• Osciloskop 20 MHz, 2 GSa/s s rozlišením 9 bit pro analýzu průběhů
• Dvojitý TRMS multimetr 8000 digtů a analyzátor harmonických až 31. řád
• Záznam dat a opticky izolované USB (SCPI) pro přenos a dálkové řízení
• Napájení z dobíjecích NiMH nebo alkalických baterií + USB nabíjení

Často kladené otázky

Je Chauvin Arnoux C.A 922 bezpečný pro měření v elektrické síti 600 V?

Ano. Přístroj má plně izolované vstupy a odpovídá kategorii CAT III 600 V, takže ho můžete bezpečně používat při měření na sítích do 600 V. Dodržujte běžná bezpečnostní pravidla a používejte dodané sondy určené pro danou kategorii.

Obsahuje přístroj sondy nebo je potřeba je dokoupit?

Zařízení obsahuje kompletní sadu měřicích vodičů a sond (BNC/banánky, krokosvorky, testovací hroty Cat IV 1000 V), takže většinou nemusíte nic dokupovat. Pro speciální aplikace můžete dokoupit jiné sondy podle potřeby.

Jak se přenesou naměřená data do počítače?

Data přenesete přes opticky izolované USB s podporou protokolu SCPI; výrobce nabízí software SX‑METRO pro záznam a analýzu. Přenos je izolovaný, takže zachováte bezpečnost při práci s napětím.

Je Chauvin Arnoux C.A 922 vhodný pro měření na fotovoltaických systémech?

Ne. Přístroj není speciálně doporučen pro fotovoltaické instalace. Je navržen primárně pro servis a údržbu v průmyslu a elektronice; pro fotovoltaiku hledejte měřiče s konkrétními funkcemi a certifikacemi pro PV aplikace.
