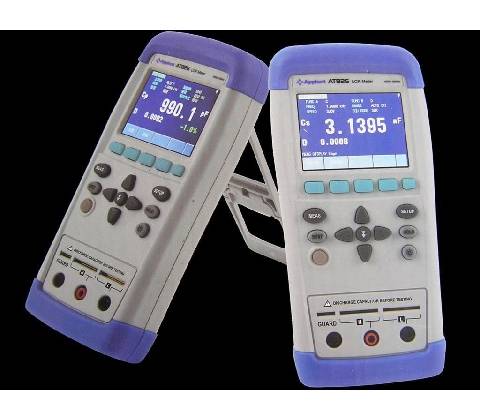

Applent AT825 RLC

Rychlé a spolehlivé měření součástek pro technicky zdatné uživatele – přesně, přenosně a s přehledným displejem.

Přenosný LCR můstek Applent AT825 RLC poskytuje rychlé a přesné měření odporu, kapacity a indukčnosti s možností současného zobrazení doplňujících veličin a ESR. Díky čtyřdrátovému připojení, volitelným frekvencím 100 Hz–10 kHz a barevnému TFT displeji je Applent AT825 RLC vhodný pro odstraňování závad a třídění součástek v dílně či laboratoři.

Přehledné zobrazení a ovládání

Applent AT825 RLC má barevný TFT LCD 60×45 mm, který ukáže současně hlavní i doplňkovou veličinu. Ovládáte přístroj buď dotykem, nebo klávesnicí, a snadno nastavíte jas displeje, přidržení hodnoty či rychlost měření pro rychlou orientaci při sériovém testování.

Rozsahy a přesnost pro skutečná měření

Přístroj měří od odporu 0,0001 Ω po 99,99 MΩ, kapacity od 0,1 pF do 999,9 mF a indukčnosti až do 999,9 H. Díky třídě přesnosti 0,2 a volbě rychlosti měření (1,5 nebo 4/s) získáte spolehlivé výsledky pro potřeby odstraňování závad.

ESR a čtyřdrátová metoda pro citlivé součástky

Čtyřdrátové připojení minimalizuje vliv přívodních odporů, takže můžete přesně změřit nízké hodnoty i malé kondenzátory. Přístroj zároveň zobrazuje ESR současně s kapacitou na zvolené frekvenci — nepostradatelné při kontrole elektrolytických kondenzátorů.

Napájení, komunikace a praktické funkce

AT825 má interní Li‑ion baterii s možností nabíjení přes dodaný DC 9V adaptér a připojení k PC přes USB‑2. Užijete si třídění součástek podle tolerance, přidržení hodnoty a volbu sériového či paralelního režimu měření pro různé testovací scénáře.

Klíčové vlastnosti

• Měření R, C, L: široké rozsahy (R 0,0001 Ω–99,99 MΩ, C 0,1 pF–999,9 mF, L 0,1 µH–999,9 H).
• Čtyřdrátové připojení a přesnost třídy 0,2 pro spolehlivá nízkoohmová měření.
• Barevný TFT displej 60×45 mm s dotykovým i klávesovým ovládáním a volbou zobrazených veličin.
• Volitelné frekvence 100 Hz / 120 Hz / 1 kHz / 10 kHz a zobrazení ESR/ Rs/ Z/ X/ Q současně.
• Přenos dat USB‑2, napájení z Li‑ion baterie nebo DC 9V adaptéru — přenosné provedení pro dílnu.

Často kladené otázky

Je Applent AT825 RLC vhodný pro začátečníky?

Ne. Přístroj není určen pro úplné začátečníky — dodávaný manuál je v angličtině a přístroj předpokládá zkušenosti s měřením. Pokud máte technické základy, rychle pochopíte ovládání a využijete pokročilé funkce jako třídění součástek či volbu měřící frekvence.

Jak přístroj měří kapacitu a hodnotu ESR?

Měření kapacity i ESR probíhá ve střídavém režimu na volitelných frekvencích 100 Hz, 120 Hz, 1 kHz nebo 10 kHz. Díky čtyřdrátovému připojení získáte nízkoodporová měření a zobrazení ESR současně s kapacitou pro rychlé posouzení elektrolytických kondenzátorů.

Co je součástí balení?

Součástí balení jsou měřicí kabely ATL501C (čtyřdrátově), interní Li‑ion baterie, DC 9V adaptér s redukcí, USB kabel, zkratovací propojka a originální test protokol s anglickým návodem. Po vybalení tak máte vše potřebné pro okamžité měření i napájení.

Jak připojím přístroj k PC a jak dlouho vydrží na baterii?

Přístroj komunikuje přes USB‑2 a nabízí obnovu měřených hodnot až 4× za sekundu. Pro dlouhé měřicí směny využijete interní Li‑ion baterii s možností nabíjení přes dodaný AC adaptér, což zjednodušuje práci v dílně bez neustálého hledání zásuvky.
