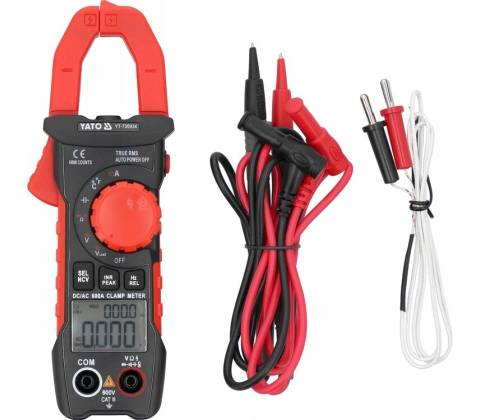

YATO YT-730934

KLEŠŤOVÝ MĚŘIČ TRUE RMS AC/DC 10MA - 600A

Univerzální klešťový měřič s automatickým rozsahem pro každé měření umožňuje provádět základní i pokročilé měření elektrických veličin. Měřič je vybaven měřícími kleštěmi, které umožňují měření intenzity stejnosměrného i střídavého proudu v jednom kabelu pomocí vestavěného senzoru HALL. Měření probíhá bez nutnosti odpojování obvodu nebo odpojování od zdroje napájení a umožňuje změřit mnohem vyšší proud než u běžných elektrických měřičů. Kabely měřicích sond mají silikonovou, pružnou a žáruvzdornou izolaci.

Magnetické pole na Zemi se vyskytuje přirozeně, v důsledku toho jsou indikace měřiče intenzity stejnosměrného proudu nenulové. Před měřením stejnosměrného proudu je nutné měřič vždy přiblížit k testovanému vodiči, vynulovat jej tlačítkem REL, poté jej zapnout na testovaný vodič a přečíst výsledek.

Základní měření:

• střídavé napětí: A.C. 0-600 V, TRUE RMS (40-1000 Hz)
• stejnosměrné napětí: D.C. 0-600 V
• intenzita střídavého proudu: A.C. 0-600 A, TRUE RMS (40-1000 Hz)
• intenzita stejnosměrného proudu: D.C. 0-600 A
• odpor: 0-60 MΩ
• test diody: IF 1,5 mA, UR 3 V
• test kontinuity obvodu: 0-50 Ω

Dodatečné měření:

• Napětí A.C. a D.C. v režimu nízké impedance: 0-600 V
• kapacita kondenzátoru: 0-60 mF
• frekvence: 0-300 kHz
• teploty: -30 až 1000 °C
• bezkontaktní detekce střídavého napětí: NCV

Přesnost měření:

Příklad stanovení přesnosti pro měření intenzity střídavého proudu AC. Výpočet pro výsledek měření: 30 A

• přesnost měření měřiče YT-730934 pro tento rozsah je: ±(2,0%+30), rozlišení 0,01 A
• výpočet chyby měření vzorec: (výsledek měření x 2%) + 30 x rozlišení
• výpočet: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 30 A = 30 ± 0,90 A

• výsledek s přihlédnutím k chybě měření pro indikaci měření střídavého napětí: 235 V = 235 ± 2,65 V
• výsledek s přihlédnutím k chybě měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,09 V

Tabulka s rozlišením a přesností pro dané měření je uvedena v návodu k použití.

Vestavěné funkce:

• TRUE RMS – měřič zobrazuje skutečnou efektivní hodnotu napětí/intenzity střídavého proudu. Na rozdíl od průměrovacích měřičů ukazují zařízení TRUE RMS správnou hodnotu nejen pro sinusový průběh, ale také pro deformované sinusové průběhy, např. vyššími harmonickými nebo čtvercovými či trojúhelníkovými průběhy. Povinná funkce všude tam, kde se v obvodu objevují impulsní napájecí zdroje, měniče motorů, instalace HVAC apod.
• VlowZ – měření střídavého a stejnosměrného napětí v režimu nízké impedance. Fenomén s hovorovým názvem ghost voltage může ztížit diagnostiku napájecí sítě, např. v průmyslových budovách. Spočívá v vzniku napětí na nepřipojeném kabelu, ve kterém se napětí vniklo ze stejného kanálu připojeného k síti. Funkce LowZ snižuje impedanci měřicích zásuvek 10krát ve srovnání se standardním režimem měření, takže při vzorkování napětí odebírá jemně vyšší proud a tím vybíjí nahromaděný náboj v kabelu. Výsledkem je měření napětí bez tzv. ghost voltage
• NCV – bezkontaktní detekce střídavého napětí indukční metodou. Měřič detekuje přítomnost napětí v izolovaném kabelu a dokáže také indikovat fázový vodič
• AUTO – automatické přizpůsobení rozsahu měření (stačí jedno měření), standardně spouštěno. V případě měření neznámých hodnot pomocí měřiče s ruční změnou rozsahu pomocí otočného knoflíku je třeba provádět měření postupně od největšího rozsahu až po rozsah, který poskytuje nejpřesnější výsledek – jinak riskujeme poškození zařízení.
• DATA HOLD – zachování aktuálně naměřené hodnoty na displeji
• PEAK HOLD – zachování nejvyšší naměřené hodnoty na displeji pomocí měřících sond
• INRUSH current – měření startovacího proudu pomocí měřících kleští. Měřič provede měření intenzity proudu během 100 ms od spuštění zařízení
• REL – funkce relativní hodnoty. Umožňuje vynulování ukazatelů měřiče. Nezbytná v režimu měření stejnosměrného proudu. Hallův senzor měří hodnotu elektromagnetického pole okolí a zobrazuje výsledek na displeji. Před měřením intenzity stejnosměrného proudu je třeba měřič přiblížit k testovanému vodiči, vynulovat jej a poté nasadit kleště na testovaný vodič. Díky tomu získáme výsledek nerušený hodnotami indikací elektromagnetického pole okolí

Další informace:

• LCD displej, maximální zobrazovaný výsledek: 6000
• podsvícení obrazovky a měřícího pole kleští
• zvukový signál při testu kontinuity obvodu pro odpor nižší než 50 Ω
• možnost zapnutí testů diody a kontinuity obvodu zvlášť
• kleště se rozevřou až na 25 mm a umožňují měření jednoho vodiče o max. průměr 25 mm
• měřící sondy o délce 14,5 cm
• délka kabelu včetně sond: 97 cm
• průměr kabelu včetně izolace: 3,5 mm
• součástí balení je pouzdro
• konstrukce s ochranou proti přetížení
• automatické vypnutí měřiče po 15 minutách nečinnosti (možnost vypnutí této funkce)
• indikátor nízkého stavu baterie
• napájení: 2 baterie 1,5 V (AAA)

Pozor!

Měření intenzity proudu pomocí klešťových měřičů se provádí pouze a výhradně na jediném žíle, jediném kabelu. Zapínání kleští na vícežilovém kabelu bez odtržení jediné žíly ukáže nesprávný výsledek nebo nulový průtok proudu.

• Měření střídavého napětí: 0-600 V a.c.
• Měření stejnosměrného napětí: 0-600 V d.c.
• Střídavý proud: 0-600 A
• Konstantní proud: 0-600 A
• Měření odporu: 0-60 MΩ
• Měření kapacity: 0-60 mF
• Měření frekvence: 0-300 kHz
• Měření teploty: -30 ~ +1000 ˚C
• Test kontinuity obvodu: 0-50 Ω
• Test vedení: ano
• Test diody: ano
• Test baterie: ano
• Registrace špičkové hodnoty: ano
• TRUE RMS: ano
• Datum Hold: ano
• Bezkontaktní detekce střídavého napětí NCV: ano
• Rozměry: 185x65x30 mm
• Materiál: ABS
• Max. rozevření kleští: 25 mm
• Max. průměr kabelu pro měření pomocí kleští: 25 mm
• Typ displeje: LCD
• LED podsvícení: ano
• Rozsah zobrazení: 6000
• Zvukový signál: ano
• Automatický rozsah měření: ano
• Frekvence vzorkování: 3krát za sekundu
• Automatické vypnutí: 15 min
• Funkce svítilny: ano
• Indikátor slabé baterie: ano
• Napájení: bateriové
• Typ baterie: 3x1.5V; AAA
• Rozsah provozní teploty: 0~40 ˚C
• Relativní provozní vlhkost Rh: < 75 %
• Teplota skladování: -10 ~ +50 ˚C
• Hmotnost: 0.165 kg
• Použití: elektrické
