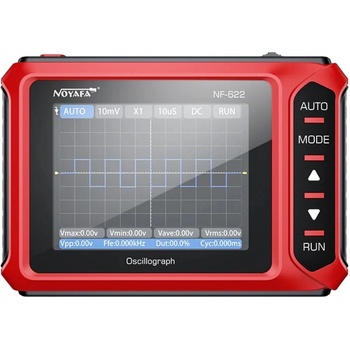

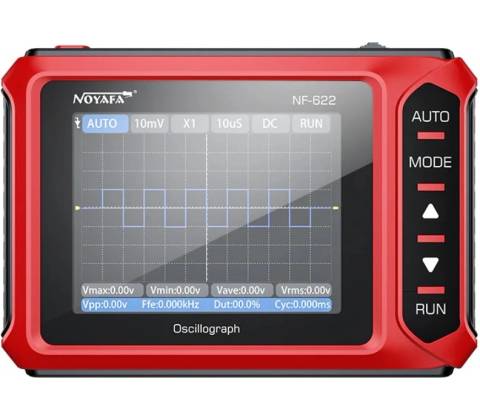

W-Star WSNF622

Praktické měřicí zařízení, které rychle odhalí závady při servisu i domácích projektech.

W-Star WSNF622 je kompaktní digitální ruční osciloskop s 2,8" TFT displejem, šířkou pásma 200 kHz a vzorkovací frekvencí 2,5 MS/s, navržený pro rychlé odstraňování závad. Jednokanálové měření až ±400 V (režim X10), režimy triggeru Auto/Normal/Single a vestavěná dobíjecí baterie 1000 mAh s USB‑C nabíjením umožňují práci v terénu i dílně.

Kompaktní provedení pro práci v terénu

Malé rozměry 105 × 73 × 21 mm a hmotnost 112 g dělají z přístroje praktický nástroj do servisu i výuky. 2,8" barevný TFT displej nabízí přehledné zobrazení průběhů bez nutnosti připojení k PC.

Základní výkon pro měření signálů

S šířkou pásma 200 kHz a vzorkováním 2,5 MS/s osciloskop zobrazuje běžné analogové i digitální signály. Jednokanálová architektura stačí pro rychlé ověření průběhů při odstraňování závad.

Bezpečné napěťové rozsahy

Vertikální citlivost v režimu X1 dosahuje ±40 V, při přepnutí sondy na X10 lze měřit až ±400 V (Vpp 800 V). Pro měření vysokého napětí vždy používejte odpovídající sondu a X10 režim.

Praktické ovládání a zachycení průběhu

Osciloskop nabízí režimy spouštění Auto / Normal / Single, nastavitelné citlivosti a testovací výstup 1 kHz. Režim Single umožní jednorázově zachytit kurzový průběh bez nutnosti záznamu do paměti.

Napájení a provozní pohodlí

Vestavěná Li‑ion baterie 1000 mAh a nabíjení přes USB‑C (5 V / 1 A) zajišťují mobilní nasazení. Přístroj má automatické vypnutí po 30 minutách nečinnosti pro úsporu energie.

Klíčové vlastnosti

• Kompaktní přenosné provedení s barevným 2,8" TFT displejem
• Šířka pásma 200 kHz a vzorkovací frekvence 2,5 MS/s pro běžné analogové i digitální signály
• Měření až ±400 V (v režimu X10) při použití vhodné sondy
• Vestavěná Li‑ion baterie 1000 mAh a nabíjení přes USB‑C pro práci v terénu

Často kladené otázky

Je W-Star WSNF622 vhodný pro měření síťového napětí 230 V?

Ne. Pro bezpečné měření 230 V musíte používat režim X10 a vhodnou sondu s přepínačem X1/X10, která není součástí balení. Bez správné sondy riskujete překročení vstupního rozsahu.

Jak dlouho vydrží baterie při běžném používání?

Kapacita akumulátoru je 1000 mAh a osciloskop se dobíjí přes USB‑C. Výdrž závisí na nastaveních a zapnutých funkcích; výrobce konkrétní dobu provozu nezmiňuje, takže pro delší terénní nasazení doporučujeme mít možnost nabíjení po ruce.

Obsahuje osciloskop záznam dat?

Ne. Zařízení nemá dlouhodobé ukládání dat ani interní záznamník pro export souborů. Má ale režim Single pro jednorázové zachycení průběhu přímo na displeji.

Co je součástí balení?

V balení najdete osciloskop WSNF622, krokosvorky, USB‑C kabel a návod k použití. Samostatné sondy (např. s přepínačem X1/X10) se prodávají zvlášť.
