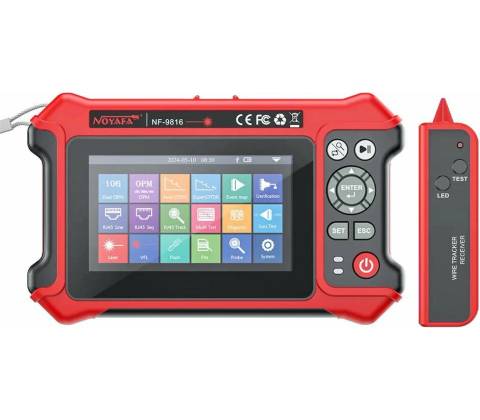

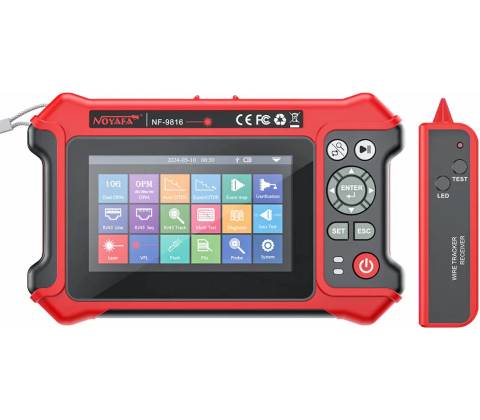

W-Star WSNF-9816

Rychlé a spolehlivé řešení pro diagnostiku kabelů a optických tras v terénu.

OTDR tester W-Star WSNF-9816 kombinuje 1310/1550 nm OTDR s dynamickým rozsahem až 28 dB, měřič optického výkonu (-50 až +26 dBm), integrovaný VFL (10 mW) a testy RJ45. Díky 4700 mAh baterii, USB‑C nabíjení, záznamu na SD kartu a Ethernetu poskytuje W-Star WSNF-9816 rychlou a přenosnou diagnostiku pro techniky i správce sítí.

Přesné OTDR měření

Tester nabízí OTDR na 1310 a 1550 nm s dynamickým rozsahem až 28 dB a dosahem do 60 km, což umožňuje přesnou analýzu tras a lokalizaci událostí. Přesnost měření odpovídá uvedenému vzorci a rozlišení až 0,05 m pro detailní výsledky.

Rychlá lokalizace poruch

Pro rychlou identifikaci lomů a přerušení má přístroj VFL s červeným laserem (10 mW) a přehlednou mapu událostí na 3,5" barevném displeji. Kombinace automatického i ručního režimu zrychlí diagnostiku i u složitých instalací.

Měření optického výkonu a kontrola konektorů

Součástí je měřič optického výkonu v rozsahu -50 až +26 dBm s několika kalibračními vlnovými délkami. Přístroj také kontroluje čelo konektoru, což zjednodušuje ověření kvality spojení před finálním uvedením do provozu.

Mobilita a záznam výsledků

Zařízení je kompaktní (173×82×37 mm, 350 g) a provozní doba na baterii 4700 mAh dosahuje až 12 h. Data ukládáte na interní paměť nebo TF/SD kartu a přenášíte přes Ethernet (LAN) nebo vyjmutím karty pro rychlé reporty.

Klíčové vlastnosti

• 1310 / 1550 nm OTDR s dynamickým rozsahem až 28 dB a dosahem do 60 km
• Integrovaný VFL (10 mW), měřič optického výkonu -50 až +26 dBm a kontrola čela konektoru
• Přenosné provedení s 4700 mAh baterií (až 12 h), USB‑C nabíjením a hmotností 350 g
• Záznam dat: interní paměť + TF/SD karta, přenos přes Ethernet (LAN), formát SOR

Často kladené otázky

Je W-Star WSNF-9816 vhodný pro měření dlouhých tras?

Ano. W-Star WSNF-9816 má dostatečný dynamický rozsah až 28 dB a měřicí rozsah do 60 km, takže ho můžete použít pro diagnostiku dlouhých přístupových a metropolitních tras. Pro extrémně dlouhé nebo specializované aplikace vždy zkontrolujte požadovanou přesnost a nastavení pulzu.

Jak se ukládají a přenášejí naměřená data?

Naměřená data ukládáte na interní paměť nebo na vloženou TF/SD kartu; formát souborů je SOR. Přenos dat je možný přes Ethernet (LAN) nebo vyjmutím karty. Díky tomu snadno archivujete měření a přenášíte je do analytických nástrojů.

Obsahuje tester vizuální lokalizátor, nebo ho musím dokoupit?

Zařízení obsahuje vizuální lokalizátor poruch (VFL) s červeným laserem (výkon 10 mW), takže ho nemusíte dokupovat. VFL vám umožní rychle najít lomy a přerušení viditelně před podrobnějším OTDR měřením.

Jak dlouho vydrží baterie při terénním měření?

Výrobce udává výdrž až 12 hodin provozu na zabudovanou baterii 4700 mAh při běžném používání. Skutečná výdrž závisí na frekvenci měření, jasu displeje a zapnutých funkcích; před terénním nasazením doporučujeme plné nabití a záložní zdroj.
