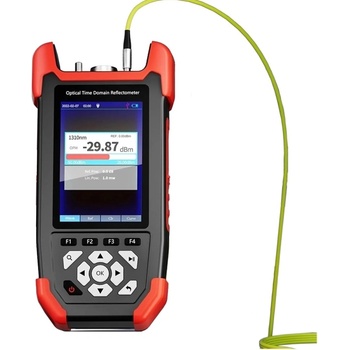

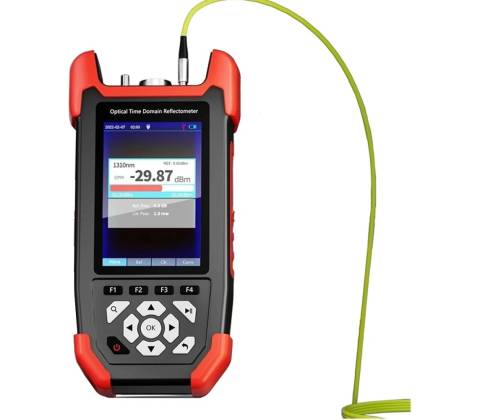

W-Star WSNF-981

Rychlé a spolehlivé řešení pro lokalizaci a opravu kabelových poruch přímo v terénu.

Optický a kabelový tester W‑Star WSNF‑981 kombinuje OTDR (10 m–60 km), OPM (+10 až −70 dBm), VFL 10 mW a LAN test, takže rychle lokalizujete přerušení, změříte útlum a ověříte pořadí vodičů RJ45. Naměřené hodnoty uložíte na SD kartu, pracujete na 3,5" barevném displeji a nabijete přes USB‑C; výdrž až 10 h usnadní práci v terénu.

Přesné lokalizování poruch pomocí OTDR

OTDR modul umožňuje přesné zjištění délky a polohy závad v rozsahu 10 m–60 km při vlnových délkách 1310/1550 nm. Přístroj detekuje odrazy a ztráty s rozlišením, které umožní rychlou orientaci v trase bez zbytečného rozpojování kabeláže.

Měření výkonu a útlumu signálu

Integrovaný OPM pokrývá rozsah +10 až −70 dBm a měří na vlnových délkách 850, 1300, 1310, 1490, 1550 a 1625 nm. Světelný zdroj (LS) na 1310/1550 nm pracuje v režimu CW i modulace pro spolehlivé měření IL.

Rychlá vizuální kontrola a osvětlení

Vizuální lokátor VFL s výkonem 10 mW (650 nm) okamžitě ukáže přerušení nebo silné ohyby vlákna. Tester má navíc vestavěnou svítilnu, která usnadní práci v tmavém prostředí nebo při orientaci v rozvaděči.

Kontrola metalických sítí a LAN kabelů

Tester prověří také metalické kabely RJ45 (UTP/STP): kontroluje pořadí vodičů, zkrat i přerušení, takže zvládnete základní diagnostiku LAN rozvodů bez dalšího zařízení. Funkce šetří čas při kombinované kontrole optiky i kabeláže.

Záznamy, napájení a terénní použití

Naměřené hodnoty uložíte na SD kartu (součást balení) a zobrazíte na 3,5" barevném displeji. Dobíjení probíhá přes USB‑C, provozní doba je až 10 h. Kompaktní rozměry 173×82×37 mm a hmotnost ~395 g usnadňují práci v terénu.

Klíčové vlastnosti

• OTDR pro lokalizaci a měření tras v rozsahu 10 m–60 km
• Integrovaný OPM (+10 až −70 dBm) a LS (1310/1550 nm) pro měření útlumu
• Vizuální lokátor VFL 10 mW a vestavěná svítilna pro rychlou identifikaci poruch
• LAN tester pro kontrolu RJ45 (pořadí vodičů, zkrat, přerušení)
• Ukládání dat na SD kartu, USB‑C dobíjení a až 10 h provozu

Často kladené otázky

Je W‑Star WSNF‑981 vhodný pro měření délky optických tras?

Ano. S W‑Star WSNF‑981 změříte délku trasy v rozsahu 10 m–60 km pomocí OTDR (1310/1550 nm) a rychle lokalizujete odrazy či přerušení; přístroj detekuje poruchy už od přibližně 2 m od začátku vlákna.

Obsahuje tester adaptér pro SC, nebo ho musím dokoupit?

Součástí balení je SC adaptér pro připojení SC konektorů. Pokud máte LC konektory, budete si muset dokoupit redukci pro 1,25 mm ferule; ostatní standardní adaptéry jsou k dispozici samostatně.

Jak dlouho vydrží baterie na jedno nabití?

Na jedno nabití přístroj pracuje až 10 hodin při běžném provozu. Baterii nabijete pohodlně přes USB‑C; reálná výdrž závisí na intenzitě používání OTDR a podsvícení displeje.

Co když potřebuji uložit naměřená data pro pozdější analýzu?

Naměřená data uložíte přímo na SD kartu (je součástí balení) a soubory stáhnete do počítače vyjmutím karty. Přístroj má navíc rozhraní Ethernet (LAN) pro připojení v terénu.
