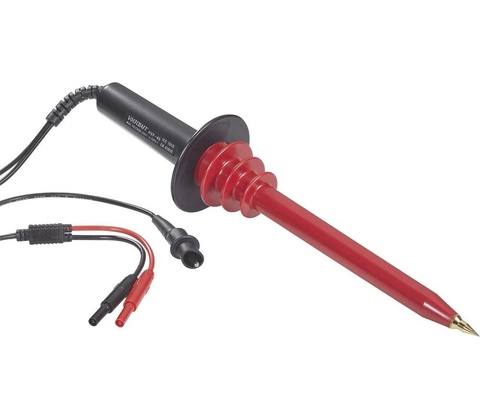

Voltcraft H 40

Precizní a bezpečné měření tam, kde musíte spolehnout na výsledky.

Voltcraft H 40 je vysokonapěťová měřicí sonda určená pro bezpečné měření až 40 kV DC a 28 kV AC. Díky dělícímu poměru 1000:1 a vysoké vstupní impedanci 1000 MΩ připraví signál pro běžné multimetry a osciloskopy; kabel 1 m a ochranný konektor snižují riziko nechtěného dotyku. Sonda Voltcraft H 40 se hodí pro aplikace ve fotovoltaice a u EV.

Pro koho je sonda určena

Voltcraft H 40 slouží pro techniky a servisní týmy, které pracují s vysokými napětími, zejména ve fotovoltaice a u EV. Sonda se připojuje k běžným multimetrům a osciloskopům a usnadní bezpečné měření tam, kde běžné sondy nestačí.

Rozsahy a přesnost měření

Sondou změříte až 40 kV DC a 28 kV AC. Přesnosti: u DC 1% (1–20 kV) a 2% (20–40 kV); u AC 2% (1–15 kV) a 3% (15–28 kV). Tyto hodnoty vám pomohou odhadnout spolehlivost výsledku při vysokém napětí.

Jak funguje dělící poměr

Sonda má dělicí poměr 1000:1, tedy na výstupu svádí tisícinovou část napětí. Díky tomu může běžný multimetr nebo osciloskop měřit bezpečně vysoká napětí bez přetížení vstupu přístroje.

Elektrické parametry a kompatibilita

Vstupní impedance sondy je 1000 MΩ, výstupní odpor zhruba 1,1 MΩ; osciloskop nebo multimetr by měl mít vstup ≥ 10 MΩ. Šířka pásma je 60 Hz, proto je sonda optimalizovaná pro síťové a stejnosměrné vysoké napětí.

Bezpečnostní prvky a provoz

Sonda váží 300 g, má kabel 1 m a ochranný konektor proti nechtěnému dotyku. Před měřením dodržte postup: připojte zemní vodič, nastavte vhodný rozsah na přístroji a až poté zapněte zdroj vysokého napětí.

Klíčové vlastnosti

• - Max. 40 kV DC / 28 kV AC pro bezpečné vysokonapěťové měření
• - Dělící poměr 1000:1 připraví signál pro běžné multimetry a osciloskopy
• - Vstupní impedance 1000 MΩ a výstupní impedance cca 1,1 MΩ
• - Kabel 1 m a ochranný konektor proti nechtěnému dotyku (kategorie měření CAT II)

Často kladené otázky

Je Voltcraft H 40 vhodná pro měření ve fotovoltaice a u elektromobilů?

Ano. Voltcraft H 40 je určená pro měření vysokého napětí ve fotovoltaice i u elektromobilů a umožní vám bezpečně převést vysoké hodnoty na měřitelné pro běžný multimetr nebo osciloskop díky dělícímu poměru 1000:1.

Jak se Voltcraft H 40 připojuje k multimetru nebo osciloskopu?

Připojíte ji přes standardní 4mm banánkové zástrčky k multimetru nebo osciloskopu; vstupní impedance přístroje by měla být alespoň 10 MΩ. Nejprve spojte černý výstup se zemí a až poté měřicí hrot s měřeným vodičem.

Obsahuje balení měřicí hrot a háček?

Ano. V balení najdete měřicí hrot i praktický háček, který usnadní kontakt s elektrodami nebo dráty. Oba prvky využijete při běžných aplikacích, např. při měření anody obrazovky nebo urychlovacího napětí.

Vydrží sonda práci při vyšších teplotách nebo venku?

Sonda pracuje v teplotním rozsahu 0–50 °C a má kategorii měření CAT II, což znamená použití v méně náročných prostředích než v blízkosti hlavních rozvaděčů. Pokud pracujete venku nebo v extrému, dbejte na podmínky a ochranu.
