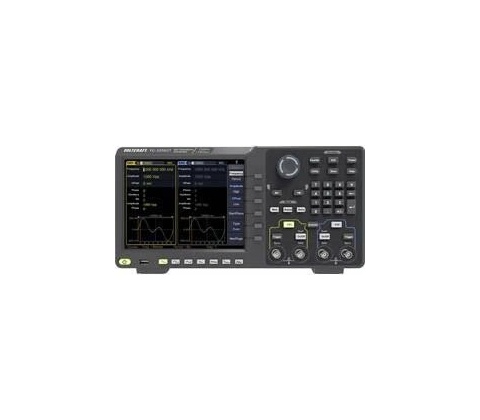

Voltcraft FG-32502T

Nástroj, který usnadní testování elektroniky a urychlí vývoj — spolehlivý a snadno ovladatelný pomocník.

Funkční generátor Voltcraft FG-32502T je dvoukanálové řešení s 8" dotykovým displejem, které nabízí digitální DDS výstupy s až 250 MHz (sinus) a 50 MHz pro arbitrární průběhy. Díky 1,25 GS/s, 14bitovému rozlišení a frekvenčnímu kroku 1 μHz umožní přesné nastavení signálů. Připojíte ho přes USB Host/Device a LAN a napájí se ze sítě (230 V).

Široké frekvenční pokrytí

Generátor nabízí sinus až do 250 MHz a arbitrární průběhy do 50 MHz, přičemž frekvenční rozlišení dosahuje 1 μHz. Takový rozsah vám umožní pracovat od ultralow‑frekvencí po vysokofrekvenční testy s jemným doladěním.

Přesnost a kvalita signálu

Díky DDS technologii, vzorkování 1,25 GS/s a 14bitovému vertikálnímu rozlišení generujete stabilní a čisté výstupy. Přístroj obsahuje 6 základních průběhů a 152 vestavěných arbitrárních signálů pro rychlé testování.

Intuitivní ovládání a konektivita

Velký 8" dotykový TFT‑LCD (800×600) s grafickým rozhraním zjednodušuje nastavení průběhů. Propojení zajistí USB Host/Device a LAN, přístroj také podporuje SCPI pro automatizaci testů.

Široké možnosti modulace

FG-32502T nabízí četné modulační režimy včetně AM, FM, PM, FSK, PSK, PWM, Sweep a Burst, což umožňuje simulovat rozsáhlé spektrum komunikačních a signálových scénářů přímo z generátoru.

Praktické parametry a vybavení

Přístroj se napájí ze sítě (230 V), váží 2,5 kg a má rozměry 340×177 mm. V balení jsou napájecí kabel, 2× BNC kabely a CD se softwarem a návodem pro rychlé zapojení.

Klíčové vlastnosti

• Dva kanály s 8" dotykovým LCD pro přehledné ovládání
• Výstup až 250 MHz (sinus), až 50 MHz pro arbitrární průběhy; vzorkování 1,25 GS/s
• Digitální DDS s rozlišením frekvence 1 μHz a 14bit vertikálním rozlišením
• Rozhraní USB Host/Device, LAN a externí trigger pro snadné propojení
• Napájení ze sítě (230 V), hmotnost 2,5 kg, balení obsahuje kabely a CD

Často kladené otázky

Je v generátoru možnost záznamu signálů?

Ne. FG-32502T nemá interní záznam dat. Pro záznam používáte připojení k počítači přes USB nebo LAN a dodávaný software / ovladače, případně externí záznamové zařízení.

Jaké průběhy umí FG-32502T generovat?

Generátor vytváří sinus, obdélník, puls, rampu, šum a harmonické a navíc nabídne 152 vestavěných arbitrárních průběhů. Můžete také nahrát vlastní arbitrární průběhy.

Je Voltcraft FG-32502T vhodný pro přesná laboratorní měření?

Ano. 1,25 GS/s, 14bitové vertikální rozlišení a frekvenční rozlišení 1 μHz umožňují přesné nastavení a stabilní signály, ale zařízení není dodáváno s kalibračním certifikátem, pokud ho potřebujete pro oficiální měření, doporučujeme samostatnou kalibraci.

Co je součástí balení?

V balení najdete generátor, napájecí kabel, 2× BNC kabel, CD se softwarem a návodem (EN) a bezpečnostní list. To vám umožní rychlý start a připojení k měřicímu vybavení.
