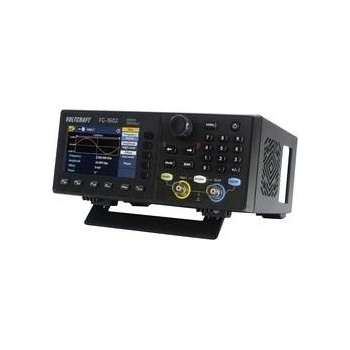

Voltcraft FG-1602

Rychlé a spolehlivé generování signálů s přehledným ovládáním — ideální do dílny i vývojového pracoviště.

Generátor funkcí Voltcraft FG-1602 přináší výstup až 60 MHz, 300 MSa/s vzorkování a 14bit rozlišení na dvou nezávislých kanálech. Nabízí široké spektrum průběhů včetně 150 arbitrárních, bohaté modulace a praktická rozhraní (USB Host/Device, externí trigger). Napájení ze sítě a přehledný TFT LCD usnadňují nasazení v dílně i laboratoři.

Výkon a rozlišitelnost signálu

Generátor nabízí rozsah až 60 MHz, vzorkovací rychlost 300 MSa/s a 14bit vertikální rozlišení, což zajišťuje věrné a stabilní výstupy. Díky tomu snadno vytvoříte jemné analogové tvary i rychlé digitální pulzy pro testování obvodů.

Dva nezávislé kanály pro paralelní testy

S 2 kanály můžete současně generovat různé průběhy nebo vzájemně synchronizované signály. To urychlí ladění více částí obvodu a umožní simulovat reálné vícenásobné podmínky bez nutnosti externích slučovačů.

Arbitrární průběhy a široké možnosti modulace

Volba zahrnuje 150 integrovaných arbitrárních průběhů, šum i standardní tvary (sinus, obdélník, impuls). Podporované modulace (AM, FM, PM, ASK, FSK, PSK, PWM apod.) usnadní testy komunikací i složitých analogových modulací.

Praktická konektivita a řízení

Zařízení má USB Host i USB Device, externí trigger a výstup Sync, takže ho snadno integrujete do měřicích sestav nebo automatizovaných testů. Napájení probíhá ze sítě (230 V) – vhodné pro stabilní výkon v dílně i laboratoři.

Displej, přesnost a bezpečnost provozu

Přehledný TFT LCD 3,6" (480×272) zobrazuje nastavení a průběhy. Sinus má THD kolem 0,2 % a přístroj splňuje CAT II 250 V, což dává jasné vodítko pro bezpečné nasazení v běžných elektrických prostředích.

Klíčové vlastnosti

• Výstup až 60 MHz pro přesné signály
• Dva nezávislé kanály pro paralelní testování
• Vzorkovací rychlost 300 MSa/s a 14bit rozlišení
• Rozhraní USB Host/Device a externí trigger

Často kladené otázky

Je tento generátor vhodný pro laboratorní práci?

Ano. Generátor je vhodný pro běžnou laboratorní a vývojovou práci díky přesnému výstupu 60 MHz, dvojici nezávislých kanálů a širokému spektru průběhů; pokud potřebujete kalibrované certifikáty, počítejte s dodatečným ověřením.

Má přístroj USB Host nebo USB Device, nebo obojí?

Zařízení podporuje obě role: má USB Host i USB Device a navíc externí trigger, takže ho využijete jak pro připojení k PC, tak pro ovládání jiných zařízení.

Jaké průběhy a modulace generátor umí?

Generátor vytváří sinus, obdélník, impuls, rampu, šum, 150 integrovaných arbitrárních průběhů a podporuje širokou řadu modulací (AM, FM, PM, ASK, FSK, PSK, PWM apod.).

Kolik kanálů má přístroj a lze je používat nezávisle?

Máte k dispozici 2 nezávislé kanály, každý s volbou průběhů a modulací; to vám umožní tvořit synchronní nebo zcela odlišné signály pro současné testy více částí obvodu.

Je generátor kalibrován a dodáván s certifikátem?

Ne. Přístroj je dodáván bez certifikátu kalibrace; pokud potřebujete kalibrované měření, doporučujeme poslat zařízení do akreditované laboratoře.
