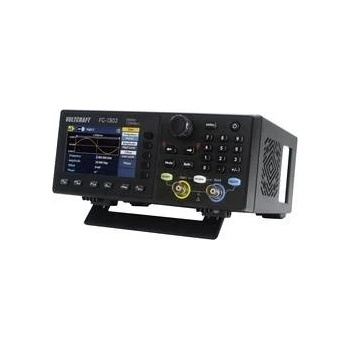

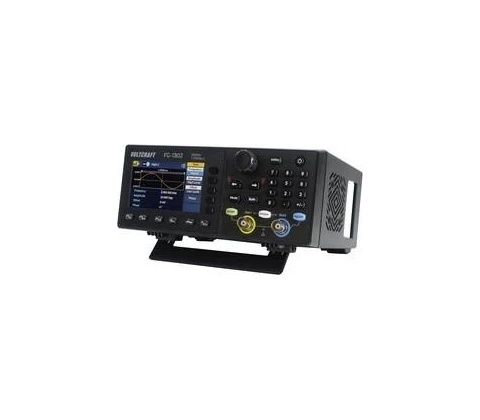

Voltcraft FG-1302

Pomůže vám rychle najít a opravit závady v elektronice — spolehlivě, přehledně a bez zbytečných komplikací.

Generátor funkcí Voltcraft FG-1302 nabízí 2 nezávislé kanály, vzorkovací rychlost 125 MSa/s a 14bitové rozlišení, což umožňuje přesné signály až do 30 MHz. Přístroj podporuje širokou škálu průběhů včetně sinus, obdélník, impuls, rampa, šum a 150 arbitrárních tvarů. Díky USB Host/Device a externímu triggeru snadno synchronizujete s dalšími přístroji; napájení je ze sítě 230 V AC a kompaktní provedení 200×92 mm usnadní práci v dílně i laboratoři.

Výkon a rozlišení pro přesné měření

Generátor nabízí vzorkovací rychlost 125 MSa/s a 14bitové vertikální rozlišení, které zvyšují věrnost výstupních průběhů. S maximální frekvencí 30 MHz a 2 nezávislými kanály získáte dostatečnou přesnost pro většinu diagnostických a vývojových úloh.

Široký rozsah průběhů

Přístroj generuje tradiční i speciální signály: sinus, obdélník, impulz, rampa, šum a navíc 150 integrovaných arbitrárních průběhů. Rozsahy jednotlivých průběhů sahají od 1 µHz až po odpovídající maxima (např. sinus do 30 MHz, arb do 10 MHz).

Pokročilé modulace pro testování obvodů

Voltcraft FG-1302 podporuje různé typy modulace (AM, FM, PM, ASK, FSK, PSK a další), což vám umožní simulovat reálné signály a provádět komplexní testy při odstraňování závad nebo vývoji modulovaných obvodů.

Rozhraní a synchronizace s dalším vybavením

Kromě USB Host/Device nabízí generátor externí trigger a sync výstup pro přesné časování s osciloskopy či měřicí technikou. Vstup pro externí modulaci a podpora standardních BNC konektorů zajišťují snadné propojování.

Konstrukce, napájení a dodávané příslušenství

Přístroj je napájen ze sítě 230 V AC, má kompaktní rozměry 200 × 92 mm a hmotnost 1 kg. V balení najdete napájecí a USB kabel, BNC kabely s krokodýly a náhradní pojistku; obal je navržen bez plastů.

Klíčové vlastnosti

• Až 30 MHz frekvenční rozsah s vysokou vzorkovací rychlostí 125 MSa/s
• 2 nezávislé kanály a 14bitové vertikální rozlišení pro přesné signály
• Široká nabídka průběhů včetně sinus, obdélník, impuls, rampa, šum a 150 arbitrárních tvarů
• USB Host/Device a externí trigger pro snadnou synchronizaci
• Napájení ze sítě 230 V AC, kompaktní rozměry 200 × 92 mm a hmotnost 1 kg

Často kladené otázky

Je Voltcraft FG-1302 vhodný pro odstraňování závad?

Ano. Voltcraft FG-1302 je vhodný pro odstraňování závad díky dvěma nezávislým kanálům, široké nabídce průběhů a možnosti synchronizace, které vám umožní přesně reprodukovat a porovnat chybné signály v obvodech.

Jak připojím generátor k počítači?

Připojíte ho přes USB Host/Device pomocí přibaleného USB kabelu (typ B). Po připojení můžete použít dodaný software z CD k řízení a nahrávání průběhů; vy také můžete použít externí trigger nebo sync výstup pro spojení s jinými přístroji.

Obsahuje balení kabely a příslušenství, nebo musím dokoupit?

Balení obsahuje napájecí kabel, USB kabel, BNC kabely včetně kabelu s krokodýly, 1× náhradní pojistku a instalační CD se softwarem a návodem, takže většinu základního příslušenství nepotřebujete dokupovat.

Je přístroj kalibrovaný a certifikovaný pro laboratorní měření?

Ne. Přístroj není dodáván s certifikátem kalibrace (údaj uvádí „bez certifikátu“). Pokud vyžadujete stoprocentní sledovatelnost měření pro laboratorní účely, doporučujeme zajistit akreditovanou kalibraci u specializovaného servisu.
