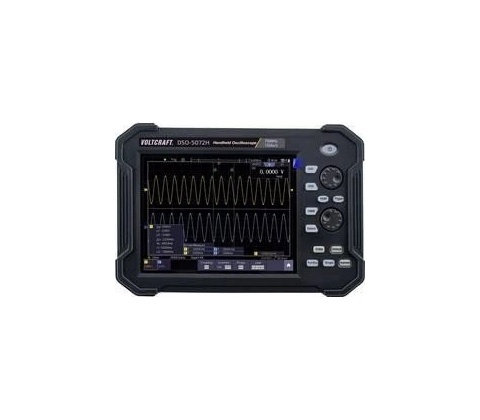

Voltcraft DSO-5072H

Spolehlivé měření v terénu: kompaktní přístroj, který ukládá průběhy, dekóduje sběrnice a přehledně zobrazuje výsledky.

Ruční digitální osciloskop Voltcraft DSO-5072H kombinuje mobilitu a výkon: 8" dotykový displej, 70 MHz šířka pásma, 1 GSa/s a hloubka paměti 40 Mpts pro spolehlivé zachycení signálů. Dva kanály a podpora dekódování sběrnic usnadní diagnostiku, vestavěný akumulátor 8000 mAh a rozhraní LAN/USB umožní měření i přenos záznamů v terénu.

Mobilní design a napájení

Voltcraft DSO-5072H je koncipovaný pro práci v terénu: vestavěný akumulátor 8000 mAh, popruh pro nošení a hmotnost 1,7 kg zajistí mobilitu. Současně můžete použít síťový adaptér, takže přístroj funguje flexibilně jak v dílně, tak na místě měření.

Přesnost měření a výkon

Pro analýzu signálů nabízí přístroj 70 MHz šířku pásma a až 1 GSa/s vzorkovací rychlost na kanál. Dva analogové kanály a 8bitové rozlišení poskytují spolehlivé zobrazení průběhů i u běžných laboratorních a servisních úloh.

Hloubka paměti a záznam dat

Osciloskop disponuje hloubkou paměti 40 Mpts na kanál a podporou záznamu průběhů, což umožní zachytit dlouhé nebo rychlé události bez ztráty detailu. Uložené snímky snadno přenesete přes LAN nebo USB do počítače.

Sledování sběrnic a multimetrové funkce

Přístroj umí dekódovat běžné sběrnice (SPI, I2C, RS232, CAN), což zrychlí diagnostiku komunikace. Navíc obsahuje funkce multimetru, takže získáte základní měření elektrických veličin bez nutnosti dalších přístrojů.

Konstrukce, bezpečnost a příslušenství

Ručně přenosné provedení s CAT II klasifikací a kompaktními rozměry 270 × 48 × 191 mm zaručuje praktičnost. V balení jsou hroty, vodiče, stojan, externí napájecí modul i software pro pohodlné nasazení na pracovišti.

Klíčové vlastnosti

• Přenosný ruční osciloskop s vestavěným akumulátorem 8000 mAh
• Dva kanály, 70 MHz šířka pásma a 1 GSa/s pro přesné zachycení signálů
• Hloubka paměti 40 Mpts a vysoká rychlost zachycení (45 000 wfms/s)
• Rozhraní LAN + USB host/device pro snadný přenos a záznam dat
• 8" dotykový displej a podpora dekódování sběrnic (SPI/I2C/RS232/CAN)

Často kladené otázky

Je tento osciloskop přenosný?

Ano. Osciloskop je navržen pro práci v terénu: má vestavěný akumulátor a popruh, váží 1,7 kg a snadno ho přenesete mezi pracovišti.

Obsahuje vestavěnou baterii nebo je třeba externí napájení?

Máte obě možnosti – vestavěný akumulátor 8000 mAh pro práci bez sítě a také možnost napájení přes síťový adaptér, takže můžete provozovat přístroj v dílně i v terénu.

Jak dlouho vydrží baterie při měření?

Vestavěný akumulátor 8000 mAh je uveden v parametrech, ale výrobce nezmiňuje přesnou výdrž pro různé režimy. Výdrž se tedy liší podle jasnosti displeje, zátěže kanálů a záznamu dat.

Co je součástí balení?

V balení najdete osciloskop, napájecí kabel a zdroj, USB kabel, 2 zkušební hroty, zkušební vodiče, externí napájecí modul, stojan s držákem, BNC–SAM, šroubovák a CD se softwarem.
