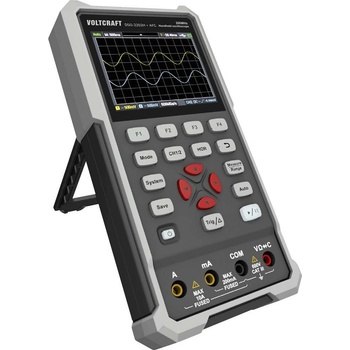

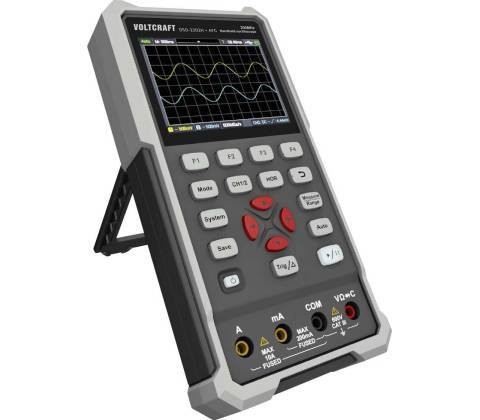

Voltcraft DSO-2202H + AFG

Výkonný kapesní osciloskop, multimeter a generátor v jednom – ideální pomocník pro servis a elektroniku.

Digitální ruční osciloskop Voltcraft DSO‑2202H + AFG nabízí 200 MHz pásma, 2 kanály a až 1 GSa/s vzorkování, což umožňuje zachytit rychlé průběhy. Přístroj kombinuje osciloskop, True‑RMS multimetr a AFG generátor, má paměť 8 K bodů na kanál a připojení USB‑C/USB Device; napájíte jej přes USB‑C nebo 2×18650 články, takže je vhodný i do terénu.

Rychlé zachycení signálů

Díky 200 MHz šířce pásma a vzorkovací frekvenci 1 GSa/s osciloskop spolehlivě snímá rychlé pulzy a průběhy. Vertikální rozsah od 10 mV/díl do 10 V/díl umožňuje měřit jak drobné, tak silné signály s přehledem.

Tři přístroje v jednom

Voltcraft DSO‑2202H + AFG kombinuje osciloskop, True‑RMS multimetr (měření napětí, proudu, odporu, kapacity, test diody a kontinuity) a generátor vlnových průběhů (výstup až 25 MHz, 8K délka vlny). To šetří místo i čas při servisních úkonech.

Připojení a záznam

Barevný LCD displej 8,89 cm zobrazuje průběhy přehledně a data snadno uložíte přes USB‑C/USB Device. Přístroj podporuje záznam dat a export průběhů, což usnadňuje dokumentaci měření a další analýzu na PC.

Navrženo pro práci v terénu

Kompaktní ruční provedení s rozměry 198×38×96 mm a hmotností 0,6 kg zaručuje dobrou přenosnost. Napájení přes USB‑C nebo interní 2×18650 články dává volnost při práci mimo dílnu.

Vstupy a bezpečnost měření

Dva analogové vstupy s vstupní impedancí 1 MΩ ±2 % || 16 pF ±10 pF a rozsah napětí do 400 V (AC/DC, peak) odpovídají běžným servisním požadavkům. Přepínání mezi DC/AC/ground zjednodušuje připojení sondy.

Klíčové vlastnosti

• Šířka pásma 200 MHz a až 1 GSa/s vzorkování
• 2 kanály s pamětí 8 K bodů na kanál
• Kombinace osciloskopu, True‑RMS multimetru a AFG generátoru
• Napájení přes USB‑C nebo interně 2×18650 – přenosné provedení
• Rozhraní USB Device pro ukládání dat a připojení k PC

Často kladené otázky

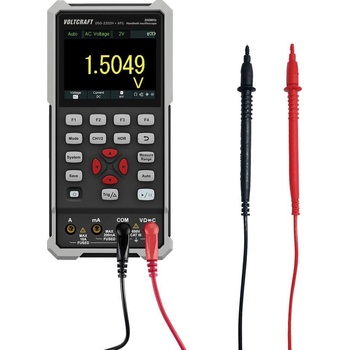

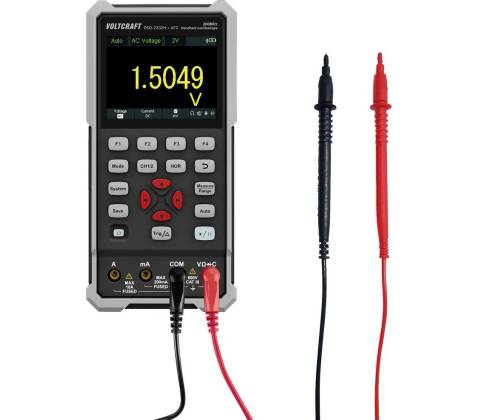

Obsahuje přístroj i multimetr?

Ano. Voltcraft DSO-2202H + AFG obsahuje multimetr s True‑RMS a základní multimetrické funkce (napětí, proud, odpor, kapacita, test diod a kontinuity). To umožní rychlé kontrolní měření bez nutnosti samostatného měřicího přístroje.

Má napájení přes USB, nebo má vestavěnou baterii?

Přístroj má obě možnosti: napájení přes USB‑C i vestavěné dobíjecí 2×18650 články. Můžete jej provozovat ze sítě přes USB‑C nebo v terénu na interní baterie.

Jak dlouho vydrží baterie při použití v terénu?

Výrobce v poskytnutých datech konkrétní dobu provozu na baterie neuvádí. Reálná výdrž závisí na režimu měření, jasu displeje a použití generátoru; doporučujeme mít u práce v terénu záložní nabité články 18650.

Jak přenesu záznam dat do počítače?

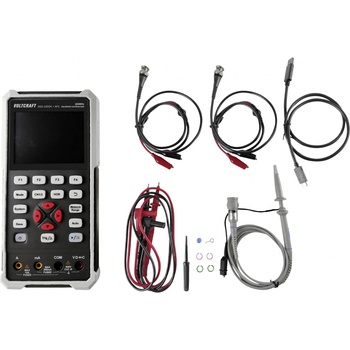

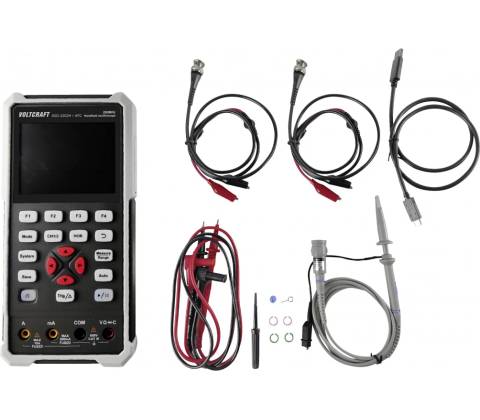

Záznamy a průběhy přenesete přes rozhraní USB‑C/USB Device. V balení je USB kabel a software na CD pro komunikaci a ukládání dat; stačí připojit přístroj k počítači a exportovat vzorky nebo uložené průběhy.
