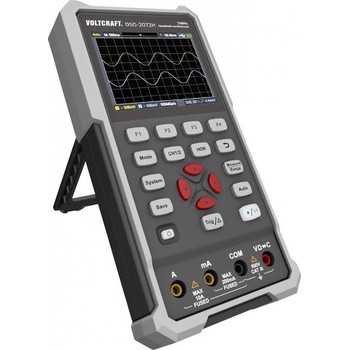

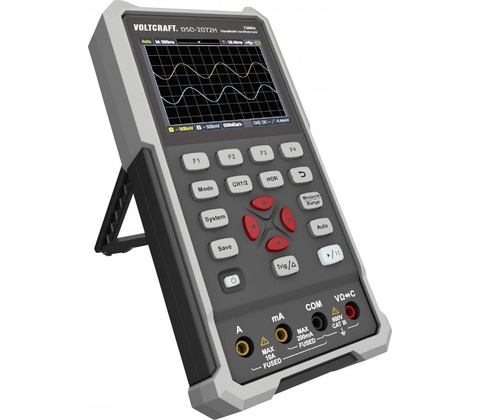

Voltcraft DSO-2072H

Kompaktní trojice měřicích nástrojů v jednom přístroji — rychlé a spolehlivé řešení pro kontrolu a analýzu elektrických obvodů.

Osciloskop Voltcraft DSO-2072H nabízí 3 v 1 řešení: 2kanálový osciloskop (70 MHz, až 250 MSa/s), multimetr s True‑RMS a generátor signálu. Přes USB a záznam dat si uložíte průběhy, přístroj měří až 1000 V a 10 A, funguje na vyměnitelné i dobíjecí baterie a je vhodný pro fotovoltaiku a EV.

3 v 1: osciloskop, multimetr a generátor

Voltcraft DSO-2072H kombinuje dvoukanálový osciloskop s 70 MHz a vzorkovací frekvencí až 250 MSa/s (jednokanálově) s délkou záznamu 8k, takže vidíte jemné i rychlé průběhy a můžete je přímo analyzovat v přiloženém softwaru.

Multimetr se širokým rozsahem

Integrovaný multimetr nabízí True‑RMS měření a displej 20 000 digitů. Umí změřit DC až 1000 V a proud do 10 A, včetně testu diod, kontinuity, měření kapacity a frekvence — vše s ochranami proti přetížení v daných rozsazích.

Generátor pro testování obvodů

Vestavěný generátor poskytuje sinus, obdélník, rampu a pulsy až do 25 MHz (vzorkování 125 MSa/s) s rozlišením frekvence 0,01 %. Délka vlnového průběhu 8k umožňuje stabilní simulaci signálů pro ladění a testování vstupů.

Přenosnost a napájení v terénu

Přístroj pracuje jako USB Device pro připojení k počítači, současně ho můžete napájet přes USB nebo pomocí 2× 18650 (2200 mAh) — baterie jsou vyměnitelné i dobíjecí. Rozměry 198×96×38 mm a hmotnost cca 0,6 kg zaručují mobilitu.

Vhodné pro fotovoltaiku a elektromobilitu

Díky možnosti měření vysokého napětí a záznamu průběhů je přístroj určen i pro fotovoltaiku a EV. Umožní zachytit transienty, ověřit výkonové obvody a ukládat data pro pozdější analýzu při diagnostice a servisních zásazích.

Klíčové vlastnosti

• Dva kanály, šířka pásma 70 MHz a vzorkování až 250 MSa/s
• Integrovaný multimetr s True‑RMS, měření do 1000 V a 10 A
• Vestavěný generátor signálu do 25 MHz a záznam průběhů (8k)
• Záznam dat přes USB a software pro Windows
• Napájení přes USB nebo 2× 18650 (vyměnitelné/dobíjecí)

Často kladené otázky

Je přístroj vhodný pro měření na fotovoltaických instalacích?

Ano. Díky rozsahu měření do 1000 V DC a možnosti záznamu průběhů je přístroj vhodný pro fotovoltaické instalace. Dodržujte maximální vstupní limity uvedené na přístroji a používejte vhodné sondy a ochranné pomůcky při práci na vysokonapěťových okruzích.

Jak se ukládají a přenášejí naměřené průběhy?

Naměřené průběhy ukládáte přes přiložený software a rozhraní USB 2.0 na počítač se systémem Windows. Přístroj podporuje záznam dat a export průběhů, takže můžete analyzovat nebo archivovat měření na PC.

Co když chci měřit proud nad 10 A?

Interní měřicí rozsah proudu je omezen na 10 A. Pokud potřebujete měřit vyšší proudy, použijte externí proudový převodník nebo měřicí shunt vhodný pro vaši aplikaci, protože přístroj samotný nad 10 A nedokáže měřit.

Obsahuje balení sondy a potřebné kabely?

Ano. V balení najdete měřicí sondu s kalibračním nástrojem, BNC–krokosvorkový kabel, měřicí kabely (černo-červené), USB kabel, stručný návod a měkkou ochrannou brašnu. Na CD je software a uživatelský návod v angličtině.
