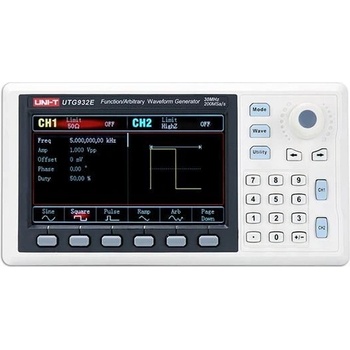

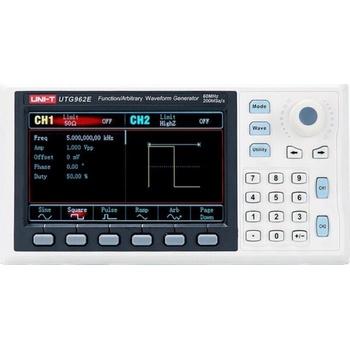

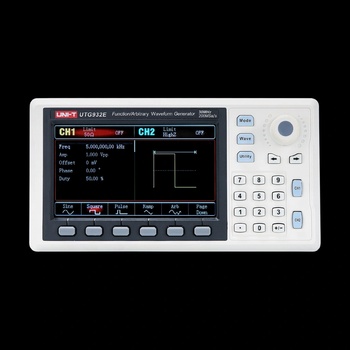

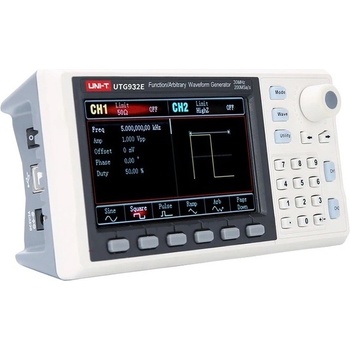

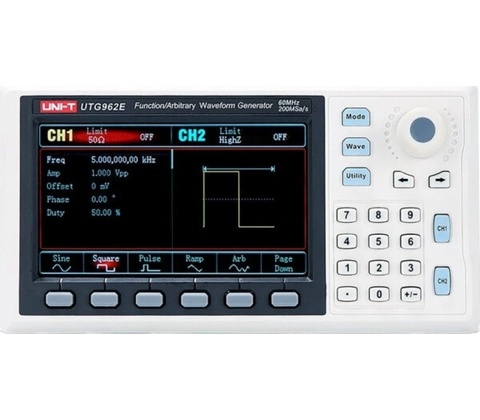

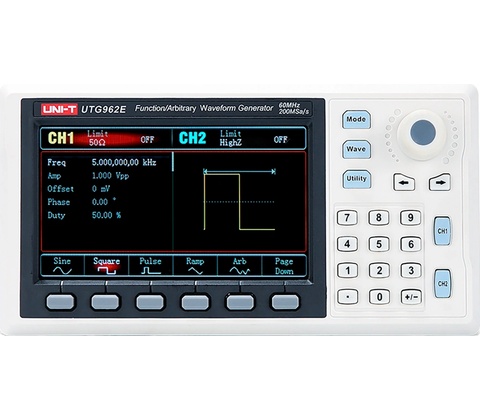

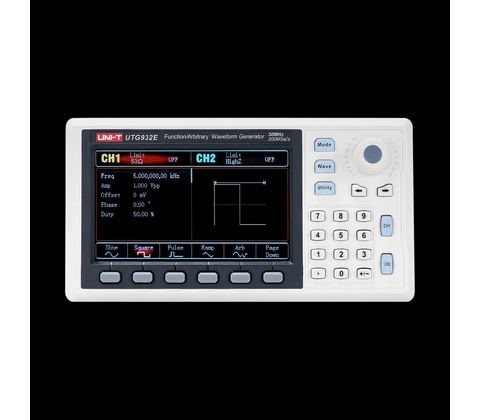

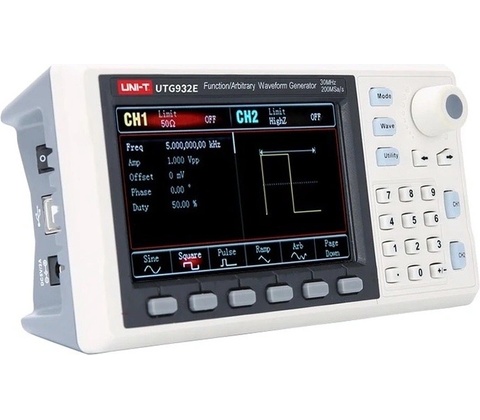

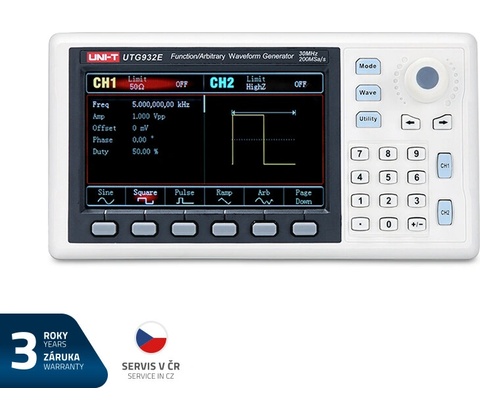

UNI-T UTG932E

Generátor funkcí (libovolných průběhů vln) UTG932E ze série UTG900E je dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního signálu libovolných tvarů vlny s rozlišením 1μHz a nízkým zkreslením. K dispozici je modulování signálů různými modulacemi jako AM, PM, FM, FSK z interního nebo externího zdroje, lineárním a logaritmickým frekvenčním rozmítáním.

Generátor má miniaturní velikost – do dlaně, je vysoce výkonný, s vynikajícími technickými parametry a přitom je nákladově efektivní.

Panel generátoru je ergonomicky konstruován pro snadné ovládání. Grafický LCD TFT displej s úhlopříčkou 4,3 palce vám umožňuje pracovat mnohem efektivněji a rychleji.

Využití generátoru se předpokládá při výuce, návrhu, testování, řešení problémů a oprav elektronických a elektroakustických zařízení; testování polovodičových součástek atd.

Má rozhraní USB a výkonný software pro přenos dat do počítače. Má výborný poměr cena/výkon a množství funkcí.

Parametry produktu :

• dvoukanálový generátor s digitální syntézou signálu DDS
• generování sinusových signálů s kmitočtem 1μHz až 30MHz
• generování obdélníkových signálů s kmitočtem 1μHz až 15MHz
• generování různých dalších průběhů (sinus, obdélník, trojúhelník, puls, šum, DC, libovolný)
• typy modulace AM, FM, PM, FSK signálů z interního i externího zdroje
• podpora výstupu frekvenčně rozmítaných signálů
• podporuje spouštění vnitřní / vnější / ruční spoušť
• 6ti bitové vysoce přesné měření frekvence externích TTL kompatibilních signálů v rozsahu 100mHz až 100MHz
• výstupní amplituda signálu až 10Vpp na impedanci 50Ω nebo až 20Vpp v režimu vysoké impedance
• vzorkovací frekvence 200MSa/s a 14 bitové vertikální rozlišení
• uložení náhodných vlnění s délkou až 4kpts bodů
• z výroby uložených 24 druhů vlnových průběhů nezávislých na napájení
• rozhraní USB s výkonným softwarem pro PC
• multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu
• systémová nápověda
• barevný displej TFT LCD s úhlopříčkou 109mm (4,3 palce) , 480 x 272 pixelů

Technické parametry :

• výstupní kanály: 2
• vzorkovací frekvence: 200MSa/s
• výstupní frekvence: až 30MHz
• frekvenční rozlišení: 1μHz
• vertikální rozlišení: 14 bits
• hloubka paměti: 8 kpts
• typy a kmitočty generovaných signálů:

• sinusový: od 1μHz do 30MHz
• obdélníkový: od 1μHz do 15MHz
• rampa (pila): od 1μHz do 400kHz
• puls: od 1μHz do 15MHz
• libovolný: od 1μHz do 10MHz
• bílý Gaussův šum: 30MHz

• DC offset signálu (peak AC+DC): ± 5V (50 Ω), ± 10V (high resistence)
• minimální doba náběhu/sestupu signálu: typicky < 20ns
• rozsah amplitudy pro signály ≤ 10MHz: 1mVpp až 10Vpp; (50Ω)
• rozsah amplitudy pro signály ≤ 60MHz: 1mVpp až 5Vpp; (50Ω)
• typy modulace: AM, FM, PM, FSK, Sweep (rozmítání)
• výstupní impedanceí impedance: nastavitelná od 1Ω až do 1kΩ, nebo High Z
• tovární nastavení impedance: High Z
• ochrana proti zkratu na výstupu: ano
• celk. harmon. zkreslení (pro DC až 20kHz, 1Vpp, typ. hodnota):
