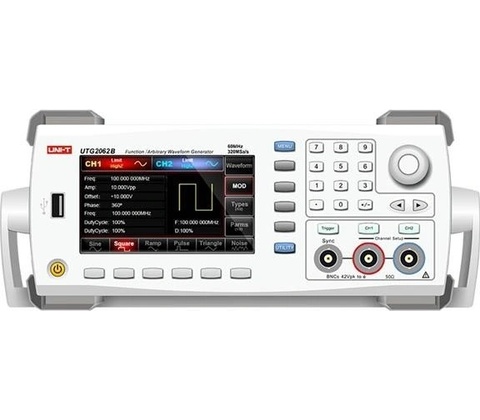

UNI-T UTG2062B

Rychlé a spolehlivé řešení pro testování a ladění elektroniky — přesné signály bez zbytečné složitosti.

Generátor funkcí UNI‑T UTG2062B je dvoukanálový DDS přístroj pro návrh, testování a odstraňování závad v elektronice. Nabízí až 60 MHz výstup, 320 MS/s (interpolace 1,28 GS/s), 16bitové rozlišení a interní paměť pro přes 160 průběhů. Přístroj má širokou paletu modulací, USB/USB Host, LAN a externí trigger, podporu záznamu dat a bezpečnostní kategorii CAT II 300 V, což ho činí praktickým nástrojem do servisu i laboratoře.

Dvě nezávislá výstupní kanály

Generátor nabízí 2 plně nezávislé kanály, které lze provozovat samostatně nebo propojit. Každý kanál dodává až 10 Vpp (50 Ω) nebo až 20 Vpp v režimu High Z, což vám dává flexibilitu při měření i při testech s různými impedancemi.

Přesnost díky DDS a vysokému rozlišení

Technologie DDS spolu s 16bitovým vertikálním rozlišením a frekvenčním rozlišením 1 μHz zajišťuje stabilní a čisté signály. Přesnost je dále podpořena nízkým zkreslením a udávanou přesností ±0,5 ppm při 25 °C.

Široký výběr průběhů a modulací

Generátor vytváří sinus, obdélník, rampu, puls, šum i libovolné vlny až do 15 MHz (libovolný), a podporuje modulace jako AM, FM, PM, PSK, QAM aj. Podporuje také sweep, burst a matematické definice průběhů.

Připojení a záznam dat pro snadnou integraci

Na čelním panelu najdete USB pro nahrávání průběhů, zadní panel obsahuje USB Host, LAN a externí trigger. Přístroj podporuje záznam dat a práci s PC softwarem pro snadné řízení a přenos vzorků.

Bezpečnost, rozměry a provozní prostředí

Přístroj splňuje normy IEC 61010 a GB4793 a nese kategorizaci CAT II 300 V. Je určen pouze do interiéru, váží 3,2 kg a má rozměry 305×230×93 mm; záruka výrobce je 24 měsíců.

Klíčové vlastnosti

• Dvoukanálový DDS generátor s frekvenčním rozsahem do 60 MHz
• Vysoké rozlišení signálu: 16 bitů a frekvenční rozlišení 1 μHz
• Široká nabídka průběhů a modulací + interní paměť pro více než 160 křivek
• Rozhraní USB Device/Host, LAN a externí trigger pro snadné propojení
• Ochrana výstupu, možnost vysoké impedance a bezpečnostní standardy (CAT II 300 V)

Často kladené otázky

Je tento generátor vhodný do servisu a laboratoře?

Ano — generátor UNI‑T UTG2062B je vhodný do servisu i laboratoře. Díky dvoukanálovému výstupu, přesnému vzorkování a široké paletě modulací ho využijete pro ladění, testování a odstraňování závad elektroniky.

Jak nahraju vlastní průběhy do přístroje?

Nahrajete je přes USB na čelním panelu nebo pomocí USB Host na zadním panelu a dodaného PC software. V aplikaci si vyberete/uložíte libovolný průběh a přenesete ho do interní paměti.

Obsahuje generátor ochranu proti zkratu a přepětí?

Ano. Přístroj má ochranu proti zkratu na výstupu a ochranu terminálů proti přepětí, které snižují riziko poškození při nesprávném připojení.

Lze ovládat přístroj přes USB nebo přes LAN?

Máte obě možnosti: USB Device/USB Host pro přenos průběhů a ovládání z PC; LAN konektor slouží primárně pro aktualizace firmwaru. Pro vzdálené řízení doporučujeme použít přiložený software a USB rozhraní.
