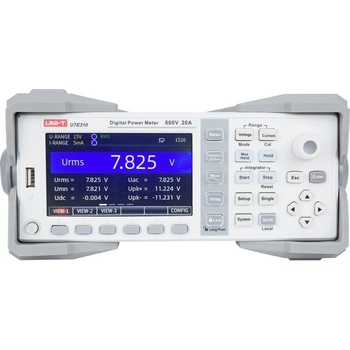

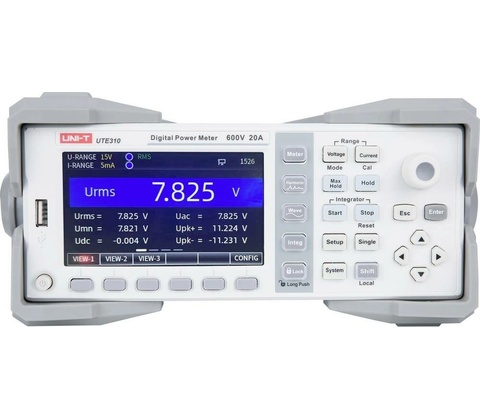

Uni-T UTE310G

Ušetří čas při hledání závad a dodá jasné výsledky — rychlé, přehledné a spolehlivé měření pro dílnu i laboratoř.

Digitální analyzátor Uni‑T UTE310G je určený pro rychlé a přesné odstraňování závad v servisu i laboratoři. Nabízí měřicí rozsahy 75 mV–600 V a 25 μA–20 A, True‑RMS měření, záznam dat a analýzu výkonu včetně výkonu (W, kW, cos φ) a harmonických. Díky GPIB, LAN a USB, grafickému 4,3'' displeji a vzorkování 1 MSa/s (300 kHz) zobrazíte průběhy i dlouhodobé záznamy. Uni‑T UTE310G kombinuje přesnost s praktickou konektivitou.

Přesnost a měřicí rozsahy

Uni‑T UTE310G poskytuje přesnost ±(0,1 % rdg. + 0,05 % F.S.) a široké rozsahy měření: 75 mV–600 V a 25 μA–20 A. To zajišťuje spolehlivé hodnoty při diagnostice obvodů i při testech malých signálů v elektronice.

Reálné průběhy a vysoké vzorkování

Díky 1 MSa/s vzorkování a grafickému zobrazení průběhů na 4,3" displeji zachytíte přechodové jevy a anomálie. Šířka pásma 300 kHz zvyšuje schopnost odhalit vyšší frekvenční složky v signálu.

Analýza výkonu a harmonické

Přístroj umí spočítat výkonové veličiny (W, kW, cos φ) a provádí harmonickou analýzu až do 50. řádu, což usnadní hodnocení kvality napájení a identifikaci zdrojů rušení.

Záznam dat a konektivita

UTE310G nabízí záznam dat a rozhraní GPIB, LAN a USB, takže vy snadno převezmete naměřené hodnoty do řídicího systému nebo PC. Přístroj podporuje export dat pro další zpracování a automatizované testy.

Ergonomie a provozní omezení

Na čitelném 4,3" TFT LCD rychle zobrazíte hodnoty i průběhy. Přístroj má poloviční 2U šasi pro montáž do racku, je určený pouze pro vnitřní použití a dobře se hodí do laboratoře i servisního stolu.

Klíčové vlastnosti

• Vysoká přesnost: ±(0,1 % rdg. + 0,05 % F.S.) pro spolehlivé výsledky
• Široké měřicí rozsahy: 75 mV–600 V a 25 μA–20 A (DC/AC, True‑RMS)
• True‑RMS měření a analýza harmonických (podpora až 50. řádu podle IEC)
• Záznam dat a konektivita: GPIB, Ethernet (LAN), USB a DA výstup
• Waveform display s 1 MSa/s vzorkováním a šířkou pásma 300 kHz

Často kladené otázky

Je Uni‑T UTE310G vhodný pro použití v terénu?

Ne. Uni‑T UTE310G je určený pouze pro interiér; konstrukce i provozní předpoklady nejsou navrženy pro venkovní nebo náročné terénní podmínky. Pokud potřebujete měření v terénu, zvažte přístroj s krytím a napájením pro provoz mimo dílnu.

Jaké rozhraní mohu použít pro dálkové řízení nebo sběr dat?

Pro dálkové řízení a sběr dat využijete GPIB (IEEE‑488), Ethernet (LAN) a USB. Přístroj také nabízí DA výstup a výrobce poskytuje softwarové nástroje pro integraci a záznam, takže vy dokážete připojit a automatizovat měření v laboratorním nebo servisním prostředí.

Obsahuje UTE310G analýzu harmonických, nebo ji musím dokoupit?

UTE310G má vestavěnou analýzu harmonických (podpora až 50. řádu podle IEC) a zobrazení průběhů, takže analýzu harmonických nemusíte dokupovat. Pokud chcete pokročilejší vyhodnocení nebo automatizované reporty, lze využít dostupný software výrobce pro další zpracování.

Jak dlouho lze zaznamenávat data lokálně?

Délka lokálního záznamu závisí na nastavení vzorkovacího intervalu a dostupné kapacitě úložiště; výrobcem není uvedeno pevné obecné omezení. Vy si zvolíte vzorkovací interval a přístroj umožňuje dlouhodobé snímání průběhů a ukládání naměřených dat.
