UNI-T UTD2102CL+

Rychlé a spolehlivé nástroje pro lokalizaci závad v elektronice — přehledné zobrazení a jednoduché ukládání výsledků.

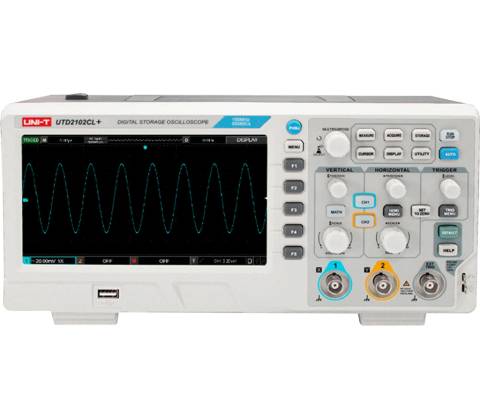

Osciloskop UNI‑T UTD2102CL+ je stolní dvoukanálové řešení pro odstraňování závad: 100 MHz pásmo, 500 MS/s vzorkování, 7" barevný displej a široká sada matematických funkcí včetně FFT. Díky USB‑Host/Device a USB OTG snadno ukládáte průběhy a připojujete přístroj k PC; intuitivní ovládání a tlačítko AUTO zrychlí práci v dílně i laboratoři.

Výkon pro každodenní diagnostiku

Osciloskop UNI‑T UTD2102CL+ nabízí 100 MHz pásma a vzorkování 500 MS/s, což umožňuje spolehlivě zachytit rychlé pulzy a poruchy. Doba náběhu ≤ 3,5 ns a až 5 000 wfms/s zajišťují, že nepřijdete o krátké události při odstraňování závad.

Přehledné zobrazení a snadné ovládání

Sedmipalcový 7" TFT displej (800×480) spolu se softwarovými tlačítky a tlačítkem AUTO zrychlí nastavení. Jasně popsané čelní ovládací prvky umožňují intuitivní práci i uživatelům zvyklým na tradiční přístroje.

Ukládání dat a připojení k PC

Osciloskop podporuje USB‑Host, USB‑Device a USB OTG, takže uložíte průběhy a BMP snímky přímo na flash disk nebo připojíte přístroj k počítači. Do paměti lze uložit až 200 souborů na USB a 20 v interní paměti.

Analýza signálů a matematické funkce

Pro detailní vyhodnocení máte 34 automatických měření, FFT a základní i pokročilé matematické operace (A±B, A×B, A/B). Statistická měření pomohou sledovat stabilitu signálu při dlouhodobých testech.

Kompletní výbava a provozní parametry

V balení najdete 2 sondy 100 MHz UT‑P04 (1x/10x), USB kabel a napájecí kabel. Přístroj je stolní, napájen z 100–240 V AC, je určen pouze pro interiér a dodává se s 3letou zárukou výrobce.

Klíčové vlastnosti

• - 100 MHz šířka pásma a 500 MS/s vzorkování pro přesné zachycení signálů
• - 2 analogové kanály s nezávislým vertikálním menu a širokým rozsahem (1 mV/div–20 V/div)
• - 7" TFT displej (800×480) s intuitivním ovládáním a tlačítkem AUTO pro rychlé nastavení
• - USB‑Host/Device a USB OTG pro ukládání průběhů a připojení k PC
• - Pokročilé měření a analýza: 34 automatických parametrů, FFT a matematické operace

Často kladené otázky

Je tento osciloskop vhodný pro měření až do 400 V?

Ano. Osciloskop měří napětí až 400 Vpk na vstupu (přechodově až 1000 Vpk), takže s vhodnými sondami bezpečně zkontrolujete obvody s vyšším napětím. Vždy ale dodržte bezpečnostní zásady a používejte správně nastavené děliče sond.

Obsahuje balení sondy, nebo je musím dokoupit?

Balení obsahuje dvě kompenzované sondy UT-P04 (1x/10x), takže sondy dokoupit nemusíte pro běžné měření. Pokud potřebujete speciální diferenciální nebo vysokonapěťové sondy, doporučujeme je dokoupit zvlášť.

Jak uložíte naměřené průběhy a exportujete je do počítače?

Uložení provedete přes USB‑Host/OTG přímo na flash disk nebo přes USB‑Device připojením k PC. Na USB uložíte průběhy i BMP snímky obrazovky; pro práci s daty můžete stáhnout software a firmware z webu výrobce.

Lze tento osciloskop používat venku nebo v prašném prostředí?

Ne. Osciloskop je určen pouze pro použití v interiéru a pro provoz při teplotách 0–40 °C. Pokud ho chcete používat v náročnějším prostředí, zajistěte vhodné klimatické podmínky a ochranu zařízení.
