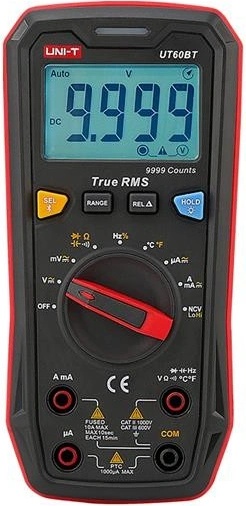

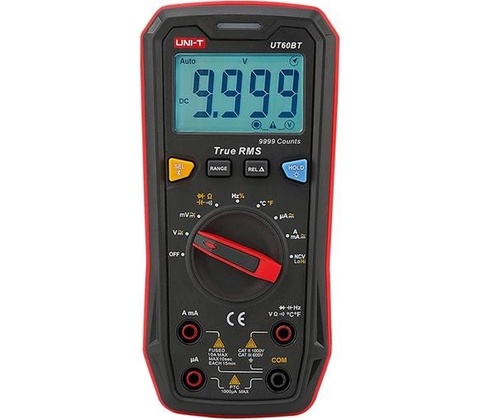

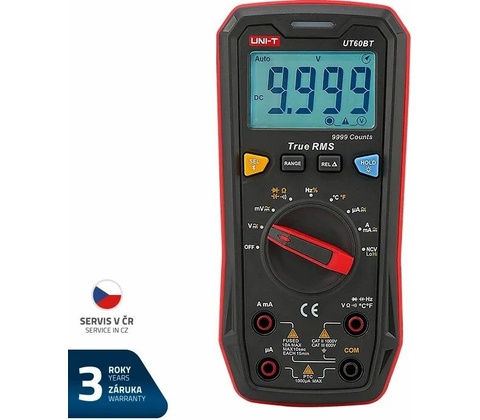

UNI-T UT60BT

Přístroj UT60BT je digitální multimetr s rozsahem displeje 9999, který umožňuje měření skutečných efektivních hodnot RMS napětí a proudů s automatickou i manuální volbou rozsahů. Na všech rozsazích má ochrany proti přetížení 1000V rms, proudový rozsah je chráněn trubičkovou pojistkou 10A / 1000V, 6,35 x 32mm. Pokud se při měření napětí a proudů blížíte hraničním hodnotám ≥990,0V / ≥9,900A, zazní alarm a při překročení mezních hodnot se zobrazí znak "OL". Dále umožňuje měření odporu, kapacity, teploty, frekvence, pracovního cyklu, spojitosti obvodů a polovodičových přechodů. Optimalizován je obvod pro bezkontaktní měření elektrického pole ve dvou podrozsazích. Multimetr je vybaven moderním procesorem s rychlým analogově digitálním převodníkem (převod 3krát/s) a s přenosem naměřených hodnot přes Bluetooth prostřednictvím nízkoenergetické bezdrátové technologie 802.15.4. , do mobilního telefonu nebo tabletu s naintalovanou aplikací Connect.

Celá konstrukce multimetru je vybaveny odolným krytem s dvojitou izolací a má evropskou certifikaci CE a splňuje bezpečnostní klasifikaci CAT II 1000V/CAT III 600V. Přístroj je vhodný jak pro práci v laboratoři nebo dílně, tak i pro běžnou elektrikářskou praxi. Je napájen běžnými bateriemi 3 ks x 1,5V, AAA, které díky nízké spotřebě vydrží až 500 hodin.

Parametry produktu :

• rozsah podsvíceného displeje: 9999
• měření napětí: do ±1000V / DC / AC rms
• měření proudů: do ± 10A / DC / AC rms
• měření odporů: do 99,99MΩ
• měření kapacit: do 9,999mF
• měření teploty: s dodanou sondou typu K do 250°C
• měření frekvence: do 9,999MHz
• měření pracovního cyklu: do 1kHz
• režimy měření: auto / manual / REL / RMS / HOLD / NCV EFLo / NCV EFHi
• měření spojitosti obvodů
• měření polovodičových přechodů
• bezkontaktní měření NCV
• optické i akustické alarmy
• Bluetooth pro přenos naměřených dat
• ochrana napěťových vstupů proti přetížení nad 1000V
• ochrana proudového vstupu 10A rychlou tavnou pojistkou
• vstupní impedance cca 10MΩ pro DCV, na rozsahu DCmV pak 3GΩ
• napájení: 3 x 1,5V, AAA
• spotřeba v nízká spotřeba energie při měření: asi 2 mA
• spotřeba v režimu spánku: < 30 μA
• činnost na jednu sadu baterií: 500 hodin
• indikace slabé baterie: ano
• automatické vypnutí ( uspání při nečinnosti ): ano, po 15 minutách

Technické parametry : - Měření DC napětí ( vstupní impedance je na rozsahu DCmV asi 3GΩ, na ostatních rozsazích 10MΩ ): (rozsah / rozlišení / přesnost) 9,999 mV / 0,001mV / ± (0,7 % + 8) 99,99 mV / 0,01 mV / ± (0,7 % + 8) 999,9 mV / 0,1 mV / ± (0,5 % + 3) 9,999 V / 0,001 V / ± (0,5 % + 3) 99,99 V / 0,1V / ± (0,5 % + 3) 999,9 V / 0,1V / ± (0,5 % + 3)

• Maximální vstupní napětí: ±1000V, alarm zní při 990,0V, "OL" se zobrazí při >1000V.
• Ochrana proti přetížení 1000V RMS (DC/AC)
• Měření AC napětí ( vstupní impedance cca 10MΩ, ):

( rozsah / rozlišení / přesnost v rozsahu 40Hz až 400Hz, sinus RMS ) 9,999 mV / 0,001mV / ± (1 % + 3) 99,99 mV / 0,01 mV / ± (1 % + 3) 999,9 mV / 0,1 mV / ± (0,8 % + 3) 9,999 V / 0,001 V / ± (0,8 % + 3) 99,99 V / 0,1V / ± (0,8 % + 3) 999,9 V / 0,1V / ± (0,8 % + 3)

• Maximální vstupní napětí: AC1000V, alarm zní při 990,0V, "OL" se zobrazí při >1000V.
• Ochrana proti přetížení 1000V RMS (DC/AC)
• Měření DC proudu:

( rozsah / rozlišení / přesnost ) 999,9 μA / 0,1 μA / ± (0,8 % + 3) 999,9 mA / 0,1 mA / ± (1,0 % + 3) 9,999 A / 0,001 A / ± (1,0 % + 3)

Alarm zazní při ≥9,900A, při >10,00 A se zobrazí "OL"

Ochrana proti přetížení: 1000V RMS, rychlá tavná pojistka 10A - Měření AC proudu: ( rozsah / rozlišení / přesnost v rozsahu 40Hz až 400Hz ) 999,9 μA / 0,1 μA / ± (1,0 % + 3) 999,9 mA / 0,1 mA / ± (1,2 % + 3) 9,999 A / 0,001 A / ± (1,2 % + 3)

Alarm zazní při ≥9,900A, při >10,00 A se zobrazí "OL"

Ochrana proti přetížení: 1000V RMS, rychlá tavná pojistka 10A - Měření odporu: ( rozsah / rozlišení / přesnost ) 999,9 Ω / 0,1 Ω / ± (0,8 % + 2) 9,999 kΩ / 0,001kΩ / ± (0,8 % + 2) 99,99 kΩ / 0,01 kΩ / ± (0,8 % + 2) 999,9 kΩ / 0,1 kΩ / ± (0,8 % + 2) 9,999 MΩ / 0,001 MΩ / ± (1,5 % + 3) 99,99 MΩ / 0,01 MΩ / ± (2,0 % + 5)

Ochrana proti přetížení 1000V - Měření kapacity kondenzátorů: ( rozsah / rozlišení / přesnost ) 9,999 nF / 0,001 nF / ± (4 % + 10) 99,99 nF / 0,01 nF / ± (4 % + 5) 999,9 nF / 0,01 nF / ± (4 % + 5) 9,999 µF / 0,001 µF / ± (4 % + 5) 99,99 µF / 0,01 µF / ± (4 % + 5) 999,9 μF / 0,1 μF / ± (4 % + 5) 9,999 mF / 0,001 mF / ± (10 %)

Pro kapacity ≤100nF použijte režim REL

Ochrana proti přetížení 1000V - Měření kmitočtu: ( rozsah / rozlišení / přesnost ) 99,99 Hz až 9,999 MHz / 0,01 Hz až 0,001 MHz / ± (0,1 % + 5)

Ochrana proti přetížení 1000V RMS (DC/AC) - Měření pracovního cyklu pro obdélníkové vlny ≤10kHz: ( rozsah / rozlišení / přesnost ) 0,1 až 99,9 % / 0,1 % / ± (3% + 5)

Ochrana proti přetížení 1000V RMS (DC/AC) - Test diod: napětí na svorkách bez zátěže asi 3,3 V úbytek napětí na dobrém křemíkovém přechodu je 0,5 až 0,8 V rozlišení měření 0,001 V - Test spojitosti obvodů: tón bzučáku nebude znít, pokud je odpor větší než 30 Ω tón se rozezní pokud je odpor menší než 30 Ω

Ochrana proti přetížení 1000V RMS (DC/AC) - Měření teploty: ( rozsah / rozlišení / přesnost ) -40°C až 0°C / 1°C / ± 4°C 0°C až 100°C / 1°C / ± (1,0% + 5) 100°C až 1000°C / 1°C / ± (2,0% + 5) -40°F - 32°F / 1°F / ± 5°F

• 32°F - 212°F / 1°F / ± (1,5% + 5)
• 212°F - 1832°F / 1°F / ± (2,5% + 5)

Termočlánek typu K v příslušenství je použitelný pouze pro měření teploty nižší než 250°C/482°F.

Ochrana proti přetížení 1000 V RMS (DC/AC)

Obecné charakteristiky:

• pracovní teplota okolí: 0°C až 40°C
• skladovací teplota: -10°C – 50°C (14°F – 122°F)
• pracovní relativní vlhkost: ≤75% (0°C až 30°C) , ≤50% (30°C až 40°C)
• pracovní nadmořská výška: 0 až 2000m
• prostředí použití: vnitřní použití
• odolnost proti EMC: pro radiofrekvenční pole 1V/m
• napájení : 3 x 1,5V, AAA
• displej LCD : 73 mm x 50 mms podsvícením, 2 stupně jasu, nebo vypnuto
• barva výrobku : červená a šedá
• čistá hmotnost výrobku: 290 g
• hmotnost výrobku: asi 400g (včetně baterií)
• velikost výrobku : 169 x 81 x 46 mm

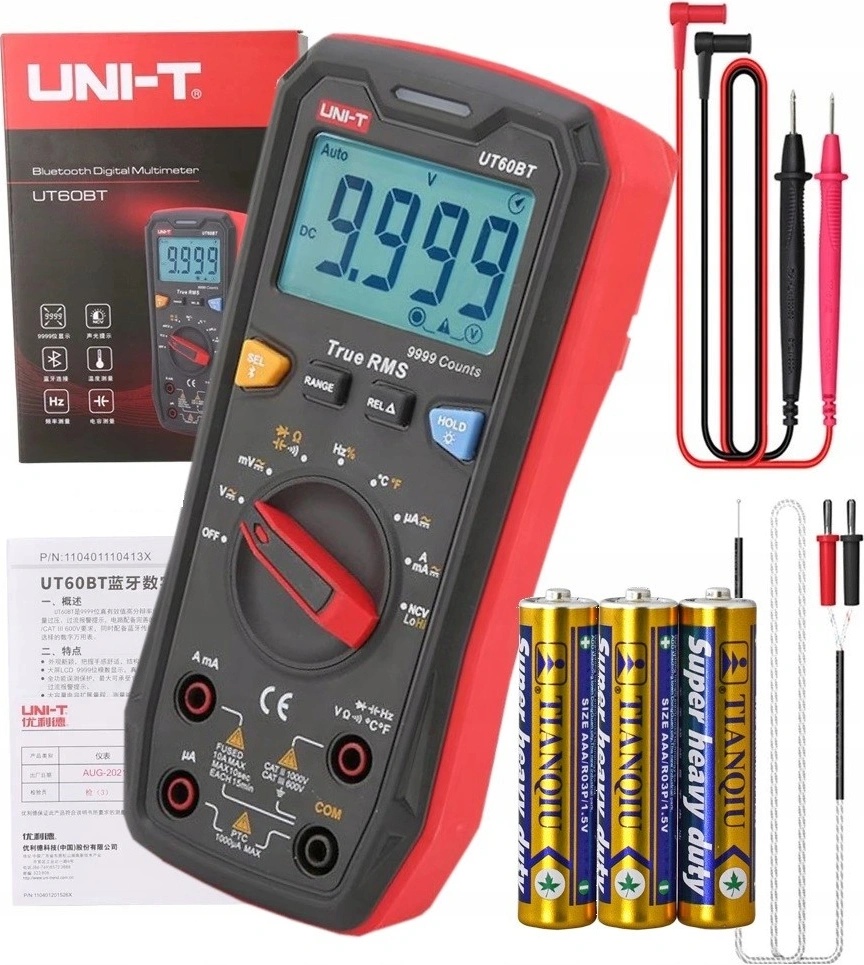

Obsah individuálního balení :

• multimetr UT60BT s úložným obalem: 1ks
• baterie 1,5V, AAA: 3ks
• pojistka F1 : F 10A /250V (6,35 x 32mm) - v přístroji: 1ks
• testovací kabely s hroty v kategorii CAT II 1000V/CAT III 600V: 1pár
• teplotní sonda: 1ks
• návod na použití: 1ks

Velkoobchodní balení :

• standardní množství v kartonu : 20ks
• rozměr standardního kartonu : 420 x 320 x 300 mm
• Výrobce: UNI-TREND
• www.uni-t.cz
