Multimetr UNI-T UT161D

Řada multimetrů UT161 je řada vysoce spolehlivých, bezpečných, odolných a přesných multimetrů, které mají certifikát CE a jsou vhodné pro evropský trh. Displeje těchto multimetrů jsou podsvícené LCD (tmavé údaje na světlém pozadí) s počtem míst ±6000 (pro UT161B a UT161D) a ±22000 pro UT161E. Displeje mají obnovovací frekvenci 2 - 3x za vteřinu, obsahují také analogový sloupec se 31 segmenty (UT161B a UT161D) nebo 41 segmenty (UT161E). Multimetry měří AC i DC napětí do 1000V a jsou vybaveny zvukovým a optickým varováním při dosažení maximálních hodnot napětí / proudu, příp. teploty. Umožňuje bezkontaktní detekci vodičů s AC napětím. V balení je obsažen USB kabel s optoelektrickým převodníkem pro přenos dat do PC. Napájení je čtyřmi kusy mikrotužkových baterií AAA (R03) a přístroj se automaticky vypíná po 15ti minutách nečinnosti (funkci lze dočasně vypnout). Jištění proudových vstupů je provedeno trubičkovými pojistkami, které je možné testovat tímto přístrojem bez otevření.

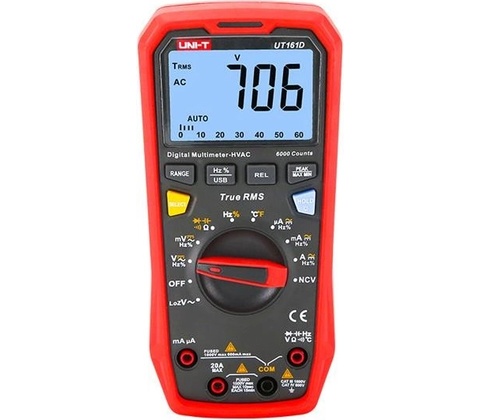

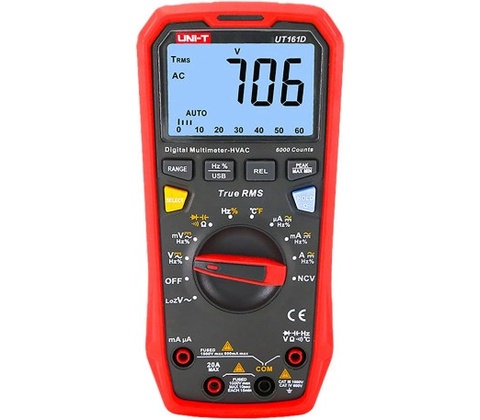

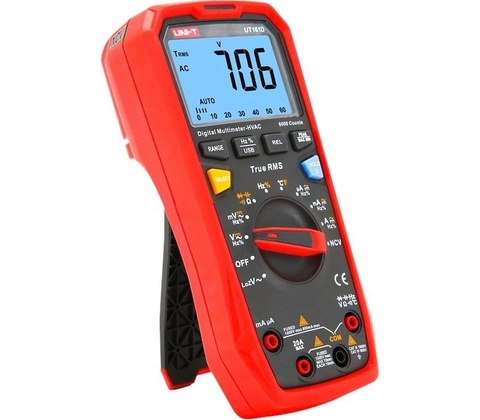

Digitální multimetr UT161D True RMS 1000 V.

Parametry produktu :

• plně vyhovuje normě IEC/EN61010-1, a má dvojitou izolaci
• zařazen do kategorie CAT III 1000V - vnitřní el. instalace včetně třífázových rozvodů
• zařazen do kategorie CAT IV 600V - venkovní el. instalace ( jisticí prvky, začátek vnitřní instalace )
• LCD displej typu HTN s maximálním zobrazením ±6000
• obnovovací frekvence u většiny měření 3x za vteřinu
• nastavení rozsahů automatické nebo manuální
• automatická indikace polarity
• měřící rozsahy AC napětí (střídavého) : 60 mV / 1000 V
• měřící rozsahy AC proudu (střídavého) : 600 μA / 20 A
• měřící rozsahy DC napětí (stejnosměrného) : 60 mV / 1000 V
• měřící rozsahy DC proudu (stejnosměrného) : 600 μA / 20 A
• funkce LoZ V~ měření s nízkou vstupní impedancí (cca 2kΩ) přístroje
• měřící rozsahy odporu rezistorů : 600 Ω / 60 MΩ
• měřící rozsahy kapacity kondenzátorů : 60 nF / 66mF
• měřicí rozsah kmitočtu: 10 Hz / 10,00MHz
• měřicí rozsah pracovní cyklus: 0,1% až 99,9%
• měření teploty v rozsahu -40 °C až 1000 °C (-40 °F až 1832 °F), s dodaným termočlánkem v rozsahu do 230 °C (446 °F)
• měření křemíkových přechodů diod
• měření spojitosti vedení
• bezkontaktní detekce napětí NCV
• vysoká přesnost
• TRMS, měření efektivních hodnot napětí st. napětí a proudů
• mód relativního měření
• režim MAX/MIN
• upozornění na překročení rozsahu: OL
• USB kabel pro přenos naměřených hodnot do PC
• ochrana vstupů proti přetížení napětí větším než 1000V
• ochrana proudového vstupu μA a mA rychlou pojistkou FF600 mA H 1000 V, ø6 x 32mm CE
• ochrana prudového vstupu 10A rychlou pojistkou FF11A / 1000V ø10 x 38mm CE
• vstupní impedance na rozsahu mV cca 1GΩ, na ostatních napěťových rozsazích 10MΩ,
• test diod a polovodičových přechodů napětím 0 až 3V, testovací proud 1,2mA
• napájení 4ks baterií AAA R03 1,5V
• indikace slabé baterie
• automatické vypnutí po 15ti minutách ( uspání při nečinnosti )
• volitelný doplněk Bluetooth adaptér pro přenos dat do PC
• je možné i měření v elmag. poli o intenzitě 1V/m s dodatečnou chybou 5%

Technické parametry : (přesnost je definována při teplotě 23 °C ±5 °C a relativní vlhkosti menší nebo rovné 75% ) - Měření DC napětí ( vstupní impedance je pro rozsah mV cca 1 GΩ, pro ostatní rozsahy cca je 10MΩ ) : (rozsah / rozlišení / přesnost) 60,00 mV / 0,01mV / ± (0,8 % + 5) 600,0 mV / 0,1 mV / ± (0,8 % + 3) 6,000 V / 0,001 V / ± (0,5 % + 3) 60,00 V / 0,01 V / ± (0,5 % + 3) 600,0 V / 0,1 V / ± (0,5 % + 3) 1000 V / 1 V / ± (1,0 % + 3) - Měření AC napětí ( vstupní impedance cca 10MΩ ) : ( rozsah / rozlišení / přesnost v rozsahu 40Hz až 1kHz 60,00 mV / 0,01 mV / ± (1,2 % + 5) 600,0 mV / 0,1 mV / ± (1,2 % + 5) 6,000 V / 0,001 V / ± (1,0 % + 3) 60,00 V / 0,01 V / ± (1,0 % + 3) 600,0 V / 0,1 V / ± (1,0 % + 3) 1000 V / 1 V / ± (1,2 % + 5)

LoZ ACV 600,0V / 0,1 V / ± (2,0 % + 5)

LoZ ACV 1000,0V / 1 V / ± (2,0 % + 5)

Zobrazuje reálnou efektivní hodnotu RMS - Měření DC proudu : ( rozsah / rozlišení / přesnost ) 600,0 μA / 0,1 μA / ± (1,0 % + 2) 6000 μA / 1 μA / ± (1,0 % + 2) 60,00 mA / 10 μA / ± (1,0 % + 3) 600,0 mA / 0,1 mA / ± (1,0 % + 3) 6,000 A / 1 mA / ± (1,2 % + 5) 20 A / 10 mA / ± (1,2 % + 5) - Měření AC proudu : ( rozsah / rozlišení / přesnost v rozsahu 40 Hz až 1 kHz 600,0 μA / 0,1 μA / ± (1,2 % + 5) 6000 μA / 1 μA / ± (1,2 % + 5) 60,00 mA / 10 μA / ± (1,5 % + 5) 600,0 mA / 0,1 mA / ± (1,5 % + 5) 6,000 A / 1 mA / ± (2,0 % + 5) 20 A / 10 mA / ± (2,0 % + 5)

Zobrazuje reálnou efektivní hodnotu RMS - Měření odporu : ( rozsah / rozlišení / přesnost ) 600,0 Ω / 0,1 Ω / ± (1,2 % + 2) 6,000 kΩ / 1 Ω / ± (1,0 % + 2) 60,00 kΩ / 10 Ω / ± (1,0 % + 2) 600,0 kΩ / 100 Ω / ± (1,0 % + 2) 6,000 MΩ / 1 kΩ / ± (1,2 % + 2) 60,00 MΩ / 10 kΩ / ± (2,0 % + 5) - Měření kapacity kondenzátorů : ( rozsah / rozlišení / přesnost ) 60,00 nF / 10 pF / ± (3,0 % + 5) 600,0 nF / 100 pF / ± (3,0 % + 5) 6,000 μF / 1 nF / ± (3,0 % + 5) 60,00 μF / 10 nF / ± (3,0 % + 5) 600,0 μF / 100 nF / ± (3,0 % + 5) 6,000 mF / 1 μF / ± (10 % + 5) 60,00 mF / 10 μF / ± (10 % + 5) - Měření kmitočtu : ( rozsah / rozlišení / přesnost ) 10 Hz až 10 MHz / 0,01 Hz až 0,01 MHz / ± 0,1 % + 4 - Měření pracovního cyklu : 0,1 % až 99,9 % / 0,1 % / ± (2,0 % + 5) - Měření teploty v rozsahu -40 °C až 1000 °C ( -40 °F až 1832 °F) : ( rozsah / rozlišení / přesnost ) -40 °C až 0 °C / 0,1 °C / ± (1,0% + 3 °C) 0 °C až 300 °C / 1 °C / ± (1,0% + 2 °C) 300 °C až 1000 °C / 1 °C / ± (1,0% + 3 °C) ( rozsah / rozlišení / přesnost ) -40 °F až 32 °F / 0,2 °F / ± (1,0% + 6 °F) 32 °F až 572 °F / 2 °F / ± (1,0% + 4 °F) 572 °F až 1832 °F / 2 °F / ± (1,0% + 6 °F)

S dodávaným termočlánkem typu K by měřená teplota měla být nižší než 230 °C (446 °F)

Přepočet °C na °F podle vzorce °F = 1,8 x °C + 32 - Měření diod a polovodičových přechodů :

• naměřená hodnota je 0,12 až 2 V a svítí zelená kontrolka: dioda je v pořádku,
• naměřená hodnota je menší než 0,12 V a svítí červená kontrolka: dioda může být poškozená

normální úbytek napětí na křemíkovém přechodu je 0,500 až 0,800mV rozlišení napětí při tomto měření : 0,001V - Měření spojitosti obvodu : při odporu vedení ≥70 Ω je indikován přerušený obvod, bzučák nepípá a svítí červená kontrolka při odporu vedení ≤50 Ω je indikován nepřerušený obvod, bzučák nepřerušitě pípá a svítí zelená kontrolka

• ochrana proti přetížení: 1000V
• rozlišení odporu při tomto měření: 0,1 Ω

Obecné specifikace :

• provozní teplota: 0 °C - 40 °C (32 °F - 104 °F)
• relativní vlhkost: ≤75% při 0 °C - 30 °C; ≤ 50 % při 30 °C - 40 °C
• skladovací teplota: -10 °C - 50 °C (14 °F - 122 °F)
• provozní nadmořská výška: ≤2000 m
• elektromagnetická kompatibilita: odpovídá normám EN61326-1: 2006 a EN61326-2-2: 2006
• rozměry: 186 mm × 89 mm × 49 mm
• hmotnost: 400 g
• přístroj plní standarty:

cETLus, CAT III 1000V, CAT IV 600V, dvojitá izolace, ochrana proti přetížení napětím větším než 1000V

• EN 61326-1:2013; EN 61326-2-2:2013
• EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
• Vyhovuje normám UL STD.: 61010-1, 61010-2-030

Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033

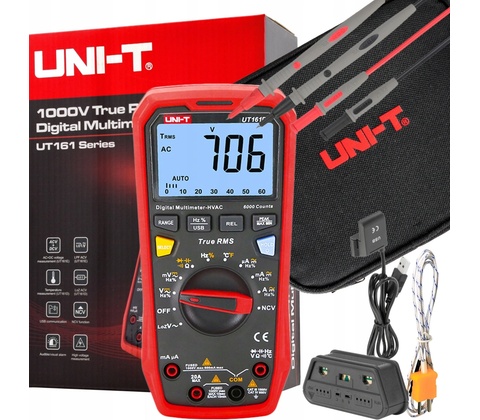

Obsah balení :

• multimetr UT161D s úložným obalem
• pozlacené měřicí kabely CAT III 1000V / CAT IV 600V
• zásuvkový adaptér pro připojení termočlánku
• termočlánek typu K
• USB kabel pro přenos dat do PC
• pojistka F1: 6 x 32 mm FF 600mA H 1000 V (ø6 x 32mm) CE - v přístroji
• pojistka F2: 6 x 25 mm FF 11A H 1000 V (ø10 x 38mm) CE - v přístroji
• 4ks baterií AAA, R03 1,5V
• český, slovenský, anglický manuál

Velkoobchodní balení :

• standardní množství v kartonu: 20ks
• rozměry standardního kartonu: 480 mm x 370 mm x 325 mm
• celková hmotnost kartonu: 17,8 kg
• Výrobce : UNI-TREND
