UNI-T UT-CS09D

Rychlé a spolehlivé řešení pro měření proudů v terénu — jednoduché ovládání a odolná konstrukce zjednoduší každé měření.

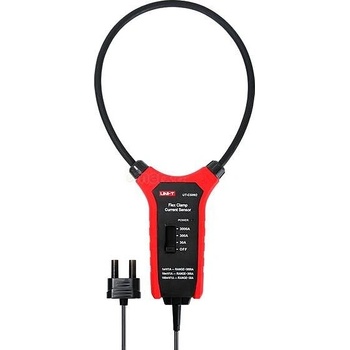

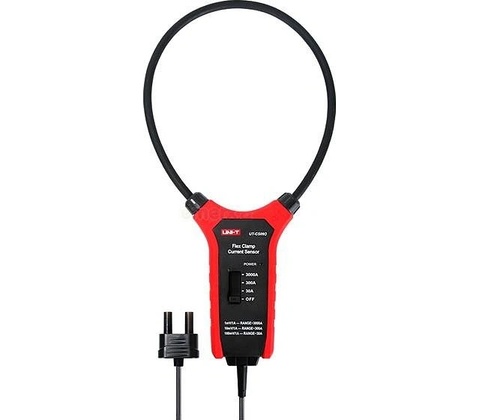

Sonda UNI‑T UT‑CS09D je bezkontaktní měřič s flexibilní Rogowského cívkou pro měření AC proudu 1,5–3000 A. Nabízí tři přepínatelné rozsahy, výstup přes BNC pro připojení k multimetrům (např. UT206B/208B) a bezpečnostní kategorii CAT IV 600 V. Přístroj je lehký, napájen běžnými AAA bateriemi a má indikaci stavu baterie i upozornění na překročení rozsahu.

Flexibilní měřicí cívka pro vysoké proudy

UNI‑T UT‑CS09D používá flexibilní Rogowského cívku, která umožňuje bezkontaktní měření silných AC proudů až do 3000 A. Díky ohebné smyčce snadno obejmete silový svazek tam, kam by pevné kleště nedosáhly.

Jednoduché rozsahy a přepínač

Sonda nabízí tři jasně oddělené rozsahy — 30 / 300 / 3000 A — a mechanický přepínač. Volíte tak optimální citlivost pro malé i velmi velké proudy a minimalizujete chyby z volby nesprávného rozsahu.

Bezpečnostní standardy a odolnost

Přístroj splňuje kategorii měření CAT IV 600 V, což zvyšuje bezpečnost při práci na rozvodných sítích. Konstrukce je navržena tak, aby vydržela pád z 1 metru, což oceníte při používání v terénu.

Kompatibilita a výstup signálu

UNI‑T UT‑CS09D poskytuje výstup na BNC adaptér (max. 3,0 V AC), takže můžete zobrazit hodnoty na kompatibilních multimetrech, konkrétně přímo s modely UT206B a UT208B.

Praktické provozní vlastnosti

Sonda je lehká (~260 g) a napájena třemi běžnými AAA (R03) bateriemi. Má indikaci stavu baterie, upozornění na překročení rozsahu a délku smyčky 45,7 cm pro měření vodičů do průměru 14 cm.

Klíčové vlastnosti

• Flexibilní Rogowského cívka pro bezkontaktní měření až do 3000 A AC
• Tři volitelné rozsahy (30 / 300 / 3000 A) s přepínačem pro snadné nasazení
• Bezpečnost CAT IV 600 V a odolnost proti pádu do 1 m pro práci v terénu
• Výstup přes BNC adaptér pro přímé připojení k vybraným multimetrům
• Napájeno běžnými AAA (R03) bateriemi, lehké a přenosné (~260 g)

Často kladené otázky

Je tento měřič bezpečný pro použití na elektrických instalacích?

Ano. Přístroj má kategorii měření CAT IV 600 V, takže ho můžete používat i na náročnějších instalacích, pokud dodržíte základní bezpečnostní pravidla (měření jen jedním vodičem v měřicí smyčce a správný výběr rozsahu).

Musím ho připojit k speciálnímu multimetru nebo lze použít běžný multimetr?

Přístroj je navržený pro přímé zobrazení s multimetry UNI‑T UT206B / UT208B; pro jiné přístroje využijete přiložený BNC adaptér, pokud váš multimetr přijme vstup z cívky.

Je přístroj napájený běžnými bateriemi?

Napájí se třemi bateriemi AAA (R03) 1,5 V. Baterie snadno vyměníte, stačí odšroubovat kryt a vložit nové. Indikátor stavu baterie vás upozorní včas, než začne klesat přesnost měření.

Jak velký vodič mohu touto sondou změřit?

Měříte vodiče do maximálního průměru 14 cm pomocí smyčky dlouhé 45,7 cm. Pokud vodič fyzicky nevejde do smyčky, měření nelze provést — použijte menší svazek vodičů nebo jiný měřicí přístroj.

Co když při měření překročím rozsah?

Zařízení detekuje překročení rozsahu a zobrazuje upozornění. Pokud překročíte rozsah, přepněte na vyšší volbu (30 → 300 → 3000) a změřte znovu, aby byla zajištěna správná přesnost.
