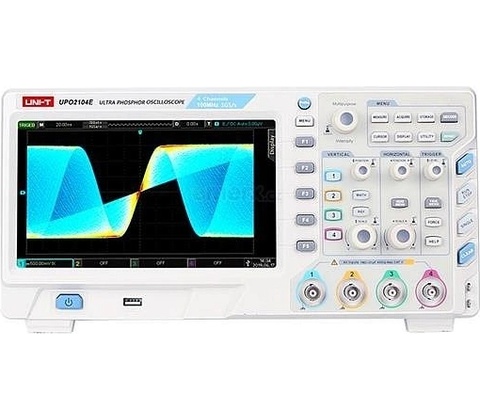

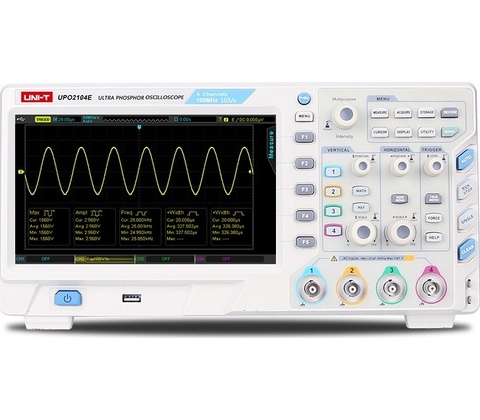

UNI-T UPO2104E

Rychlé a přehledné zachycení signálů pro snadnou diagnostiku a analýzu v dílně i laboratoři.

Osciloskop UNI‑T UPO2104E nabízí 4 kanály, šířku pásma 100 MHz a vzorkování 1 GS/s, doplněné o 56 Mpts paměť na kanál a bohaté rozhraní (USB, LAN, RS‑232). Díky vysoké rychlosti zachytávání a možnosti záznamu dat zjednodušíte odstraňování závad a detailní analýzu průběhů v interiérovém prostředí.

Vícekanálové měření pro složité obvody

Díky 4 kanálům sledujete současně více signálů, což zrychlí diagnostiku logických i analogových částí. Souběžné záznamy usnadňují porovnání průběhů a rychlé lokalizování chyb v komplexních obvodech.

Rychlé snímání a hluboký záznam

S 1 GS/s vzorkováním a 56 Mpts paměti na kanál zachytíte i krátké pulzy a detailní strukturu signálu. To poskytuje dostatek dat pro přesnou analýzu bez nutnosti opakovaných měření.

Široké spektrum spuštění a analýz

Osciloskop nabízí řadu režimů spuštění (Edge, Pulse Width, Video, sériové dekodéry) a matematické operace včetně FFT a logických funkcí, takže snadno odfiltrujete rušení a analyzujete frekvenční složky.

Připojení, záznam a pohodlí práce

Zařízení podporuje USB Host/Device, LAN a externí trigger, umožňuje ukládání průběhů na USB a komunikaci s PC. 8" displej s rozlišením 800×480 zajišťuje přehledné zobrazení i při práci s více kanály.

Klíčové vlastnosti

• 4 nezávislé kanály pro paralelní měření signálů
• Šířka pásma 100 MHz a vzorkování 1 GS/s pro přesné zachycení rychlých průběhů
• Velká hloubka paměti 56 Mpts/kanál a záznam dat pro detailní analýzu
• Rozhraní USB Host/Device, RS‑232 a LAN pro snadné připojení a export dat

Často kladené otázky

Je tento osciloskop vhodný pro odstraňování závad?

Ano. UPO2104E je vhodný pro odstraňování závad díky čtyřem kanálům, vysoké vzorkovací frekvenci 1 GS/s a hloubce paměti 56 Mpts, které umožňují zachytit a analyzovat rychlé a komplikované poruchové průběhy.

Jaká rozhraní má pro připojení k PC a ukládání dat?

Máte k dispozici USB Host i Device, Ethernet (LAN), RS‑232 a externí trigger. Osciloskop také podporuje ukládání dat na USB a komunikaci s PC přes Plug-and-Play USB pro snadný přenos naměřených průběhů.

Lze UNI‑T UPO2104E používat venku nebo v terénu?

Ne. Zařízení je určeno pouze pro interiér a napájí se ze sítě (100–240 V AC), takže není určeno pro terénní použití bez stabilního napájení nebo ochranného krytu.

Co je součástí balení?

Balení obsahuje 4 sondy (1x/10x), oddělitelný třížilový napájecí kabel, USB kabel a rychlý návod s odkazem na stránky výrobce. Díky tomu můžete okamžitě začít měřit a ukládat průběhy.
