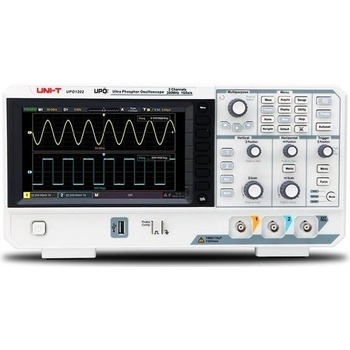

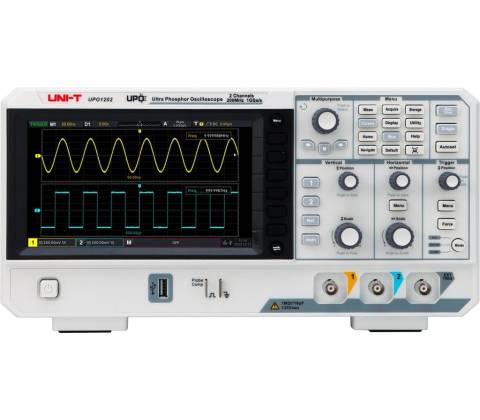

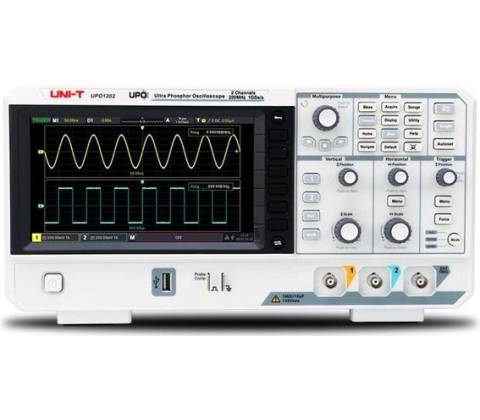

UNI-T UPO1202

Rychlé zachycení a jasné zobrazení signálů pro efektivní hledání závad v elektronice.

Digitální fosforový osciloskop UNI‑T UPO1202 nabízí 200 MHz pásmo, 1 GSa/s vzorkování a 2 kanály. Díky technologii Ultra Phosphor 2.0 a režimu Fast Acquire (až 500 000 wfms/s) zachytí krátké přechodné jevy; 56 Mpts paměť umožňuje dlouhé záznamy. Přístroj podporuje hardwarové dekódování sběrnic (RS232/UART, I2C, SPI), nahrávání/průběh a bohaté matematické a spouštěcí funkce — ideální pro rychlé odstraňování závad ve vývoji i údržbě.

Rychlé zachycení přechodných jevů

Technologie Ultra Phosphor 2.0 zajišťuje vysokou obnovovací frekvenci zobrazení — až 100 000 wfms/s normálně a 500 000 wfms/s v Fast Acquire. Díky tomu rychle uvidíte i krátké poruchy a artefakty, které běžné osciloskopy lehce přehlédnou.

Dlouhá paměť pro podrobnou analýzu

S 56 Mpts délky paměti zaznamenáte dlouhé sekvence při vysokém vzorkování, takže analýza v časové a frekvenční doméně zůstane věrná. Funkce záznamu a přehrávání vám umožní vrátit se do kritického okamžiku přesně tam, kde je potřeba.

Rychlé a spolehlivé dekódování sběrnic

UPO1202 nabízí hardwarové real‑time dekódování se čtením celé paměti pro protokoly RS232/UART, I2C a SPI, což výrazně zrychlí analýzu komunikace a odhalování chyb v protokolech bez nutnosti externího softwaru.

Měření, matematika a pokročilé spouštění

Přístroj provádí automatická měření, nabízí matematické operace včetně FFT a bohaté spouštěcí režimy (hranou, šířkou, pattern, okénkem apod.), takže rychle získáte kvantifikovatelné výsledky a cíleně zachytíte požadované jevy.

Konstrukce, příslušenství a použití

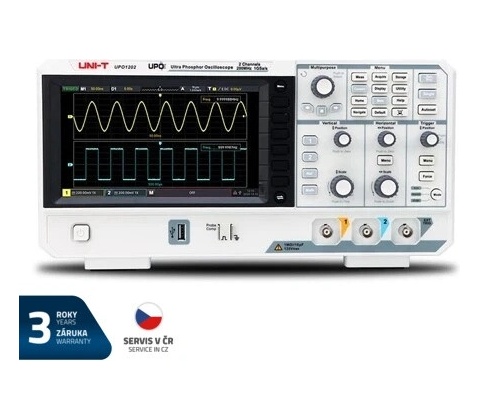

Stolní provedení s 7" LCD TFT, napájením 100–240 V AC a rozměry 336 × 164 × 105 mm. V balení jsou 2 sondy 100 MHz (UT‑P04) a USB kabel. Přístroj je určen pouze pro interiér a dodává se se 3letou zárukou.

Klíčové vlastnosti

• 200 MHz šířka pásma a 1 GSa/s vzorkovací frekvence
• Velká hloubka záznamu: 56 Mpts pro detailní analýzu
• Ultra Phosphor 2.0 s až 500 000 wfms/s v režimu Fast Acquire
• Hardwarové dekódování sběrnic (RS232/UART, I2C, SPI) v reálném čase
• 2 kanály, 7" TFT displej a nahrávání/průběhu pro laterální analýzu

Často kladené otázky

Je UNI‑T UPO1202 vhodný pro odstraňování závad?

Ano. UNI‑T UPO1202 je navržen pro rychlé odstraňování závad: rychlé snímání (až 500 000 wfms/s), 56 Mpts paměť a široké spektrum spouštěcích režimů umožní zachytit přechodné i periodické poruchy a urychlí lokalizaci chyby.

Kolik kanálů má a jaké je jejich pásmo?

Má 2 analogové kanály a 200 MHz šířku pásma. V reálném čase vzorkuje až 1 GSa/s, což stačí pro práci s většinou signálů v návrhu a servisu elektroniky.

Obsahuje záznam průběhu a jak se průběhy ukládají?

Ano — UPO1202 podporuje záznam průběhů a přehrávání s dlouhou délkou záznamu (56 Mpts). Data můžete exportovat přes přiložený USB kabel nebo ukládat na připojené médium dle softwarových možností.

Dekóduje tento osciloskop I2C nebo SPI?

Ano. Přístroj má hardwarové real‑time dekódování s plnou pamětí pro protokoly RS232/UART, I2C a SPI, což umožňuje rychlou a spolehlivou analýzu dat bez ztráty detailů.
