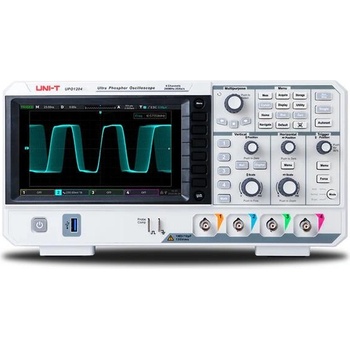

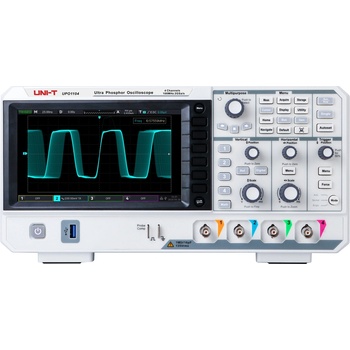

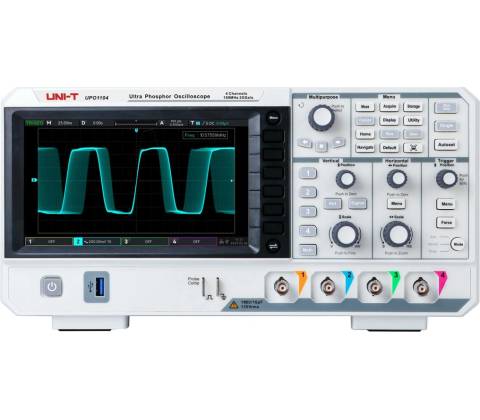

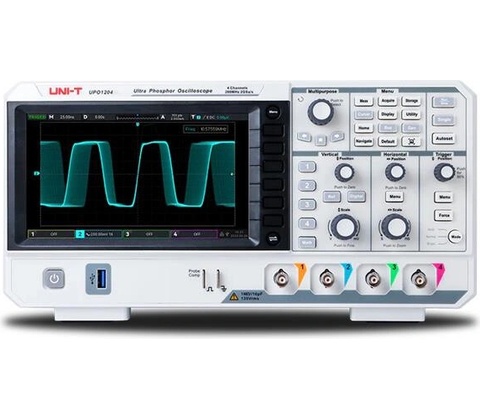

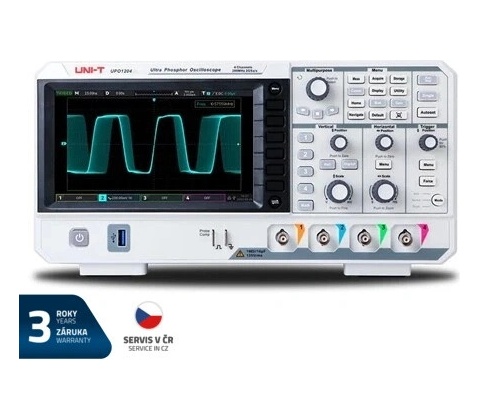

UNI-T UPO1104

Rychlé odhalení elektronických závad díky přesným záznamům a přehledným výsledkům.

Osciloskop UNI-T UPO1104 je určený pro efektivní odstraňování závad v elektronice: kombinuje 100 MHz šířku pásma, 4 kanály a vzorkování až 1 GS/s s hloubkou paměti 56 Mpts a možností záznamu průběhů až 120 000 snímků. Má bohatá rozhraní (USB, LAN, externí trigger) a stabilní síťové napájení pro práci v interiéru.

Výkon pro rychlé odstraňování závad

Osciloskop UNI-T UPO1104 poskytuje kombinaci 100 MHz pásma, 4 kanálů a vzorkování 1 GS/s, což umožňuje rychle zachytit a analyzovat poruchy v digitálních i analogových obvodech. To výrazně urychlí diagnostiku při servisních zásazích.

Hloubka paměti a spolehlivé záznamy

Díky 56 Mpts paměti na kanál a možnosti uložit až 120 000 snímků zachytíte krátké anomálie i dlouhé sekvence. Vestavěný záznam dat dovoluje archivovat průběhy pro pozdější analýzu a porovnání.

Přesné měření a pokročilá analýza

Přístroj umí automaticky měřit 27 parametrů (frekvence, RMS a další) a provádět FFT a matematické operace (A±B, A/B apod.). Přesnost zesílení je ≤±3 %, což poskytuje spolehlivé výsledky při běžné diagnostice elektroniky.

Spojení a spouštění bez kompromisů

K dispozici jsou rozhraní USB-Host, USB-Device, LAN a EXT Trig, spolu s pomocnými výstupy (Trig Out, Pass/Fail, DVM). Rozmanité režimy spouštění (edge, pulse width, video, code a další) umožňují zachytit i složité události.

Praktické parametry pro dílnu i servis

UPO1104 je napájen přes síť (100–240 VAC), má 7" WVGA displej, váží 2,45 kg a jeho rozměry jsou 336 × 170 × 110 mm. Přístroj je určen pro použití v interiéru a hodí se zejména pro servisní a laboratorní práci.

Klíčové vlastnosti

• Šířka pásma 100 MHz a 4 kanály pro současné sledování více signálů
• Vzorkování až 1 GS/s a hloubka paměti 56 Mpts (1 kanál) pro detailní záznam
• Záznam průběhů až 120 000 snímků a vysoká rychlost zachytávání (500 000 wfms/s)
• Rozhraní USB-Host/Device, LAN, externí trigger pro snadné připojení a ovládání
• 7" WVGA (800×480) displej a napájení ze sítě (100–240 VAC) pro stálý provoz v interiéru

Často kladené otázky

Je tento osciloskop vhodný pro fotovoltaiku?

Ne. Přístroj není určen pro fotovoltaiku — maximální měřené napětí je 135 V a provoz je koncipován pro interiér. Pro měření fotovoltaických polí se hodí osciloskopy a měřicí sondy s vyšším vstupním rozsahem nebo galvanickým oddělením.

Má přístroj možnost záznamu průběhů a dat?

Ano. Osciloskop poskytuje záznam průběhů až 120 000 snímků a podporuje záznam dat. Uložené průběhy lze přes rozhraní přenést do počítače nebo uložit pro následné vyhodnocení.

Jak se připojím k počítači a jak vyexportuji naměřená data?

Připojíte ho přes USB-Device, USB-Host nebo LAN. Přístroj umožňuje záznam průběhů přímo v zařízení a jejich přenos do PC přes dostupná rozhraní; k automatizaci lze využít i externí trigger nebo pomocné výstupy.

Co dělat, když potřebuji měřit vyšší napětí než 135 V?

Maximální vstupní napětí je 135 V a vstupní impedance je 1 MΩ / 20 pF. Pokud potřebujete měřit vyšší napětí nebo izolovat obvody, použijte vhodné děliče/sondy nebo specializované vybavení s potřebným rozsahem a izolací.
