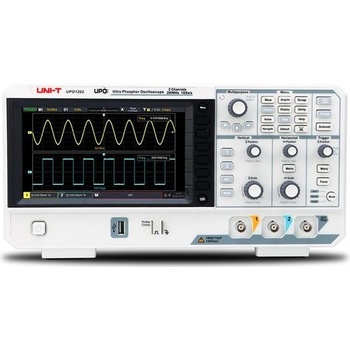

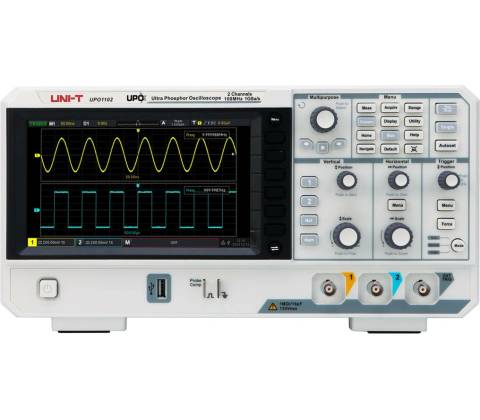

UNI-T UPO1102

Rychlé zachycení, hluboký záznam a přehledné dekódování pro efektivní řešení elektronických problémů.

Digitální osciloskop UNI‑T UPO1102 kombinuje 100 MHz šířku pásma, 1 GSa/s vzorkování a 56 Mpts paměť pro dlouhé a přesné záznamy. Ultra Phosphor 2.0 zvyšuje rychlost snímání a čitelnost, hardwarové dekódování RS232/I2C/SPI zjednoduší analýzu a USB Host spolu se záznamem dat ulehčí dokumentaci při odstraňování závad.

Výkon a vzorkování pro přesné měření

Digitální stolní osciloskop nabízí 2 analogové kanály a 100 MHz šířku pásma s reálným vzorkováním 1 GSa/s. V režimu Fast Acquire dosahuje zachycení až 500 000 wfms/s, takže rychle odhalíte krátké poruchy a šum v signálech.

Hluboká paměť a real‑time záznamy

Zařízení disponuje 56 Mpts pamětí pro dlouhé záznamy bez ztráty detailu. Funkce Ultra Phosphor 2.0 umožňuje vysokorychlostní snímání a reálné nahrávání/přehrávání průběhů v 256 odstínech šedi pro lepší vizualizaci vzácných událostí.

Analýza sběrnic a specializované režimy

UPO1102 podporuje hardwarové dekódování protokolů (RS232/UART, I2C, SPI) v plné paměti a nabízí bohaté spouštěcí režimy. Multi‑Scopes 2.0 dovoluje oddělit časovou základnu dvou kanálů a sledovat rozdílné signály souběžně.

Připojení, napájení a ergonomie

Osciloskop má USB Host, externí trigger a je napájen ze sítě (100–240 V AC). Displej je 7" TFT pro čitelnou práci na stole; v balení jsou napájecí kabel, USB 2.0 kabel a dvě sondy 100 MHz (UT‑P04).

Klíčové vlastnosti

• 2 analogové kanály a 100 MHz šířka pásma
• Vzorkovací frekvence 1 GSa/s a vysoká rychlost zachycení (až 500 000 wfms/s v režimu Fast Acquire)
• Hluboká paměť 56 Mpts pro dlouhé záznamy a přesnou analýzu
• Hardwarové dekódování RS232/UART, I2C a SPI v reálném čase
• Podpora záznamu dat, USB Host, externí trigger a bohaté spouštěcí režimy

Často kladené otázky

Je UNI-T UPO1102 vhodný pro odstraňování závad?

Ano. UNI‑T UPO1102 je navržený pro odstraňování závad: nabízí rychlé snímání průběhu, hlubokou paměť 56 Mpts a bohaté spouštěcí režimy, takže rychle identifikujete přerušení nebo rušení v obvodech.

Obsahuje dekódování sběrnic nebo ho musím dokoupit?

Zařízení má vestavěné hardwarové dekódování (RS232/UART, I2C, SPI) – nemusíte nic dokupovat. Dekódování běží v reálném čase s plnou pamětí a urychluje analýzu sběrnicových komunikací.

Jak se ukládají data a jak je dostanu do počítače?

Data uložíte přímo do interní paměti nebo na externí médium přes USB Host. Můžete nahrávat průběhy v reálném čase a exportovat soubory přes USB nebo přenést přes přiložený USB kabel do počítače pro další analýzu.

Vydrží měření bez připojení k síti?

Ne. Osciloskop vyžaduje napájení ze sítě (100–240 V AC) – nemá vestavěnou baterii. Pro práci v terénu budete potřebovat externí zdroj nebo invertor a zařízení používejte pouze v interiéru, jak výrobce doporučuje.
