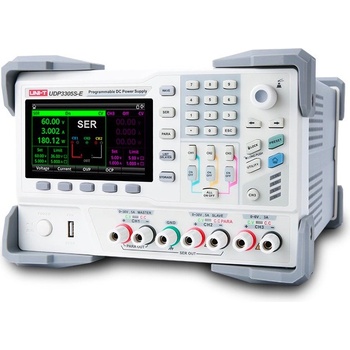

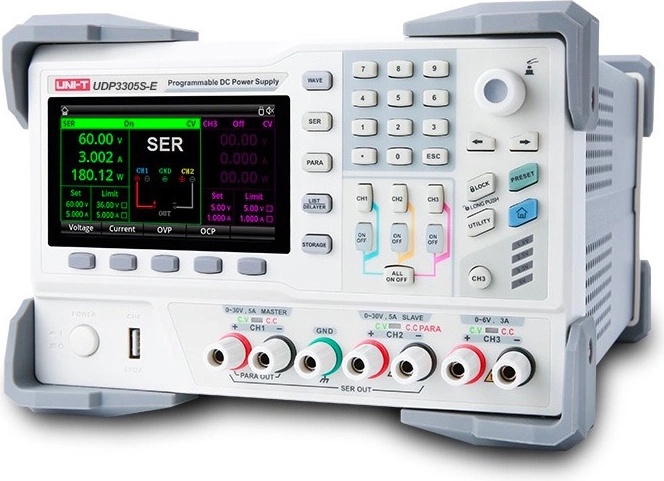

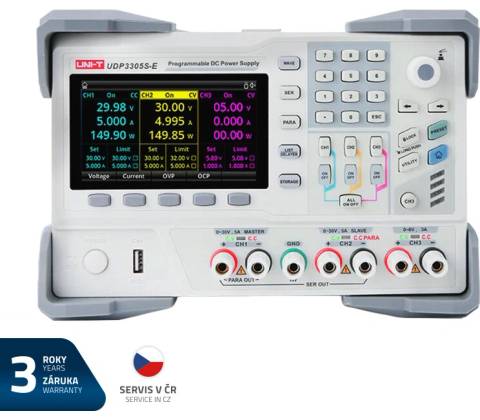

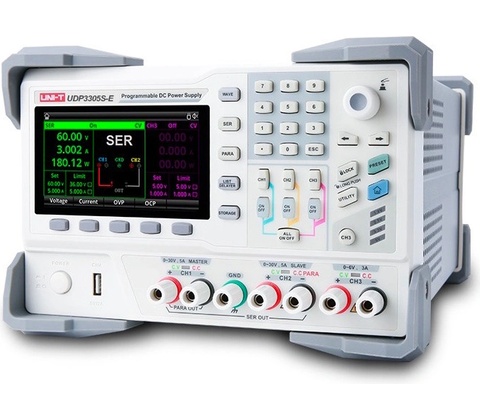

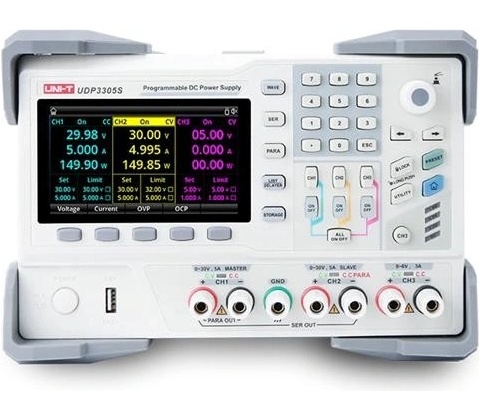

UNI-T UDP3305S-E

Spolehlivé laboratorní řešení s přehledným ovládáním pro opakované testy a přesné nastavení výkonu.

Programovatelný lineární zdroj UNI‑T UDP3305S‑E nabízí 4 nezávislé kanály a celkový výkon 328 W, přehledné 4,3" LCD rozhraní a pokročilé funkce seznamu/zpoždění pro až 2048 sad testů. Díky rozhraním USB, RS‑232 a Ethernet a možnosti sériového/paralelního spojení CH1/CH2 zjednodušuje vzdálené ovládání a opakované měření v laboratoři i dílně.

Výkonná multi‑kanálová konstrukce

UNI‑T UDP3305S‑E nabízí 4 nezávislé kanály s celkovým výkonem 328 W, které pokryjí různé potřeby testování. CH1 a CH2 dosahují 0–30 V/0–5 A, CH3 poskytuje 0–6 V/0–3 A a CH4 stabilně dodává 5 V/2 A.

Přehledné ovládání a průběhové testy

Zdroj má 4,3" LCD pro zobrazení nastavených i skutečných hodnot v reálném čase. Funkce seznamu a zpoždění umožňují až 2048 sad a opakování do 99999 cyklů, což usnadňuje cyklické testy a stárnutí komponent.

Připojení a dálkové řízení

Pro integraci do pracovních postupů jsou k dispozici USB Device/Host, RS‑232 a Ethernet (LAN). Přes tato rozhraní snadno ovládáte zdroj z PC a automatizujete měření bez interního záznamu dat.

Praktické možnosti zapojení a přesnost

CH1 a CH2 lze rychle spojit sériově nebo paralelně přímo v menu, takže nepotřebujete externí kabeláž. Stabilizace napětí ≤0,3 % + 20 mV a rozlišení 10 mV / 1 mA zaručují reprodukovatelné výsledky.

Konstrukce a prostředí použití

Jedná se o lineární laboratorní zdroj určený pouze pro vnitřní použití, napájení zajišťuje síťový adaptér 230 V AC. Rozměry jsou 355 × 240 × 168 mm a hmotnost přibližně 10,2 kg.

Klíčové vlastnosti

• Čtyři nezávislé kanály s celkovým výkonem 328 W
• CH1/CH2: 0–30 V / 0–5 A, CH3: 0–6 V / 0–3 A, CH4: 5 V / 2 A
• Intuitivní 4,3" LCD displej a funkce seznamu/zpoždění (2048 sad)
• Rozsáhlá komunikace: USB Device/Host, RS‑232, Ethernet (LAN)
• Možnost sériového/paralelního spojení CH1 a CH2 jedním tlačítkem

Často kladené otázky

Je tento zdroj vhodný pro napájení více obvodů najednou?

Ano. Zařízení má 4 nezávislé kanály s celkovým výkonem 328 W, takže zvládne paralelní i samostatné napájení více obvodů. Pamatujte, že jde o laboratorní zdroj určený pro vnitřní prostředí.

Lze kanály spojit sériově nebo paralelně, nebo musím připojovat externě?

CH1 a CH2 lze propojit sériově nebo paralelně jedním tlačítkem přímo v přístroji, takže nepotřebujete externí kabely pro základní rozšíření výstupu.

Jak nastavím a spustím opakované testovací průběhy?

Nastavíte napětí a proud přímo na 4,3" LCD rozhraní, využijete i funkce seznamu/zpoždění pro až 2048 sad a opakování do 99999 cyklů pro cyklické testy.

Obsahuje zařízení záznam dat, nebo to musím řešit přes počítač?

Zdroj nemá vestavěné datové záznamování. Pro sběr dat můžete použít vzdálené ovládání přes USB, RS‑232 nebo Ethernet a získaná měření zpracovat v softwaru na PC.
