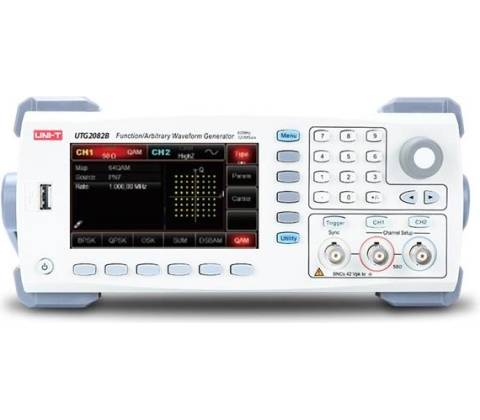

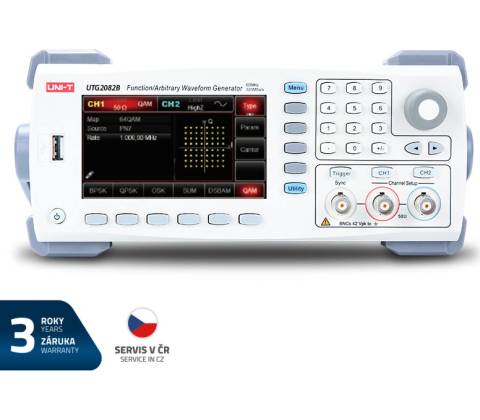

UNI-T Generátor UTG2082B

Přesný a univerzální generátor signálů pro vývoj i servis — rychlé nastavení, bohaté modulace a snadné nahrávání vlastních průběhů.

Dvoukanálový UNI-T Generátor UTG2082B nabízí DDS syntézu, výstup až 80 MHz, rozlišení 1 μHz, vzorkování 320 MS/s a 16bitové rozlišení. Má rozsáhlé možnosti modulací, interní paměť pro přes 160 průběhů, rozhraní USB/LAN a funkce pro spolehlivé odstraňování závad v laboratoři i servisu. Přístroj splňuje CAT II 300 V a je dodáván se 3letou zárukou.

Přesná digitální syntéza signálu

Generátor využívá DDS technologii pro stabilní a přesné signály s frekvenčním rozlišením 1 μHz a typickou přesností ±0,5 ppm. Podpora vzorkování 320 MS/s (interpolace 1,28 GS/s) a 16bitové vertikální rozlišení zajišťují čistý výstup a nízké zkreslení.

Široká paleta modulací a průběhů

UTG2082B zvládá rozsáhlé spektrum modulací (AM, FM, PM, ASK, FSK, PSK, QAM atd.), generuje sinus, obdélník, rampa, puls i libovolné tvary. Podpora sweep a burst režimů umožňuje testování filtrů, přijímačů i reproduktorů.

Ukládání a přehrávání vlastních průběhů

Vnitřní energeticky nezávislá paměť pojme přes 160 skupin průběhů a libovolné vlny až do 16Mpts. Čelní USB a software pro PC usnadní nahrávání a organizaci vlnových souborů přímo v laboratoři nebo servisu.

Rozhraní, měření a synchronizace

Přístroj nabízí USB Device/Host, Ethernet (LAN) a externí trigger pro synchronizaci s jinými zařízeními. Vestavěný frekvenční čítač měří TTL signály až do 200 MHz, což zrychluje ověření signálových zdrojů.

Konstrukce, bezpečnost a servisní využití

Kompaktní provedení (305 × 230 × 93 mm, 3,1 kg) s ergonomickým panelem a 4,3" TFT displejem. Přístroj splňuje bezpečnostní normy IEC 61010 a CAT II 300 V, je určen do interiéru a dodává se se 3letou zárukou.

Klíčové vlastnosti

• Dvoukanálový DDS generátor s možností propojení kanálů
• Výstup až 80 MHz s frekvenčním rozlišením 1 μHz
• Vzorkování 320 MS/s (1,28 GS/s interpolace) a 16bitové vertikální rozlišení
• Široké spektrum modulací a libovolné tvary vlny, podpora sweep/burst
• USB Host/Device, LAN, externí trigger a interní paměť pro ukládání průběhů

Často kladené otázky

Je tento generátor vhodný pro servis a odstraňování závad?

Ano, UNI-T Generátor UTG2082B je navržen pro servis a odstraňování závad. Nabízí dva nezávislé kanály, bohaté režimy modulace a rychlé přepínání průběhů, což zrychlí diagnostiku obvodů a ověří chování zařízení v reálných podmínkách.

Jak přenesu vlastní průběhy z počítače?

Přenos průběhů probíhá přes USB Host (zadní panel) nebo USB Device (čelní port) a doprovodný software pro PC. Nahrajete libovolné vlnové soubory, uložíte je do interní paměti a pak je spustíte přímo z přístroje.

Je zařízení vhodné pro venkovní použití?

Ne. Přístroj je určen pouze pro interiérové použití. Pokud potřebujete práci v terénu, zkontrolujte podmínky ochrany a prostředí — UTG2082B nemá zvýšenou odolnost proti vlhkosti nebo prachu pro venkovní nasazení.

Co když potřebuji vyšší amplitudu než 10 Vpp?

Pokud potřebujete silnější signál, využijte režim High Z, kde je možné dosáhnout až 20 Vpp. Alternativně použijte externí zesilovač; generátor sám nabízí nastavitelnou impedanci a ochranu proti zkratu pro bezpečné připojení.

Obsahuje přístroj ochranu proti zkratu?

Ano, přístroj má ochranu proti zkratu a ochranu terminálů proti přepětí. Tyto funkce pomáhají chránit zařízení i testovaný obvod při chybné nebo nepředvídané zátěži na výstupu.
