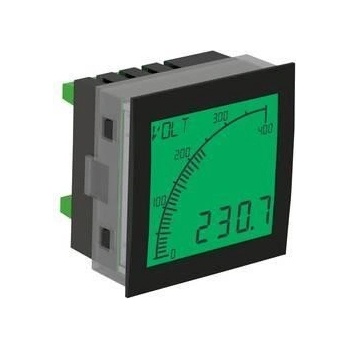

Trumeter APM-PROC-APO

Přesné a odolné panelové měření pro náročné provozy — čitelné, konfigurovatelné a připravené do terénu.

Digitální panelový měřič Trumeter APM‑PROC‑APO poskytuje přesné zobrazení stejnosměrných signálů s programovatelnou stupnicí. Přesnost 0,1 %, ochrana IP65 pro venkovní použití, měřicí rozsahy 0–10 V DC a 0–50 mA (0,05 A), napájení 12–24 V AC/DC a velký čtyřmístný LCD displej s dynamickým podsvícením.

Robustní provedení a montáž

Provoz v náročném prostředí usnadňuje IP65 krytí, které chrání přístroj proti prachu a stříkající vodě. Panelový formát s montážním otvorem 68 × 68 mm a kompaktními rozměry 53 × 72 × 72 mm umožňuje snadnou vestavbu i v exteriérových rozvaděčích.

Přesnost a měřicí rozsahy

Zařízení nabízí toleranci 0,1 %, což zajišťuje spolehlivé zobrazení procesních veličin. Přístroj měří stejnosměrné napětí 0–10 V a stejnosměrný proud 0–50 mA (0,05 A) při přímém (sériovém) zapojení. Nepodporuje True‑RMS – je určen pro stejnosměrné signály.

Čitelný displej a ovládání

Velký čtyřmístný LCD displej s 12 mm číslicemi nabízí vysoký kontrast a široký pozorovací úhel. Dynamické podsvícení (zelená, červená, bílá) a uživatelsky nastavitelná jasnost pomáhají rychle vyhodnotit stav. Škálování a varovné prahy si nakonfigurujete podle procesu.

Integrace do řídicích systémů

APM procesní architektura umožňuje integraci do provozu: některé modely mají dva programovatelné výstupy a volitelný 4–20 mA analogový výstup pro monitorování. Přístroj zobrazuje standardní procesní signály (0–10 V / 0–50 mA) pro snadné propojení s PLC a kontrolními smyčkami.

Klíčové vlastnosti

• Stupeň krytí IP65 pro venkovní a průmyslové použití
• Vysoce přesné měření: tolerance 0,1 %
• Měří 0–10 V DC a 0–50 mA (0,05 A), přímé (sériové) zapojení
• Velký čtyřmístný LCD displej s 12mm číslicemi a dynamickým podsvícením
• Napájení 12–24 V AC/DC; volitelné alarmy a 4–20 mA výstup u modelů s výstupy

Často kladené otázky

Je tento přístroj vhodný pro venkovní použití?

Ano. Přístroj je určen i pro venkovní použití díky stupni krytí IP65, což zajišťuje ochranu proti prachu a stříkající vodě. I přesto dbejte na montáž v krytu nebo panelu podle doporučení instalace, aby byly konektory a napájení chráněny.

Jaké signály a v jakých rozsazích tento přístroj měří?

Měříte stejnosměrné napětí a proud v rozsahu 0–10 V DC a 0–50 mA (0,05 A). Vstupy jsou navrženy pro přímé (sériové) měření signálů procesního charakteru; přístroj zobrazuje hodnoty digitálně a umožňuje nastavit vlastní škálu zobrazení.

Obsahuje přístroj alarmy nebo analogové výstupy?

Ano. Některé varianty nabízejí dva programovatelné alarmy a u modelů s výstupy je k dispozici i 4–20 mA analogový monitorovací výstup. Při objednávce zkontrolujte, zda konkrétní varianta obsahuje požadované výstupy.

Jaké je napájení a fyzické rozměry přístroje?

Přístroj napájíte 12–24 V AC/DC. Rozměry jsou přibližně 53 × 72 × 72 mm (d × š × v) a montážní rozměr panelu činí 68 × 68 mm. Při instalaci zajistěte pevné uchycení v panelu a přístup k připojovacím svorkám pro pohodlné zapojení.
