Testec TT-HVP 08

Spolehlivý pomocník pro bezpečné měření v terénu.

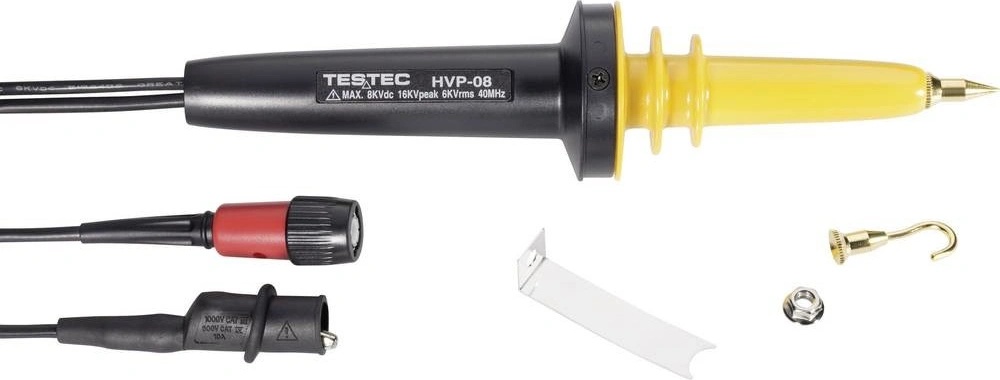

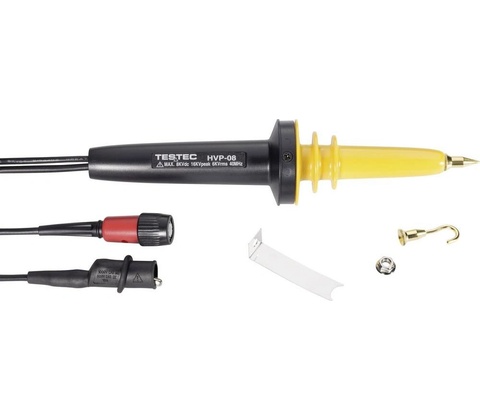

Testec TT-HVP 08 je vysokonapěťový útlumový hrot s poměrem útlumu x1000, určený pro měření v oblasti fotovoltaiky a EV. Nabízí max. DC 8 kV / AC 6 kVrms (PEAK 16 kV), vstupní impedanci 100 MΩ / 3 pF a šířku pásma 40 MHz, vše připojeno přes 2 m kabel pro pohodlné použití. TT-HVP 08 zajišťuje přesný přenos signálu při měření vysokých napětí.

Bezpečné měření vysokého napětí

Hrot poskytuje silný útlum x1000, takže můžete měřit vysoká napětí bez přímého zatížení měřícího přístroje. Maximální limity DC 8 kV, AC 6 kVrms, PEAK 16 kV určují bezpečný rozsah použití při práci na FV instalacích a elektromobilitě.

Přesnost a přenos signálu

Pro spolehlivé výsledky nabízí hrot vstupní impedanci 100 MΩ / 3 pF a šířku pásma 40 MHz, což udrží tvar signálu při přenosu. Přesnost je dimenzovaná pro vysokonapěťová měření: VDC ±2 % do 5 kV, ±3 % mezi 5–8 kV; VAC ±3 % při 1 kHz.

Kompatibilita pro pole a dílnu

Kompaktní rozměry 220 × 50 × 50 mm a 2 m kabel umožňují pohodlnou manipulaci v terénu. Hrot je navržen pro provoz s běžnými osciloskopy a měřicími přístroji; nastavení útlumu na přístroji zajistí korektní čtení.

Nastavení a kompenzace

Před měřením upravte kompenzaci sondy podle kalibračního signálu v rozsahu 10–30 pF, aby se odstranily odchylky v přenosu vysokofrekvenčních složek. Správná kompenzace zlepšuje průběhy a minimalizuje chyby při analýze signálu.

Klíčové vlastnosti

• Útlum x1000 pro měření vysokých napětí
• Max. vstup DC 8 kV / AC 6 kVrms / PEAK 16 kV
• Vstupní impedance 100 MΩ / 3 pF a šířka pásma 40 MHz
• Kabel 2 m a kompenzační rozsah 10–30 pF
• Určeno pro aplikace v fotovoltaice a EV

Často kladené otázky

Je tento hrot vhodný pro fotovoltaické panely?

Ano. Hrot Testec TT-HVP 08 je určen pro použití ve fotovoltaice a EV; jeho limity a útlum x1000 umožňují měření vysokých napětí, která se při těchto aplikacích vyskytují. Dbáte přitom na bezpečné postupy a správné nastavení přístroje.

Jak připojím hrot k osciloskopu a jak ho správně nastavit?

Připojíte kabel k měřicímu vstupu přístroje a na osciloskopu nebo multimetru nastavíte útlum x1000. Poté proveďte kompenzaci sondy pomocí kalibračního výstupu tak, aby odpovídala rozsahu 10–30 pF; tím zajistíte správný tvar signálu.

Co když překročím maximální vstupní napětí?

Překročení limitu může poškodit sondu i připojený přístroj a představuje bezpečnostní riziko. Hrot má max. DC 8 kV, AC 6 kVrms, PEAK 16 kV — pokud se blížíte těmto hodnotám, změňte měřicí konfiguraci nebo použijte jiný převodník.

Obsahuje tento hrot záznam dat?

Ne. TT-HVP 08 neobsahuje záznam dat; jedná se o pasivní vysokonapěťový útlumový hrot pro přímé měření a přenos signálu do vašeho osciloskopu nebo měřicího přístroje v reálném čase.
