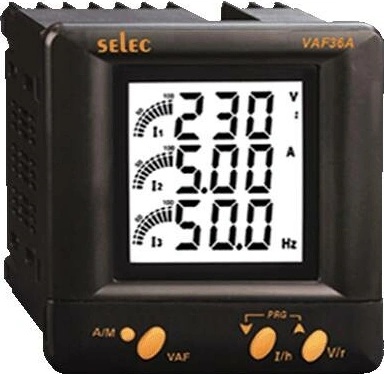

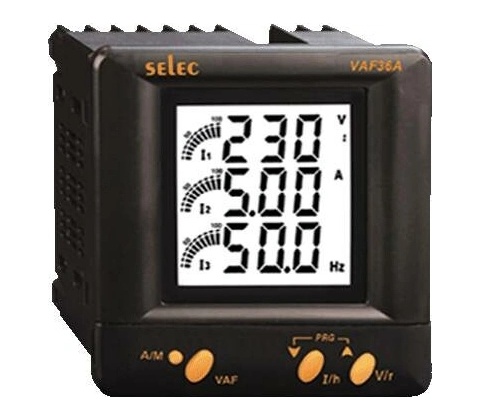

SELEC VAF 36 A

Vlastnosti wSdružený panelový přístroj pro měření vstupních el. veličin napětí, proud, frekvence wMěří fázová napětí, sdružená napětí, průměrná napětí - fázové a sdružené wMěří proudy jednotlivých fází a průměrný proud wNa sloupcových indikátorech zobrazuje proud v jednotlivých fázích ve výši 50 - 100 - 150% - jen u VAF 36 wÚdaje jsou zobrazeny ve 3 řádcích po 3 číslech wProgramovatelný převod proudových a napěťových transformátorů wOtáčkoměr wPočítadlo provozních hodin

Specifikace wLCD displej - VAF 36, LED displej - VAF 39

Určeno pro sítě w3 fázová siť - 4 vodičová, 3 fázová siť - 3 vodičová, 2 fázová siť - 3 vodičová, 1 fázová siť - 2 vodičová

Vstupní napětí wL - N - 11 - 300 Vst max wL - L - 19 - 519 Vst max

Rozsah proudového vstupu wNominální hodnota 5 A

Primární proud proud. transformátorů wProgramovatelný od 5 do 10 000 A

Sekundárního napětí napěťových transformátorů w100V - 500V - programovatelné

Primární napětí napěťových transformátorů wProgramovatelný od 100 do 500 kV

Pomocné napětí w230 Vst-ss

Frekvenční rozsah w50/60 Hz, 5%

Spotřeba w0,5 VA max na fázi/ při 5A

Přesnost w0,5 % -fázové napětí, průměrné fázové napětí w0,5 % - sdružené napětí, frekvence w1 % - proud fáze, průměrný proud

Rozlišení w0,01 - 0,1 - 1 záleží na převodu proudových transformátorů

Montáž wNa panel

Pracovní podmínky wPracovní teplota 0÷50°C wSkladovací teplota -20÷75°C wVlhkost 85% max. - nekondenzující

Váha w310 / 320 gramů
