Selec MV2307

Rychlé a srozumitelné informace na první pohled — pro jistotu při kontrole rozvodů.

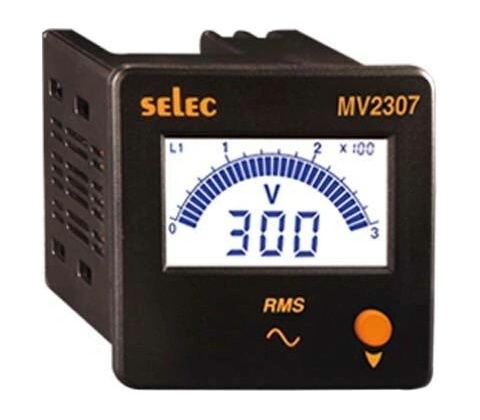

Digitální panelový voltmetr Selec MV2307 nabízí přehledné zobrazení jednofázového střídavého napětí až do 516 V pomocí 3místného LCD doplněného analogovým sloupcovým ukazatelem. Přístroj je napájen ze sítě 240 V, má přesnost 0,5 % z plného rozsahu, vzorkování 3 vzorky/s a přední panel s IP65 pro venkovní použití. Selec MV2307 není určen pro fotovoltaické aplikace.

Rozsah měření a přesnost

Selec MV2307 zobrazuje střídavé napětí až do 516 V s přesností 0,5 % z plného rozsahu. To znamená, že při běžných průmyslových a rozvodných napětích získáte jasné a předvídatelné údaje vhodné pro kontrolu a provozní monitorování.

Čitelný displej a sloupcový indikátor

Přístroj nabízí 3místný LCD a analogový sloupcový ukazatel, takže získáte současně přesné číslo i rychlý vizuální přehled o hodnotě. Takové kombinované zobrazení urychlí vaši orientaci při kontrole bez nutnosti dlouhého sledování.

Napájení a vstupní parametry

Selec MV2307 se napájí ze sítě 240 V a pracuje ve vstupním rozsahu 50–480 Vac (46–65 Hz). Přístroj má spotřebu max. 5 VA a elektrické zkoušky pro odolnost mezi pomocným napájením a měřicím vstupem potvrzují bezpečné oddělení obvodů.

Panelová montáž a rozměry

Přístroj je určený pro montáž na panel: rámeček má rozměr 76 × 76 mm, výřez v panelu je 67,5 × 67,5 mm. Tato standardizovaná montáž umožňuje snadnou instalaci do rozvaděčů a kontrolních míst bez složitých úprav.

Odolnost a provozní podmínky

Přední panel s IP65 zajišťuje ochranu proti prachu a stříkající vodě, což dělá přístroj vhodným pro vnější rozvody a nechráněné prostory. Pracovní teplota je -10 až 50 °C a maximální povolená vlhkost je 85 % nekondenzující.

Klíčové vlastnosti

• Digitální panelové zobrazení střídavého napětí až do 516 V
• Přední panel s krytím IP65 vhodný pro venkovní instalace
• Přesnost 0,5 % z plného rozsahu a vzorkování 3 vzorky/s
• Napájení ze sítě (240 V) s vstupním rozsahem 50–480 Vac, 46–65 Hz
• 3místný LCD doplněný analogovým sloupcovým ukazatelem

Často kladené otázky

Je tento přístroj vhodný do venkovního prostředí?

Ano. Přední panel má krytí IP65, takže Selec MV2307 lze použít v exteriéru při montáži do odpovídajících panelů. Dbáte však na to, aby zadní část přístroje nebyla dlouhodobě vystavena přímému vlivu počasí nebo stříkající vodě.

Jak se Selec MV2307 montuje do panelu?

Do panelu vložíte přístroj do výřezu 67,5 × 67,5 mm a zafixujete rámečkem o rozměru 76 × 76 mm. Ujistěte se, že panel je pevný a že před montáží máte přístup k připojovacím svorkám pro správné zapojení síťového napájení a měřicího vstupu.

Obsahuje možnost záznamu dat, nebo je pouze měřič?

Nemá možnost záznamu dat – Selec MV2307 je digitální panelový zobrazovač se 3místným LCD a analogovým sloupcovým ukazatelem. Slouží k okamžitému vizuálnímu zobrazení napětí a frekvence, nikoli k dlouhodobému ukládání nebo exportu měření.

Jaká je přesnost měření a jak rychle přístroj reaguje?

Přístroj měří s přesností 0,5 % z plného rozsahu a vzorkuje rychlostí 3 vzorky/s, což poskytuje vyrovnané kompromis mezi stabilním zobrazením a dostatečnou rychlou reakcí na změny. Pro běžné kontrolní a provozní účely tak dostanete spolehlivé výsledky.
