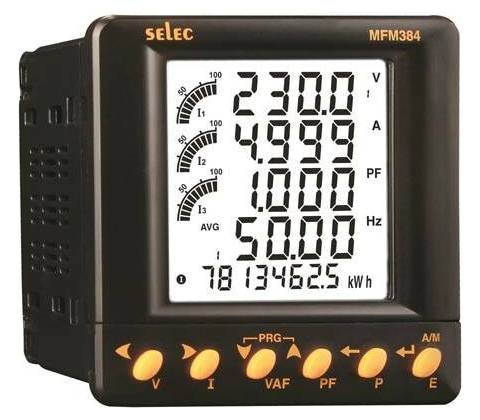

SELEC MFM 384 C

Vlastnosti wSdružený panelový přístroj pro měření vstupních el. veličin wMěří fázová napětí, sdružená napětí, průměrná napětí - fázové a sdružené wMěří proudy jednotlivých fází a spotřebu elektrické energie wMěří činný i zdánlivý výkon v jednotlivých fázích, průměrný proud wMěří účinník v jednotlivých fázích a průměrný účinník wNa sloupcových indikátorech zobrazuje proud v jednotlivých fázích ve výši 50 - 100 - 150% wÚdaje jsou zobrazeny ve 4 řádcích po 4 číslech, spotřeba v rozsahu 8 míst wPulzní výstup pro měření spotřeby wProgramovatelný převod proudových i napěťových transformátorů wVolitelné MFM 384 C - komunikace RS 485

Specifikace wLCD displej se zadním prosvícením

Určeno pro sítě w3 fázová siť - 3 nebo4 vodičová, 2-fázová - 3 vodiče, jednofázová síť

Vstupní napětí wjednofázová síť - 11 - 300 Vst max L proti N w3 - fázová síť - 19 - 519 Vst max L proti L

Rozsah proudu wNominální hodnota 0,01 - 5 A ( 1 A )

Pomocné napětí w90 - 270 Vst-ss

Frekvenční rozsah w50/60 Hz, 5%

Primární proud proud. transformátorů wProgramovatelný od 5(1) do 10 000 A

Spotřeba w0,5 VA max na fázi

Přesnost w0,5 % -fázové napětí, průměrné fázové napětí w0,5 % - sdružené napětí, činný a zdánlivý výkon, spotřeba w0,5 % - proud fáze, průměrný proud, napětí fáze a mezifázové, průměrná napětí w0,1 % - frekvence w0,01 % - účiník a průměrný účiník

Rozlišení wpro spotřebu 0,01k - 0,1k - 1k - 0,01M - 0,1M - 1M - 10M záleží na převodu proudových transformátorů

Montáž wNa panel do otvoru 92 x 92 mm

Pracovní podmínky wPracovní teplota 0÷50°C wSkladovací teplota -20÷75°C wVlhkost 85% max. - nekondenzující

Váha w395 gramů
