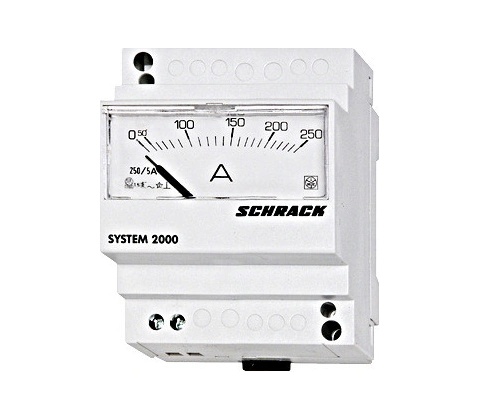

Schrack System 2000 Ampérmetr AC 5A

Rychlý a přehledný ukazatel pro kontrolu elektrických obvodů, který zjednoduší každodenní revize a montáže.

Analogový ampérmetr Schrack System 2000 ampérmetr AC poskytuje přehledné měření střídavého proudu přímým zapojením do 5 A nebo v kombinaci s proudovým transformátorem pro vyšší rozsahy. Modul 45 mm s rozměry 70×89,5 mm, nízkou spotřebou 1,5 W a pracovním rozsahem -25 °C až 55 °C se snadno integruje do vnitřních rozvaděčů.

Přímé měření i práce s transformátory

Analogový ukazatel Schrack System 2000 ampérmetr AC měří střídavý proud přímo do 5 A zapojením v sérii. Pokud potřebujete vyšší rozsahy, přístroj pracuje v kombinaci s proudovým transformátorem (MTP) a ukazuje hodnoty pro 60–100 A nebo 150–600 A.

Kompaktní provedení pro panel

Modul ve velikosti 45 mm se vejde do běžných panelů; čelní rozměry jsou 70 × 89,5 mm a hmotnost pouze 0,13 kg. Díky tomu zvládnete instalaci i v hustě osazených rozvaděčích bez větších úprav.

Robustní provozní parametry

Přístroj pracuje v širokém teplotním rozsahu -25 °C až 55 °C a má nízký ztrátový výkon 1,5 W, což snižuje tepelnou zátěž v rozvaděči. Upozornění: je určen výhradně pro vnitřní prostředí.

Jednoduché čtení hodnot

Analogová stupnice nabízí okamžitý vizuální přehled bez nutnosti složitého nastavování. Tento typ zobrazení snižuje chybovost při rychlých kontrolách a umožňuje rychlé odhalení odchylek v proudu.

Klíčové vlastnosti

• Přímé analogové měření střídavého proudu do 5 A pro rychlé a přehledné odečty
• Možnost měření přes proudový transformátor (MTP) pro rozsahy 60–100 A a 150–600 A
• Kompaktní modul 45 mm vhodný do standardních rozvaděčů (čelo 70 × 89,5 mm)
• Nízká ztráta výkonu 1,5 W a provozní teploty -25 °C až 55 °C

Často kladené otázky

Je tento ampérmetr vhodný pro venkovní montáž?

Ne. Přístroj je určen pouze pro interiérové použití a má provozní rozsah okolních teplot -25 °C až 55 °C; venkovní montáž bez vhodného krytí by mohla zkrátit životnost nebo ovlivnit přesnost.

Mám měřit přímo do obvodu nebo použít proudový transformátor (MTP)?

Pro přímé měření použijete ampérmetr pro proud do 5 A zapojený sériově. Pro vyšší proudy se používá proudový transformátor (MTP) — přístroj tak funguje jako indikátor pro rozsahy 60–100 A nebo 150–600 A při použití vhodného transformátoru.

Jaké jsou rozměry a jak se ampérmetr instaluje do rozvaděče?

Přístroj se montuje jako modul 45 mm do panelu; čistý rozměr čela je 70 × 89,5 mm a hmotnost 0,13 kg. Před instalací zajistěte vypnutí obvodu a zapojte ampérmetr sériově podle schématu vaší rozvodnice.

Vydrží ampérmetr běžné provozní teploty v rozvaděči?

Ano. Díky rozsahu teplot -25 °C až 55 °C a nízké ztrátě výkonu 1,5 W je přístroj vhodný pro běžné vnitřní provozní podmínky v rozvaděčích a štítech, pokud dodržíte omezení pro interiér.
