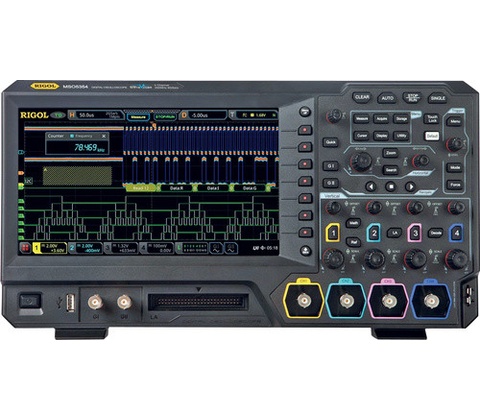

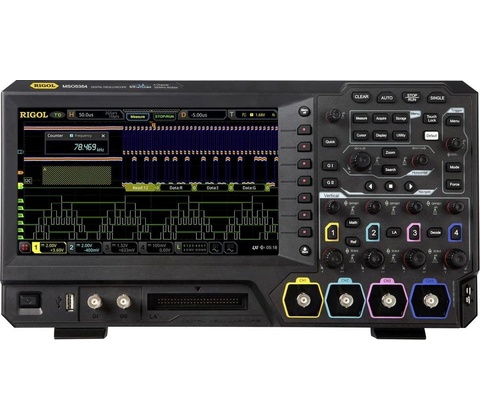

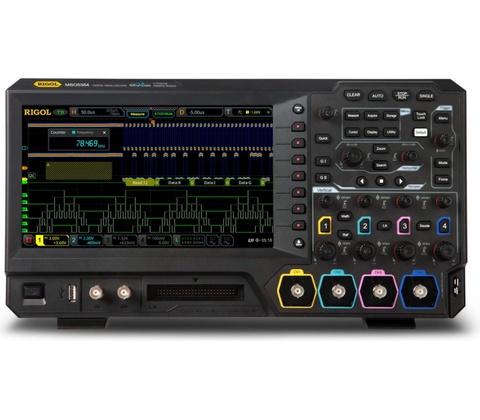

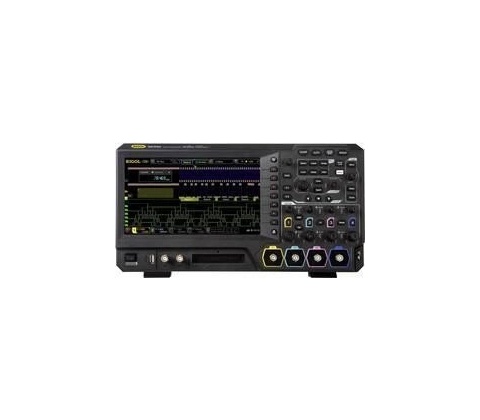

Rigol MSO5204

Rychlé a spolehlivé nástroje pro odhalení elektronických závad — přehledné zobrazení a snadné sdílení výsledků.

Digitální osciloskop Rigol MSO5204 je navržen pro efektivní odstraňování závad v elektronice. Nabízí 200 MHz pásmo, 4 analogové kanály a 8 GSa/s vzorkování pro zachycení krátkých jevů. S hloubkou paměti 100 Mpts, kontinuálním záznamem a připojením přes LAN/USB/HDMI získáte spolehlivý záznam a snadné sdílení dat. Integrované nástroje (logický analyzátor, generátor, spektrální analyzátor, čítač a dekodéry) urychlí diagnostiku.

Výkon pro přesné měření

Osciloskop nabízí 200 MHz pásmo a vzorkování 8 GSa/s, takže věrně zachytíte rychlé přechody a rušení. Díky 4 analogovým kanálům můžete sledovat více bodů obvodu současně a okamžitě porovnávat průběhy.

Hloubka paměti a záznam průběhů

Zařízení disponuje hloubkou paměti 100 Mpts a podporou kontinuálního záznamu, což umožňuje analyzovat dlouhé sekvence bez ztráty detailu. Hardwarové ukládání zvládne i vysoký počet snímků pro pozdější přehrání.

Dekódování protokolů a spolehlivý trigger

Vestavěné nástroje pro dekódování sériových sběrnic a pokročilé trigrovací režimy zjednodušují lokalizaci chyb. Můžete nastavit podmínky pro zachycení specifických událostí a okamžitě vidět korelaci mezi protokolem a analogovým signálem.

Sedm přístrojů v jednom

MSO5204 kombinuje osciloskop, logický analyzátor, spektrální analyzátor, generátor arbitrárních průběhů, digitální voltmetr, frekvenční čítač a analyzátor protokolů. Tak získáte komplexní diagnostiku bez nutnosti přepojování přístrojů.

Ovládání, rozhraní a čitelnost

Přístroj má 9" kapacitní dotykový displej s víceúrovňovým zobrazením intenzity a nabízí ovládání přes LAN, USB a HDMI. Moderní rozhraní a online aktualizace zjednodušují práci a sdílení naměřených dat.

Klíčové vlastnosti

• 200 MHz šířka pásma a 8 GSa/s vzorkování
• 4 analogové vstupy pro simultánní měření
• Hloubka paměti 100 Mpts a kontinuální záznam průběhů
• Integrované nástroje: logický analyzátor, generátor, spektrální analyzátor a čítač
• Připojení přes Ethernet (LAN), USB a HDMI pro snadné sdílení dat

Často kladené otázky

Je Rigol MSO5204 vhodný pro odstraňování závad na plošných spojích?

Ano. Rigol MSO5204 je určený pro odstraňování závad — nabízí 200 MHz pásmo, 4 kanály a 8 GSa/s, což vám umožní rychle zachytit a analyzovat přechodové poruchy a nekonzistence v obvodech.

Obsahuje osciloskop logický analyzátor, nebo ho musím dokoupit?

Osciloskop má integrovaný logický analyzátor; nemusíte jej dokupovat. Díky tomu můžete současně snímat analogové i digitální sběrnice a rychle korelovat chyby mezi signály.

Jak dlouho lze zaznamenávat průběhy a jak se data exportují?

K dispozici je kontinuální záznam průběhů a hardwarové ukládání až stovek tisíc snímků (v surových datech je uvedeno až 450 000 rámců). Export a sdílení probíhá přes Ethernet (LAN), USB nebo HDMI — stáhnete data nebo přehrajete záznamy v PC.

Co je součástí balení?

V poskytnutých materiálech není uveden přesný seznam položek v balení. Doporučujeme si stáhnout datasheet nebo user manual či kontaktovat prodejce, abyste zjistili přesný obsah balení a dodatečné příslušenství.
