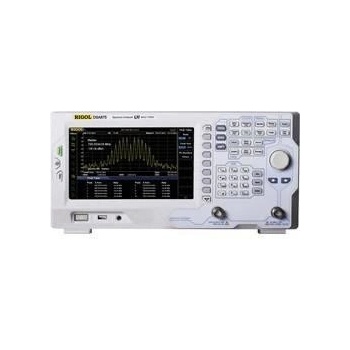

Rigol DSA875-TG

Rychlé ověření kvality signálu a přehledné výsledky, které zjednoduší ladění i přípravu na měření.

Spektrální analyzátor Rigol DSA875-TG nabízí plně digitální IF s rozsahem 9 kHz–7,5 GHz a integrovaným tracking generatorem, což urychlí pre‑compliance EMI testy a ladění RF obvodů. S vysokou citlivostí (Min -161 dBm/1 Hz), nízkým fázovým šumem a RBW od 10 Hz získáte detailní a spolehlivá měření. Zařízení má LAN i USB rozhraní a napájení přes síťový adaptér; váží 4,35 kg.

Rozsah a sledovací generátor

Rigol DSA875-TG pokrývá 9 kHz až 7,5 GHz a obsahuje integrovaný tracking generator, který usnadňuje měření ztrát, filtrování a ladění obvodů. To znamená rychlejší kontrolu RF součástí bez nutnosti externího generátoru.

Citlivost a šumové parametry

Díky Min -161 dBm/1 Hz (DANL) a fázovému šumu -98 dBc/Hz (10 kHz offset) dokážete spolehlivě odhalit velmi slabé signály. Lepší citlivost zvyšuje jistotu při analýze rušení a drobných emisí.

Přesnost a rozlišení měření

S minimálním RBW 10 Hz a rozlišením frekvence 1 Hz získáte detailní spektrální zobrazení. Celková nejistota amplitudy 0,8 dB pomáhá odhadnout přesnost výsledků při porovnávání měření.

Propojení a ovládání

Zařízení nabízí Ethernet (LAN) a USB rozhraní pro vzdálené řízení a přenos dat do PC. Digitální IF architektura zjednodušuje integraci do testovacích stolů a automatizovaných postupů.

Konstrukce a provozní informace

Přístroj je kompaktní a přenosný v rámci dílny: hmotnost 4,35 kg, rozměry 362 × 179 mm. Napájí se přes síťový adaptér; v balení najdete kabel, ovladač, příručku i kalibrační dokumentaci.

Klíčové vlastnosti

• Široké pásmo 9 kHz až 7,5 GHz včetně sledovacího (tracking) generátoru
• Vysoce citlivé měření s DANL -161 dBm/Hz a fázovým šumem -98 dBc/Hz (10 kHz offset)
• Minimální RBW 10 Hz a rozlišení frekvence 1 Hz pro přesná měření slabých signálů
• Digitální IF architektura a rozhraní LAN / USB pro snadné propojení
• Kompaktní provedení: hmotnost 4,35 kg, rozměry 362 × 179 mm

Často kladené otázky

Je Rigol DSA875-TG vhodný pro předběžné EMC testy?

Ano. Rigol DSA875-TG je vhodný pro předběžné EMI/EMC testy a pre‑compliance měření díky integrovanému tracking generatoru a širokému rozsahu až 7,5 GHz; pro finální certifikaci ale doporučujeme oficiální laboratorní postupy.

Obsahuje přístroj záznam dat, nebo je ukládání výsledků možné pouze externě?

Přístroj nemá interní záznam dat. Pokud potřebujete ukládat výsledky, využijete externí řešení přes dostupná rozhraní nebo automatizaci přes PC.

Jak se Rigol DSA875-TG připojuje k počítači a jaká má rozhraní?

Připojíte ho přes Ethernet (LAN) nebo USB, obě rozhraní slouží pro řízení přístroje a přenos výsledků. Detailní ovládání a podpora driverů jsou popsány v dodané dokumentaci.

Vydrží Rigol DSA875-TG měřit v terénu, nebo je určen spíše do laboratoře?

Je primárně určeno pro laboratorní nebo provozní prostředí: napájí se síťovým adaptérem a nemá interní baterii. Pro terénní měření by bylo potřeba externí napájení nebo speciální mobilní řešení.
