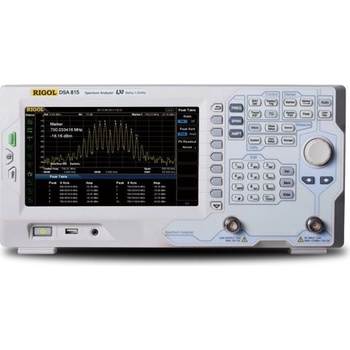

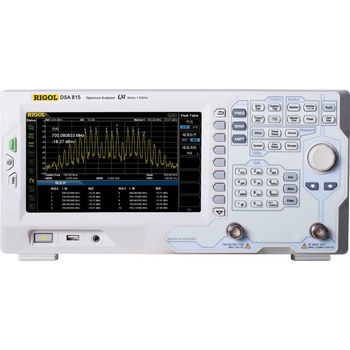

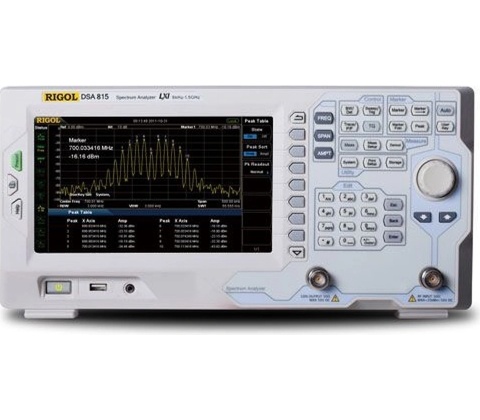

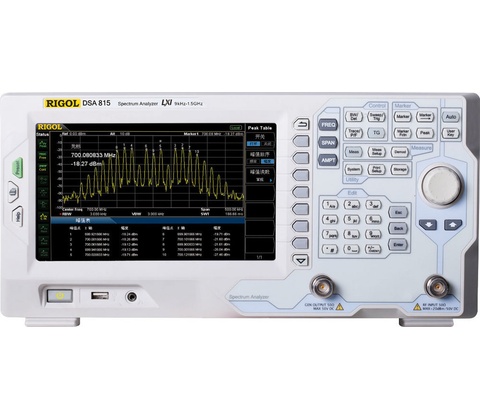

RIGOL DSA 815-TG

Rychlé a spolehlivé odhalení zdrojů rušení a chyb v signálech – přesně tam, kde záleží na detekci slabých signálů.

Spektrální analyzátor RIGOL DSA 815‑TG je navržen pro efektivní odstraňování závad a pre‑compliance EMI testování. S rozsahem 9 kHz–1,5 GHz, DANL −135 dBm, vestavěným tracking generátorem do 1,5 GHz a předzesilovačem dokáže zachytit slabé signály. Přístroj nabízí USB, LAN a volitelně GPIB, velký 8" WVGA displej a kompaktní rozměry 362×179×128 mm při hmotnosti 4,25 kg.

Široký rozsah a citlivé zachycení signálů

Spektrální analyzátor RIGOL DSA 815-TG pokrývá 9 kHz–1,5 GHz a nabízí DANL −135 dBm, což umožňuje odhalit i velmi slabé signály. S rozlišením frekvence 1 Hz získáte detailní pohled na spektrální složení bez zbytečného „zahlušení“.

Tracking generátor a předzesílení

Zařízení obsahuje tracking generátor do 1,5 GHz a standardně dodávaný předzesilovač, což zlepšuje měření při charakterizaci filtrů, kabelů nebo předběžných EMI testech. Tyto nástroje zrychlí odstraňování závad bez nutnosti dalších externích zdrojů.

Přehledný displej a detektory

Velký 8'' WVGA (800×480) displej s barevným TFT zobrazením poskytuje srozumitelný grafický výstup. Přístroj podporuje detektory Positive/Negative Peak, Sample, RMS, Voltage Average a Quasi‑Peak (poslední vyžaduje volitelnou licenci).

Široké možnosti připojení

RIGOL DSA 815‑TG nabízí USB Device, USB Host, Ethernet (LAN) a možnost rozšíření o GPIB (IEEE‑488). K dispozici jsou také RF vstup, externí trigger a ref‑in, což usnadňuje integraci do testovacích sestav a automatizovaných pracovních postupů.

Konstrukce, napájení a balení

Přístroj má kompaktní rozměry 362×179×128 mm a váží 4,25 kg, napájí se z rozsahu 100–240 V AC. Balení obsahuje napájecí kabel a tovární kalibrační certifikát; přístroj je určený výhradně pro vnitřní použití.

Klíčové vlastnosti

• Frekvenční rozsah 9 kHz – 1,5 GHz pro široké pokrytí signálů
• Vysoká citlivost DANL −135 dBm a rozlišení frekvence 1 Hz
• Tracking generátor do 1,5 GHz a vestavěný předzesilovač
• Bohatá konektivita: USB Device/Host, LAN, (volitelně GPIB)
• Kompaktní rozměry 362×179×128 mm, hmotnost 4,25 kg

Často kladené otázky

Je RIGOL DSA 815-TG vhodný pro fotovoltaiku?

Ne. RIGOL DSA 815‑TG není určen pro fotovoltaiku – jeho práce se soustředí na spektrální analýzu v rozsahu 9 kHz–1,5 GHz, tedy na sledování rádiových a EMI signálů, nikoli na měření výkonu solárních systémů.

Jaká rozhraní pro připojení má přístroj?

Přístroj nabízí USB Device, USB Host, Ethernet (RJ45) a volitelně GPIB (IEEE-488). Dále má RF vstup, externí trigger a referenční vstup (ref‑in), takže jej snadno připojíte k počítači, tiskárně i dalším měřicím systémům.

Obsahuje zařízení kalibrační certifikát?

Ano. V balení je tovární kalibrační certifikát spolu s napájecím kabelem. To usnadní uvědomění o výchozím měřicím stavu, přesto pro specifické kalibrace doporučujeme ověřit platnost podle vašich interních požadavků.

Lze RIGOL DSA 815-TG používat venku nebo jen v interiéru?

Používejte jej pouze v interiéru. Přístroj je navržen pro laboratorní a dílenské prostředí (pouze pro interiér) a není koncipován pro venkovní nebo drsné podmínky, kde by mohlo dojít k poškození nebo degradaci parametrů.
