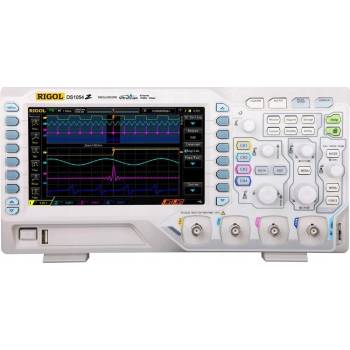

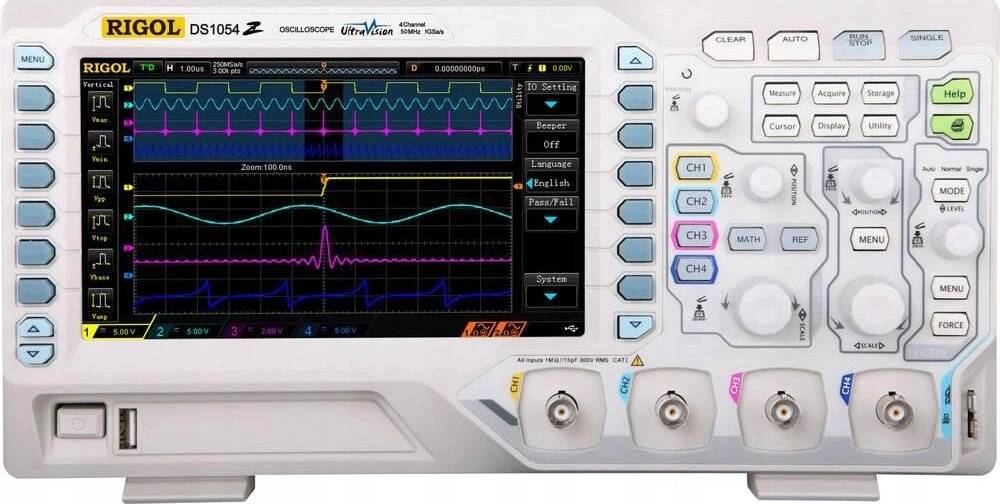

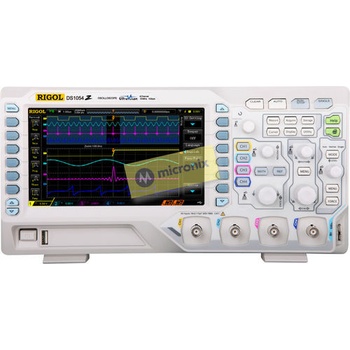

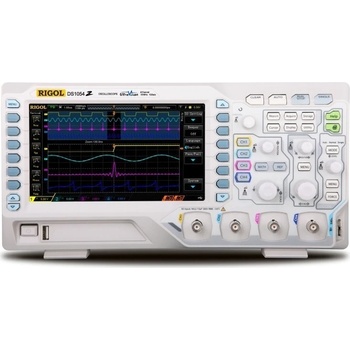

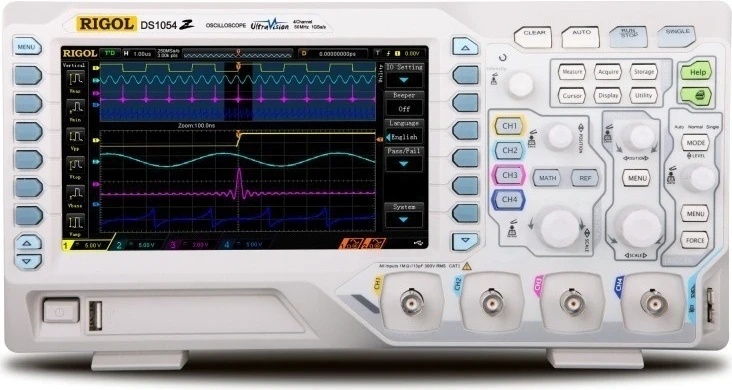

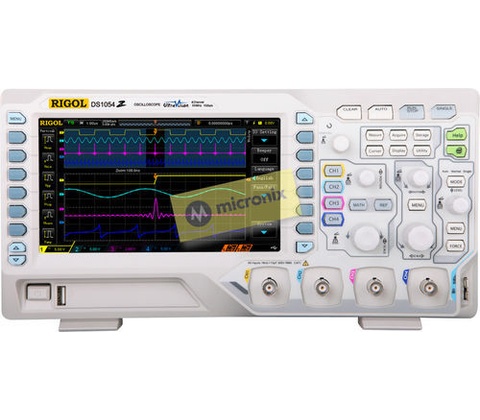

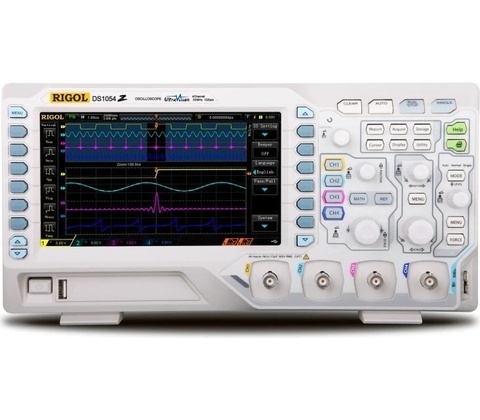

Rigol DS 1054Z

Rigol DS1054Z je 4-kanálový osciloskop se vzorkovací frekvencí 1GS/s a pamětí 12 milionů bodů. Díky obnovovací frekvenci 30000 wfm/s je možné rychle signál analyzovat a najít případné problémy, které by se v signálu mohly vyskytnout. Propustnost modelu se dělí podle množství aktivních kanálů, 250 MS/s (4 aktivní kanály), 500 MS/s (2 aktivní kanály), 1 GS/s (1 aktivní kanál). Paměť tohoto zařízení je 24Mpts rozdělená mezi čtyři kanály. Přístroj je vybaven USB rozhraním pro transfer dat do PC nebo paměťové karty.

Technologie Ultra Vision

Ultra vision zobrazuje překrývající rozsah signálu v závislosti na intenzitě a zajišťuje hloubku paměti až 24Mpts pro detailní vyobrazení signálů.

Specifikace

Paměť 24 Mpts (děleno počtem kanálů).

Vzorkovací frekvence 250 MS/s (4 aktivní kanály), 500 MS/s (2 aktivní kanály) 1 GS/s (1 aktivní kanál)

Zobrazení 7" TFT, 800x480 pixelů, 160 000 barev

Vstupní impedance 1 MΩ

Počet kanálů 4

Horizontální měřítko (vstup) 5 ns/div - 50s/div

Vertikální citlivost (input) 1 mV/div - 10 V/div

A/D převodník

Rozlišení 8 bitů

Maximální napětí

CAT I 300 Vrms, CAT II 100 Vrms, přechodné přepětí 100Vpk

Doba náběhu

• DS1104Z: 3,5 ns
• DS1074Z: 5 ns
• DS1054Z: 7 ns

Podpora sondy 0,1x - 1000x

Měřená hodnota šumu 1 mVpp (při 100ms,1mV/div, délka záznamu: 3Mpts)

Připojení

USB 2.0 typ A, USB 2.0 typ B, LAN

Hmotnost (bez krabice) 3,2 kg

Rozměry 313 x 161 x 122 mm

Obsah balení

• osciloskop Siglent Rigol DS1054Z
• 4 pasivní sondy 1x/10x (150 MHz, typ RP2200)
• USB kabel
• napájecí kabel
• manuál
