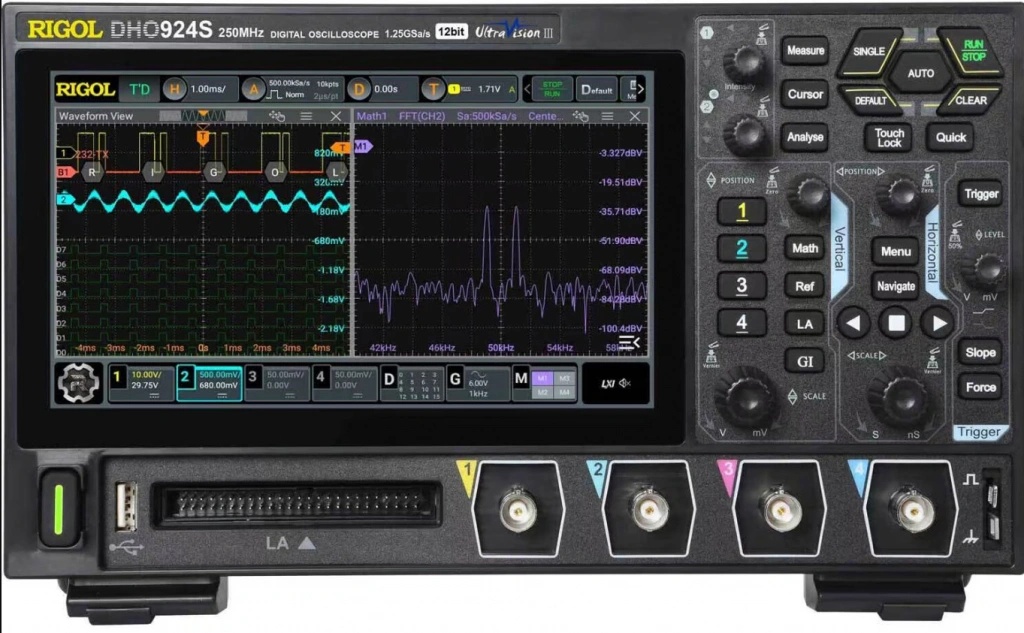

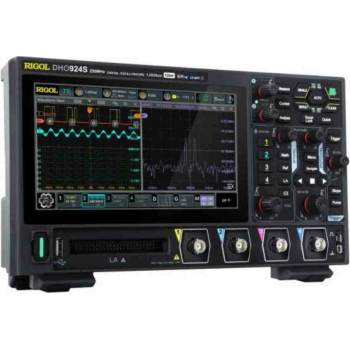

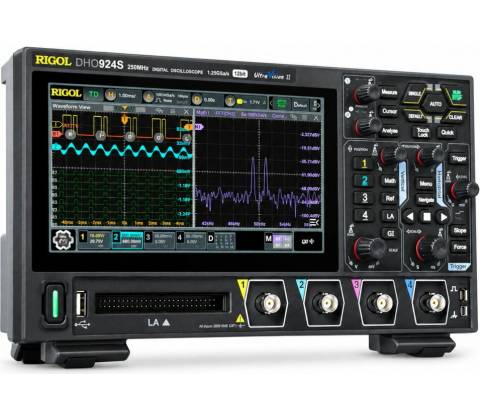

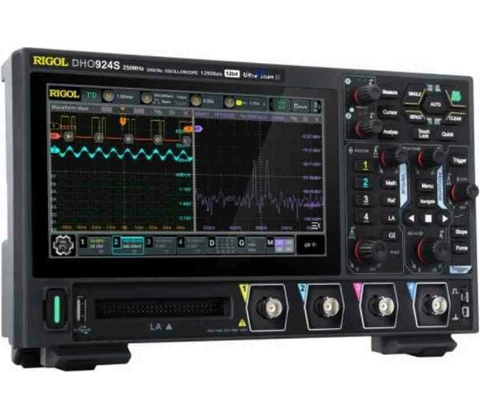

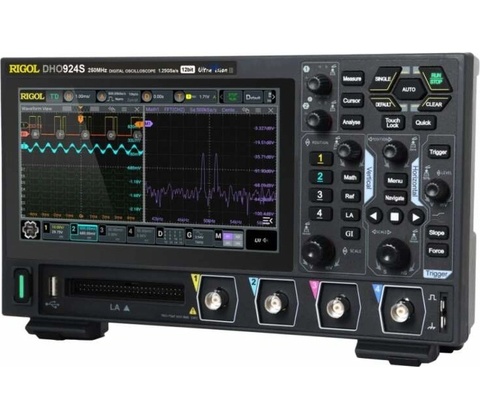

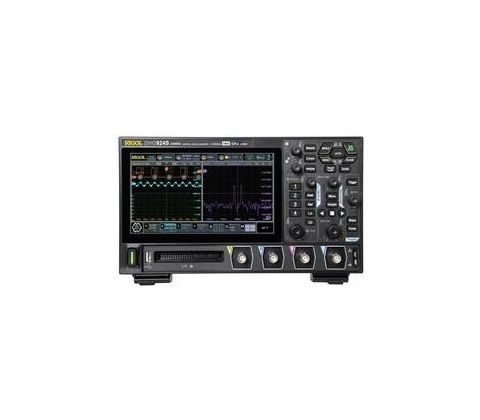

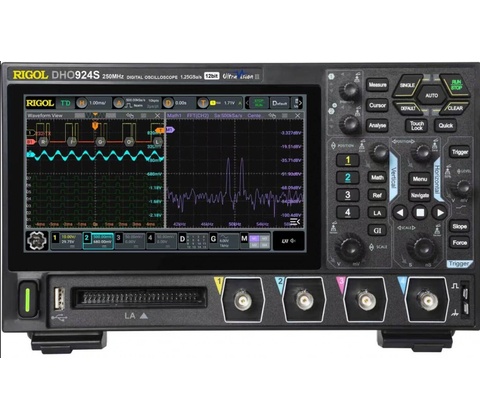

Rigol DHO924S

Přesný nástroj pro rychlé odhalení závad v elektronických obvodech — spolehlivý partner do dílny i laboratoře.

Osciloskop Rigol DHO924S kombinuje 4 analogové kanály, možnost rozšíření o 16 digitálních kanálů a 12bitové vertikální rozlišení pro detailní analýzu signálů. S vzorkováním až 1,25 GSa/s, hloubkou paměti až 50 Mpts a režimem UltraAcquire (až 1 000 000 wfms/s) zachytíte i krátké přechody. Přístroj má vestavěný AFG (25 MHz), široká rozhraní (USB, LAN, HDMI) a podporu napájení přes USB‑C, což dělá Rigol DHO924S univerzálním nástrojem pro diagnostiku i vývoj.

Vícekanálové měření a rozšíření o logiku

Rigol DHO924S poskytuje 4 analogové kanály a možnost přidat 16 digitálních kanálů pomocí volitelné logické sondy PLA2216. To vám umožní sledovat analogové a digitální části obvodů současně při hledání závad.

Vyšší vertikální rozlišení pro jemné signály

Díky 12bitovému rozlišení získáte až 4096 úrovní kvantizace, tedy výrazně detailnější zobrazení než u běžných 8bitových osciloskopů. Lepší rozlišení pomáhá přesně detekovat malé odchylky a šum.

Rychlé vzorkování a velká paměť

Až 1,25 GSa/s vzorkovací frekvence v kombinaci s hloubkou paměti až 50 Mpts umožňuje zachytit krátké přechodové jevy i dlouhé průběhy bez ztráty detailu, což zrychluje diagnostiku signálů.

Funkce generátoru a analýza frekvenční odezvy

Vestavěný jednokanálový AFG (25 MHz, 14bit) dovolí generovat standardní i uživatelské průběhy. Funkce Bodeho diagramu usnadní analýzu frekvenční odezvy při testování napájecích smyček a filtrů.

Konektivita, napájení a přenosnost

Zařízení nabízí USB Device/Host, LAN a HDMI a podporuje napájení přes USB‑C i klasický síťový adaptér. Kompaktní rozměry (266×162×78 mm) a hmotnost ~1,78 kg usnadňují použití v laboratoři i v terénu.

Klíčové vlastnosti

• 4 analogové kanály s možností rozšíření o 16 digitálních (volitelně PLA2216)
• 12bitové vertikální rozlišení pro jemné rozlišování signálu
• Až 1,25 GSa/s vzorkovací frekvence a hloubka paměti až 50 Mpts
• UltraAcquire až 1 000 000 wfms/s a vestavěný AFG (25 MHz) pro testování

Často kladené otázky

Je Rigol DHO924S vhodný pro odstraňování závad?

Ano, Rigol DHO924S je určený pro odstraňování závad. Nabízí 4 analogové kanály, vysoké rozlišení a rychlé zachycení signálu, takže rychle lokalizujete i krátké nebo slabé poruchy v obvodech.

Obsahuje zařízení 16 digitálních kanálů, nebo je třeba sondu dokoupit?

Logické kanály nejsou součástí základního vybavení — 16 digitálních kanálů lze přidat volitelnou logickou sondou PLA2216. Pokud potřebujete mixed‑signal analýzu, sondu si musíte dokoupit.

Jak funguje napájení přes USB? Vydrží přístroj na powerbance?

Zařízení podporuje napájení přes USB‑C i běžným síťovým adaptérem (síťový kabel je v balení). Doba provozu závisí na externím zdroji napájení, přenosné použití je možné s vhodnou powerbankou, která dodá potřebný výkon.

Co je součástí balení?

V balení najdete napájecí kabel, USB kabel, uzemňovací vodič a 4 pasivní sondy PVP2350 (350 MHz). Další příslušenství, jako logická sonda PLA2216, se dokupuje samostatně.
