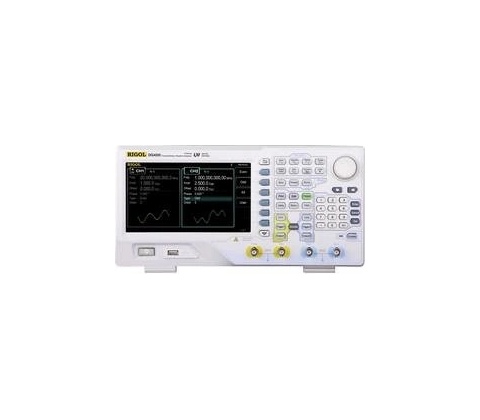

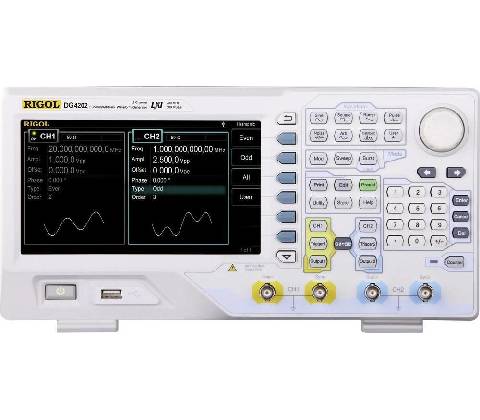

Rigol DG4202

Nástroj, který vašim projektům dodá přesnost a spolehlivost při vývoji a testování.

Generátor funkce Rigol DG4202 přináší šířku pásma 200 MHz a dva nezávislé kanály pro univerzální použití ve vývoji a testování. Díky bohaté nabídce výstupních průběhů a modulací, vysokému rozlišení 1 µHz a dálkovému ovládání přes USB/LAN umožňuje rychlé a přesné nastavení signálů. Rigol DG4202 nabízí praktické rozhraní i kompletní příslušenství pro okamžité nasazení.

Výkon a frekvenční rozsah

Rigol DG4202 nabízí šířku pásma 200 MHz a frekvenční rozsah od 1 µHz do 200 MHz, což pokrývá potřeby většiny vývojových a testovacích aplikací. Díky tomu zvládnete od velmi nízkofrekvenčních signálů až po vysokofrekvenční testy.

Druhy výstupních průběhů

Generátor poskytuje sinus, obdélník, trojúhelník, puls, šum a arbitrární průběhy (až 140), včetně harmonických složek. To umožní přesně simulovat různé reálné signály pro testování obvodů a systémů.

Modulace a synchronizace

Vestavěné modulace zahrnují AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK a další. Přístroj má také externí trigger (TTL) pro synchronizaci se zbytkem měřicí sestavy.

Ovládání a rozhraní

Pracujete přes velký barevný 17,8 cm TFT displej nebo dálkově přes USB Host/Device a LAN (LXI‑C). To zrychlí nastavení v laboratoři a usnadní integraci do automatizovaných testů.

Praktické parametry a příslušenství

Rigol DG4202 má 2 kanály, impedance výstupu 50 Ω, napájení 100–240 V AC a hmotnost 2,9 kg. V balení jsou kabely a PC software Ultra Station pro snadný start.

Klíčové vlastnosti

• Šířka pásma 200 MHz a frekvenční rozsah 1 µHz–200 MHz
• Dva nezávislé kanály s výstupem 50 Ω a širokou sadou průběhů
• Bohaté typy modulací (AM, FM, PM, ASK, FSK, PSK a další)
• Velký barevný 17,8 cm TFT displej a dálkové rozhraní USB/LAN

Často kladené otázky

Je Rigol DG4202 vhodný pro práci na citlivé elektronice?

Ano. Rigol DG4202 je určen primárně pro generování signálů v laboratorním prostředí a poskytuje nízké zkreslení (THD 0,1 %) a rozlišení 1 µHz, což jej činí vhodným pro vývoj a testování citlivých obvodů, nikoli však jako měřicí přístroj.

Dá se generátor ovládat z počítače, nebo musím dokoupit software?

Zařízení umožňuje dálkové ovládání přes USB i LAN (LXI-C) a v balení je uvedeno PC software Ultra Station. Pokud potřebujete připojení k jinému softwaru nebo speciální automatizaci, může být nutné další softwarové rozhraní.

Jaký je frekvenční rozsah a rozlišení přístroje?

Rozsah frekvence je velmi široký: od 1 µHz do 200 MHz pro sinusové výstupy, v případě arbitrárních průběhů až do 50 MHz. Rozlišení dosahuje 1 µHz, což umožňuje přesné nastavení i velmi nízkých frekvencí.

Vydrží přístroj použití venku nebo v dílně bez úprav?

Ne. Přístroj je určen pouze pro provoz v interiéru. Napájení je ze sítě (100–240 V AC) a konstrukce neobsahuje odolnost proti venkovním vlivům, proto jej používejte ve stabilním laboratorním či dílenském prostředí.
