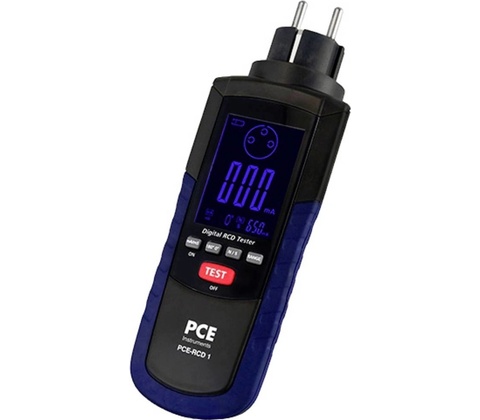

PCE Instruments PCE-RCD 1

Rychlý nástroj pro jistotu a bezpečí při kontrolách elektrických instalací.

PCE Instruments PCE‑RCD 1 je přenosný digitální tester pro rychlé ověření zásuvek a proudových chráničů. Nabízí funkci Test RCD a měření střídavého napětí i proudu (přímé, sériové). Přístroj nezaznamenává data a nepodporuje True‑RMS, proto jej využijete pro rychlé kontroly v terénu, nikoli pro podrobné analýzy nebo záznamy.

Ověření chráničů v terénu

PCE‑RCD 1 nabízí funkci Test RCD, která umožní rychle zkontrolovat sepnutí proudového chrániče přímo na místě. Přístroj simuluje poruchový proud a vy snadno ověříte, zda chránič bezpečně reaguje, což zrychlí běžné revizní kontroly.

Co měří – napětí i proud

Tester měří střídavé napětí i střídavý proud. Proud se měří přímým (sériovým) zapojením, proto při měření proudu provádíte změnu zapojení obvodu. Tato metoda je jednoduchá a vhodná pro základní kontrolu obvodů.

Přenosnost a jednoduché použití

Jedná se o přenosné digitální zařízení vhodné pro rychlé kontroly v terénu. Kompaktní provedení usnadňuje manipulaci během revizí a instalací, takže vy rychle získáte potřebné informace bez složitého nastavování.

Omezení přístroje

PCE‑RCD 1 nepodporuje True‑RMS a nezaznamenává data, proto není určen pro měření složených signálů nebo pro dlouhodobé logování výsledků. Použijte ho jako rychlý kontrolní nástroj, ne jako laboratorní měřicí přístroj.

Bezpečnostní a aplikační poznámky

Přístroj je koncipován pro běžné kontroly zásuvek a chráničů; při práci s proudem dodržujete bezpečnostní postupy a nepoužíváte ho pro fotovoltaické instalace, kde jsou jiné provozní požadavky.

Klíčové vlastnosti

• Přenosný digitální tester – jednoduché použití v terénu
• Funkce Test RCD pro ověření správného sepnutí proudových chráničů
• Měření střídavého napětí i proudu (přímé, sériové měření proudu)
• Bez záznamu dat a bez True‑RMS – vhodné pro rychlé kontroly, ne pro pokročilé analýzy

Často kladené otázky

Je PCE‑RCD 1 vhodný pro revize elektrických instalací?

Ano. PCE‑RCD 1 je určen pro kontrolu proudových chráničů díky integrované funkci Test RCD; vy tak rychle ověříte, zda chránič správně sepne. Pro komplexní certifikované protokoly doporučujeme doplnit záznamovou metodu.

Měří přístroj střídavé napětí, nebo také proud?

Měří obojí: střídavé napětí i střídavý proud. Proud se provádí přímým (sériovým) zapojením, proto při měření proudu pracujete se spojeným obvodem a dodržujete základní bezpečnostní postupy.

Ukládá PCE‑RCD 1 výsledky měření (datalogging)?

Ne. Přístroj nezaznamenává data ani nemá datalogging. Pokud chcete ukládat výsledky, doporučujeme zapisovat hodnoty ručně nebo použít samostatné datové řešení.

Lze PCE‑RCD 1 používat u fotovoltaiky?

Ne. PCE‑RCD 1 není určen pro použití ve fotovoltaických systémech; pro PV se obvykle vyžadují měřicí režimy a filtrace vhodné pro stejnosměrné složky a specifické podmínky solárních polí.

Jak se provádí test RCD pomocí tohoto přístroje?

Připojíte tester do zásuvky, spustíte funkci Test RCD a přístroj vyvolá kontrolní proud, který má ověřit sepnutí chrániče. Vy sledujete reakci chrániče a hodnoty napětí/proudu, přičemž dodržujete bezpečnostní pravidla práce s živým obvodem.
