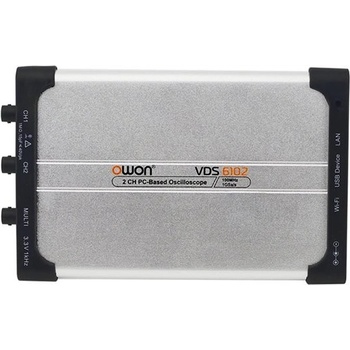

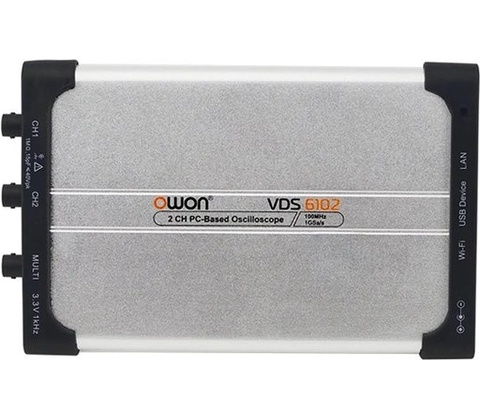

Owon VDS6102A

Rychlé zobrazení a přesné měření pro okamžité odstranění závady.

Owon VDS6102A je přenosný USB osciloskop určený pro rychlé odstraňování závad. Nabízí 2 kanály s 100 MHz, 14bit A/D převodník a integrovaný funkční generátor 5 MHz. Připojíte ho přes USB‑C, LAN nebo Wi‑Fi, napájí se přes USB a měří signály do ±40 V s vstupní impedancí 1 MΩ.

Rychlá diagnostika v terénu

Owon VDS6102A je navržen pro rychlé odstraňování závad v dílně i v terénu. Díky kompaktní ruční konstrukci a napájení přes USB jej snadno přenesete a okamžitě nasadíte tam, kde potřebujete rychlé výsledky bez složitého nastavování.

Přesnost a rozlišení měření

Zařízení nabízí 2 kanály s 100 MHz šířkou pásma a 14bit A/D převodník, což zlepšuje rozlišení měřených amplitud a detailní zachycení signálů. Časová základna 5 ns–100 s umožňuje sledovat rychlé i pomalé děje v obvodech.

Vestavěný generátor signálu

Integrovaný funkční generátor 5 MHz poskytuje režimy sine, square, ramp a pulse s praktickými rozsahy pro testování analogových i digitálních vstupů. Generátor usnadní ověření reakce obvodu bez externího zdroje signálu.

Připojení, napájení a práce se záznamy

Osciloskop nabízí USB‑C, LAN a Wi‑Fi pro ovládání a zobrazení na PC nebo tabletu a napájí se přímo přes USB. Přístroj neobsahuje trvalé datalogování, ale umožní záznam průběhů a jejich přenos do počítače pro další analýzu.

Klíčové vlastnosti

• 2 kanály, 100 MHz šířka pásma a 14bit A/D pro lepší rozlišení signálu
• Integrovaný funkční generátor 5 MHz (sine, square, ramp, pulse)
• Připojení USB‑C, LAN a Wi‑Fi; napájení přes USB pro přenosnost
• Max. vstupní napětí ±40 V, vstupní impedance 1 MΩ; vhodné pro ruční diagnostiku

Často kladené otázky

Je tento osciloskop vhodný pro odstraňování závad v elektronice?

Ano. Owon VDS6102A nabízí rychlé zobrazení problémů díky 2 kanálům 100 MHz a vysokému rozlišení 14 bit, takže snadno lokalizujete poruchy a ověříte signály. Připojíte ho k PC přes USB‑C, LAN nebo Wi‑Fi pro podrobnější analýzu.

Obsahuje zařízení záznam dat, nebo musím výsledky ukládat na PC?

Zařízení nemá vestavěné dlouhodobé datalogování pro kontinuální archivaci. Podporuje záznam průběhů (single‑shot / snímky průběhů) a umožňuje přenos záznamů na počítač přes USB‑C, LAN nebo Wi‑Fi pro další uložení a analýzu.

Jaké jsou rozsahy funkčního generátoru?

Funkční generátor pokrývá široké spektrum: sine 0,1 Hz–5 MHz, square 0,1 Hz–200 kHz, ramp 1 Hz–10 kHz a pulse 1 Hz–10 kHz. Tyto režimy pokryjí běžné testy analogových i digitálních obvodů při odstraňování závad.

Vydrží napájení přes USB dlouhodobou práci v terénu?

Owon VDS6102A se napájí přes USB, takže provoz v terénu závisí na zdroji – počítač, USB adaptér nebo powerbanka. Pokud použijete kvalitní externí zdroj s dostatečnou kapacitou, přístroj funguje bez omezení; doba provozu odpovídá kapacitě daného zdroje.

Má přístroj vysokou vstupní impedanci a je bezpečný pro měření do 40 V?

Ano. Přístroj má vstupní impedanci 1 MΩ a maximální vstupní napětí 40 V, což je vhodné pro běžná laboratorní a servisní měření. Při práci dodržujte bezpečnostní zásady a správné připojení sond pro ochranu přístroje i obsluhy.
