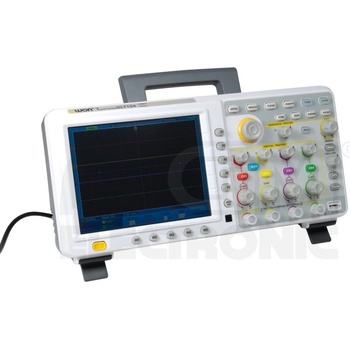

Owon TDS7104

Rychlé a spolehlivé zachycení poruch v elektronických obvodech — výsledky máte okamžitě po ruce.

Stolní dotykový osciloskop Owon TDS7104 nabízí čtyři kanály, 100 MHz šířku pásma, vzorkování až 1 GS/s a 7,6 M bodů záznamu, takže spolehlivě zachytíte i krátké anomálie při odstraňování závad. Díky 8" dotykovému displeji 800×600 px, rychlému snímání průběhů a možnosti záznamu dat zobrazíte, zoomujete a uložíte měření; připojíte ho přes USB, LAN nebo VGA.

Výkon a rozlišení pro diagnostiku

Osciloskop Owon TDS7104 poskytuje čtyři kanály s 100 MHz pásmem a vzorkováním až 1 GS/s, což vám umožní zachytit i krátké poruchové jevy. Vertikální citlivost od 2 mV/div do 10 V/div pomáhá přesně měřit signály různé úrovně.

Dlouhý záznam a rychlé zachycení průběhů

Pro analýzu opakujících se i jednorázových událostí slouží 7,6 M bodů záznamu a vysoká rychlost snímání průběhů (až 50 000 wfms/s). Funkce zoomu a ukládání průběhů vám dovolí detailně prozkoumat a archivovat měření.

Dotykové ovládání a čitelný displej

Velký 8" dotykový LCD (800×600 px) s multi‑window rozšířením umožňuje intuitivní ovládání, měření a srovnávání signálů. Dotyk i hardwarová tlačítka zrychlují práci při ladění obvodů.

Připojení a nasazení na pracovišti

Owon TDS7104 nabízí USB host/device, VGA, LAN a externí trigger pro integraci do testovacího stanoviště; je kompatibilní s PC softwarem a LabVIEW. Napájí se síťovým adaptérem, váží 1,5 kg a má rozměry 38×18×11,5 cm.

Klíčové vlastnosti

• 4 kanály, 100 MHz pásmo a až 1 GS/s vzorkování
• 7,6 M bodů záznamu a až 50 000 wfms/s zachycení
• 8" dotykový displej (800×600) pro rychlou orientaci a zoom
• USB host/device, LAN, VGA a externí trigger; záznam dat

Často kladené otázky

Je osciloskop vhodný pro odstraňování závad v elektronice?

Ano. S Owon TDS7104 rychle odhalíte závady – 4 kanály, 100 MHz a možnost záznamu průběhů vám umožní detailní analýzu signálů a snadné porovnání chybových událostí.

Jak dlouhý záznam dat lze pořídit?

Záznam dosahuje až 7,6 M bodů pro jeden průběh; kombinace vysoké vzorkovací rychlosti a funkce ukládání vám dovolí pořizovat dlouhé průběhy, zoomovat je a exportovat přes USB nebo LAN.

Obsahuje osciloskop software pro práci s PC, nebo ho musím dokoupit?

Osciloskop podporuje dodávaný ovladač a PC software pro TDS řadu a také LabVIEW; software tedy obvykle nemusíte dokupovat, můžete data stahovat a zpracovávat přímo přes USB nebo síť.

Vydrží tento osciloskop použití v terénu?

Ne. Přístroj je určen primárně pro použití v interiéru; i když je relativně lehký (1,5 kg), nejedná se o zařízení navržené pro náročné terénní podmínky.
