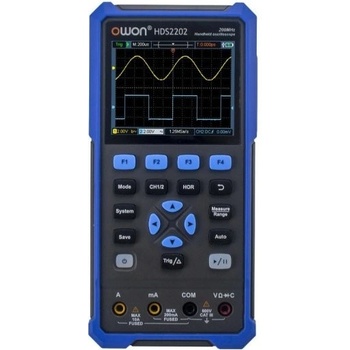

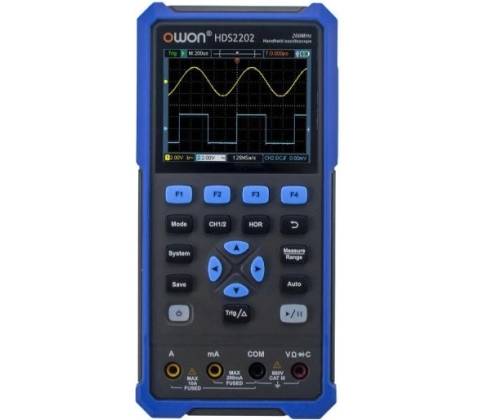

Owon HDS2202

Kompaktní přístroj pro rychlé a spolehlivé měření a zobrazení signálů přímo v terénu.

Ruční přístroj Owon HDS2202 spojuje 200MHz osciloskop a multimetr do jedné přenosné jednotky vhodné pro servis fotovoltaiky a EV. Nabízí měření do 1000 V DC / 750 V AC a 10 A, barevný displej, USB‑C komunikaci a napájení z vyjímatelných článků 18650—ideální pro terénní diagnostiku i dílnu.

Osciloskop a multimetr v jednom

Kompaktní přístroj kombinuje jednokanálový osciloskop (200 MHz) s plnohodnotným multimetrem. Zobrazíte průběhy i měřené hodnoty na barevném displeji a rychle vyhodnotíte poruchy bez nutnosti přepínání více zařízení.

Široké měřicí rozsahy

Přístroj měří napětí do 1000 V DC / 750 V AC a proud do 10 A přímým (sériovým) zapojením. K dispozici jsou také měření odporu, kapacity, diody a kontinuita pro běžné servisní i diagnostické úkony.

Určeno pro terénní použití

Díky kompaktním rozměrům 198 × 96 × 39 mm a hmotnosti přibližně 0,6 kg se přístroj snadno přenáší. Je vhodný pro kontrolu fotovoltaických instalací a elektromobilních systémů přímo v terénu.

Napájení a konektivita

Napájíte ho dvěma vyjímatelnými články 18650 nebo externím adaptérem 100–240 V. Pro propojení s PC slouží USB‑C (USB Device), což umožní přenos zobrazení a ovládání z počítače.

Displej a zachycení průběhů

Barevný LCD displej s vysokým rozlišením zobrazuje průběhy a měřené hodnoty přehledně. Přístroj nabízí funkci záznamu průběhu, takže zachytíte přechodové jevy a opakující se anomálie signálu.

Klíčové vlastnosti

• Kombinované ruční zařízení: osciloskop a multimetr v jednom
• Osciloskop 200 MHz, až 1 GS/s na kanál (jedno­kanálový režim)
• Měření do 1000 V DC / 750 V AC a 10 A proudu
• Napájení z vyjímatelných článků 18650 a USB‑C komunikace

Často kladené otázky

Je tento přístroj vhodný pro fotovoltaiku a elektromobily?

Ano. Přístroj je navržený pro použití ve fotovoltaice i při práci s EV. Měření do 1000 V DC a 10 A spolu s funkcemi osciloskopu umožní kontrolu panelů, invertorů i obvodů palubních nabíječek.

Obsahuje měřič True‑RMS?

Ne. Přístroj nepodporuje True‑RMS měření, proto při měření nelineárních nebo harmonicky zatížených sítí mohou být výsledky omezené. Pro přesná True‑RMS měření doporučujeme speciální True‑RMS multimetr.

Jak se přístroj napájí?

Napájíte ho buď dvěma vyjímatelnými články 18650, nebo přes externí adaptér 100–240 V. V praxi tedy pracujete v terénu na baterie a v dílně přepnete na síťové napájení.

Jaké jsou maximální rozsahy měření napětí a proudu?

Maximální rozsahy jsou do 1000 V (DC) / 750 V (AC) pro napětí a do 10 A pro proud (přímé sériové měření). Přístroj měří také odpor, kapacitu, diody a kontinuitu.

Lze připojit přístroj k počítači?

Ano. Má rozhraní USB‑C (USB Device) pro propojení s počítačem a přenos obrazovek či nastavení. Pro přenos dlouhodobých záznamů ověřte kompatibilitu softwaru, některé funkce pracují lokálně v přístroji.
