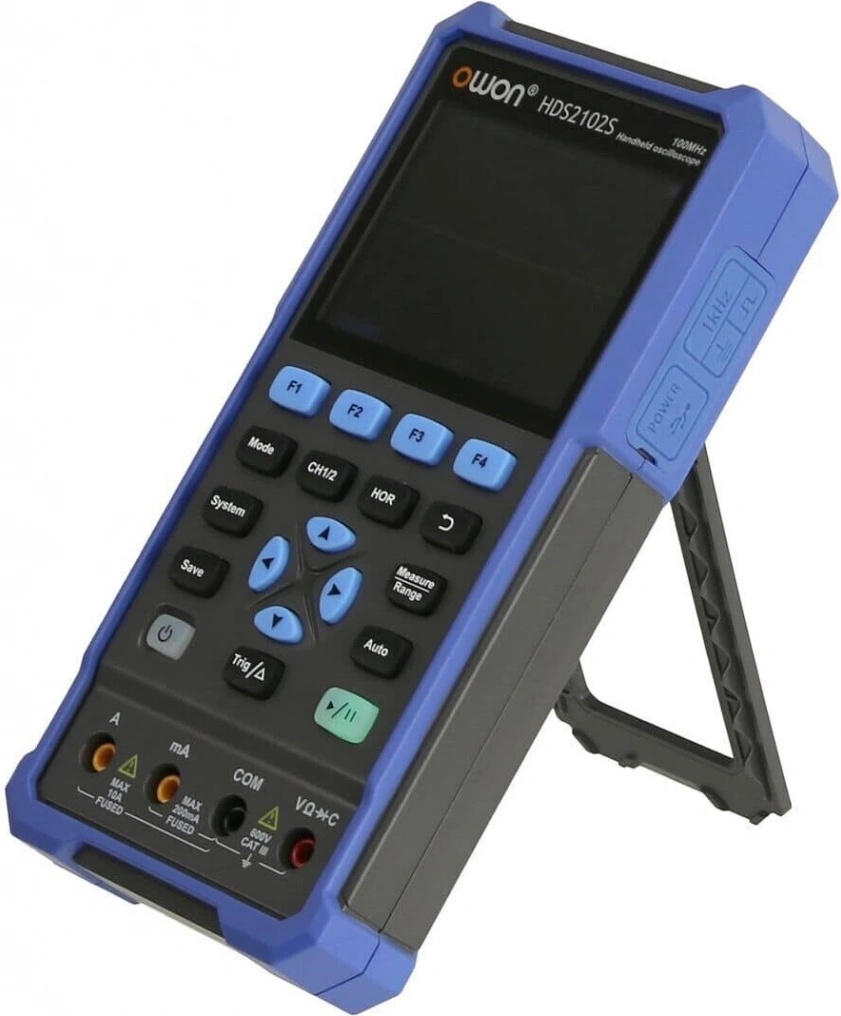

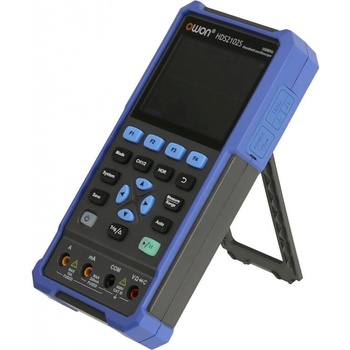

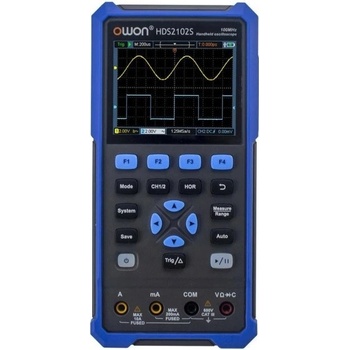

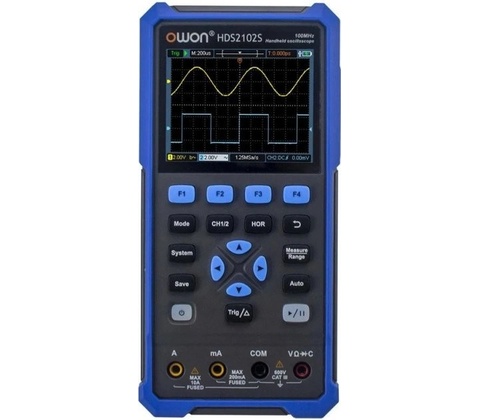

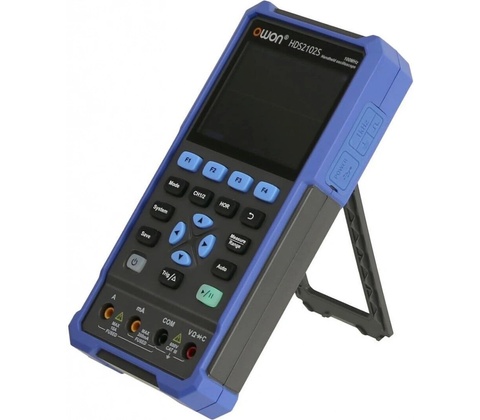

Owon HDS2102S

Rychlé a spolehlivé řešení pro profesionální diagnostiku a opravy — vždy po ruce.

Přenosný kombinovaný přístroj Owon HDS2102S spojuje 100 MHz osciloskop, 1‑kanálový generátor a plnohodnotný multimetr v jednom kompaktním těle. Díky vzorkování až 500 MSa/s, rozsahu multimetru do 1000 V / 10 A a USB Type‑C snadno lokalizujete a ověřujete závady v dílně i v terénu.

Kompaktní konstrukce pro práci v terénu

Přenosné provedení s rozměry 198×96×39 mm a hmotností kolem 0,6 kg dělá z přístroje praktického pomocníka při odstraňování závad. Napájení na 2×18650 články nebo síťový adaptér zaručuje flexibilitu při práci mimo dílnu.

Výkon osciloskopu pro přesné sledování průběhů

Osciloskop nabízí 100 MHz šířku pásma, časovou základnu od 5 ns/div do 1000 s/div a vzorkování až 500 MSa/s (single‑channel). Díky tomu snadno zaznamenáte jak rychlé, tak pomalé signály při hledání závad.

Vestavěný generátor signálu

Integrovaný generátor poskytuje sinus od 0,1 Hz do 25 MHz, obdélník až 5 MHz a amplitudu 20 mVpp–5 Vpp při výstupní impedanci 50 Ω. Hodí se pro stimulaci obvodů a ověření odezvy měřených systémů.

Multimetr pro rutinní měření

Součástí je plnohodnotný multimetr s rozlišením až 20 000 počítadel, měřením napětí, proudu, odporu, kapacity, diody a kontinuity. Maximální rozsahy dosahují DC 1000 V a 10 A, což pokryje většinu servisních úkonů.

Připojení, ukládání a používání

Přístroj komunikuje přes USB Type‑C a zvládá ukládat průběhy do interní paměti (8K délka záznamu). Barevný 3,5" LCD usnadňuje orientaci při nastavení a rychlé kontrole signálů v terénu.

Klíčové vlastnosti

• Kapesní kombinace osciloskopu, generátoru a multimetru
• Šířka pásma 100 MHz a vzorkování až 500 MSa/s (single‑channel)
• Multimetr s rozsahy do 1000 V a 10 A
• Komunikace přes USB Type‑C a napájení 2×18650 nebo síťovým adaptérem

Často kladené otázky

Je tento přístroj vhodný pro kontrolu fotovoltaických systémů?

Ano. Owon HDS2102S je vhodný pro fotovoltaiku díky rozsahu měření napětí až 1000 V u multimetru a osciloskopickému vstupu s ochranou do 400 V (10:1 sonda); přístroj zvládne měřit jak stejnosměrné, tak střídavé průběhy typické pro solární instalace.

Obsahuje Owon HDS2102S záznam dat a automatický datalogging?

Ne. Přístroj nemá kontinuální integrovaný režim automatického dataloggingu. Ukládá průběhy (8K vzorků) a umožňuje komunikaci s PC přes USB Type-C, takže data můžete přenést a vyhodnotit v počítači přes kompatibilní software.

Jak dlouho vydrží baterie při práci v terénu?

Přístroj používá dvě článkové baterie 2×18650 (3,7 V), ale výrobce neuvádí pevnou dobu provozu. Výdrž závisí na využití osciloskopu a jasnosti displeje; pro dlouhou práci v terénu doporučujeme mít náhradní baterie nebo použít síťový adaptér.

Jaké frekvenční rozsahy a výstupní úrovně má vestavěný generátor?

Generátor nabízí široké pásmo: sinus 0,1 Hz–25 MHz, obdélník až 5 MHz, rampa do 1 MHz a výstupní amplitudu 20 mVpp–5 Vpp při výstupní impedanci 50 Ω. Hodí se pro testy signálů i základní simulace vstupů.
