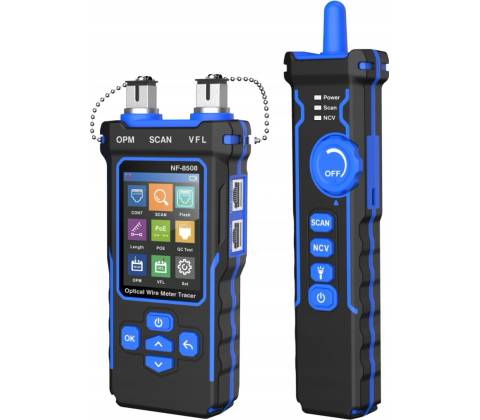

Noyafa NF-8508

MULTIFUNKČNÍ OPTICKÝ MĚŘIČ DÁLKY DRÁTŮ NF-8508Tester optických vláken Noyafa NF-8508 LAN POE OPM VFL

NOYAFA ELECTRONIC

Měřič optických vláken Noyafa NF-8508 s vizuálním lokalizátorem poruch, OPM, vyhledávačem kabelů, mapou zapojení, měřením délky, testováním PoE, portem Flash pro lokátor Quick Pair

Klíčové vlastnosti:

• Měřič optického výkonu a vizuální lokalizátor poruch - Umožňuje měřit 7 standardních vlnových délek, 850/1300/1310/1490/1550/1625/1650, testovací rozsah -70dBm ~ +10dBm, zdroj červeného světla 10mW.
• Přijímač s ochranou proti rušení – Cílový vodič ve svazku vodičů můžete rychle a přesně lokalizovat pomocí sond přijímače s ochranou proti rušení, regulace napětí (NCV) a nastavitelné citlivosti. Pro tmavé pracovní prostředí jsou ideální LED světla.
• Detekce skrytých kabelů – Upravte citlivost přijímače pro lokalizaci kabelů hluboko v zemi, stropu nebo zdi.
• Test LAN kabelu – Testuje zkrat, přerušení obvodu a poruchy křížení v LAN.
• Měření délky - Měří délku kabelů CAT5/CAT6 až do 200 m, lze ji měřit v metrech, yardech nebo stopách.
• Test PoE – Může testovat standardní informace o zařízeních PoE, jako je napětí PoE, polarita napájení, režim napájení a také typ PSE (standardní nebo běžný)
• Blikání portu – Určete správný port připojení pozorováním stejné frekvence blikání na portu přepínače/routeru, ke kterému je připojen cílový kabel.
• Vizualizace dat – Nová generace testerů a lokátorů kabelů je vybavena obrazovkou s vysokým rozlišením, která vizuálně zobrazuje všechny parametry a funkce. Kompaktnější a výkonnější než jeho předchůdce
• QC test – Testuje kvalitu krimpování krystalových hlavic.
• Delší výdrž baterie – Nastavte si dobu vypnutí podsvícení a automatického vypnutí a nabíjejte vestavěnou lithiovou baterii pomocí univerzálního kabelu typu C.
• Certifikace – Splňuje požadavky RoHS, FCC a CE a Noyafa má certifikaci ISO 9001.

TESTOVÁNÍ KONTINUITY

Zkontrolujte kontinuitu síťového kabelu, zkrat, přerušení, křížení

KABELOVÉ SKENOVÁNÍ

Rychlé sledování UTP/STP kabelu

Široce používaný v inženýrských kabelážích, údržbě strojoven, modernizaci zařízení a dalších scénářích. Cílový kabel.

Digitální/analogový režim

Připojte testovaný kabel k portu „SCAN“ vysílače, v hlavní nabídce zadejte „SCAN“ a stisknutím tlačítka OK vyberte preferovaný režim skenování.

PORT FLASH

Rychle a přesně najděte cílový kabelový port pro zvýšení efektivity práce.

Pokud existuje port, jehož frekvence blikání je stejná jako frekvence blikání portu „Délka/blikání“ na vysílači, frekvence je přibližně 3 sekundy, a také ostatní porty blikají rychleji, pak snadno poznáte, že se jedná o váš cílový port.

Připojte kabel k portu „Délka/Blisk“ na vysílači a poté v hlavní nabídce vyberte funkci „Blisk“ pro zahájení testování. Port na routeru (nebo switchi) a indikátor na portu „Délka/Flash“ začnou blikat.

MĚŘENÍ DÉLKY

Dosah kabelu je od 2,5 m do 200 m

Připomíná vám, abyste změřili délku kabelu

• Testovaný kabel LAN musí být odpojen od zdroje napájení.
• Odpojte kabel na druhém konci bez dálkového ovladače.
• Dosah musí být 2,5 m ~ 200 m, jinak se zobrazí 0 metrů.

TEST POE

Rychlá identifikace zařízení PoE

Dokáže testovat informace o standardním PoE zařízení, jako je napětí POE, polarita napájení, režim napájení a typ PSE (standardní).

TESTOVÁNÍ KONTROLA

Zkontrolujte, zda je krystalová hlava kabelu v pořádku.

Můžete také otestovat pouze krystalovou hlavu jedním koncem.

Testování krystalové hlavy

Výsledek bude aktualizován automaticky. √ označuje, že kabel je v pořádku,

X označuje, že kabel nefunguje správně.

MĚŘIČ OPTICKÉHO VÝKONU

Automatická identifikace frekvence vlákna o 6 vlnových délkách, vysoce přesné testování

FUNKCE VFL

Rychlé blikání, pomalé blikání a světlo 10 mW, vysoká přesnost

FUNKCE NCV

Během stavby se vyhněte nebezpečí způsobenému silnými proudy.

LED OSVĚTLENÍ

Může vyřešit problém práce na černo 3,7V lithium-polymerová baterie 1500mAh lithium-polymerová baterie

• OPM
• Napájení
• Potvrdit
• Nahoru
• Dolů
• SKENOVAT
• VFL
• Rozhraní typu C
• Délka/Flash/PoE
• Kontrola kvality/Test
• Zadní
• Sluchátko
• Svítilna
• Sonda proti rušení
• RJ45
• Kontrolka napájení
• Skenovací světlo
• Světlo NVC
• SEN
• Rozhraní typu C
• SKENOVAT
• NVC
• Svítilna
• NapájeníSpecifikace produktu
• Model: NF-8508
• Typ kabelu: CAT5/CAT6
• Ochrana napětím: 60V
• Baterie: Nabíjení typu C
• Vysílač:
• OBSAH: Mapa zapojení Port: RJ45
• Dosah: 300 m
• OBSAH:STP/NTP:√
• POKRAČOVÁNÍ: Digitální režim a analogový režim: √
• Skenovací frekvence: 455 kHz
• Port Flash: Plný duplex/Poloviční duplex: Automatická identifikace
• Flash Port:Auto-Nego/Non-Auto-Nego:Auto Identification
• Port blesku: 10m/100m/1000m: Automatická identifikace
• Délka: ≤20M +/-1,6M, 20M ~ 100M +/-2,4M, ≥100M +/-3,2M
• PoE: Standardní/Vlastní: Automatická identifikace
• PoE: Koncové připojení/Prostřední propojka/8žilový vodič Napájení: Automatická identifikace
• PoE: Napájení PoE: Detekce napětí
• NVL: 10 Mw
• Měřič výkonu: 850/1300/1310/1490/1550/1625 (vlnová délka)
• Krimpování: žíly RJ45-8, minimální délka ≥10 cm
• Varování před nízkým napětím: < 3,5 V ± 0,1 V
• Napájení: Li-polymerová baterie 3,7 V 1500 mAh
• Rozměry vysílače: 148 x 70 x 32 mm

6. Přijímač:

• Nastavení citlivosti: √
• Maximální dosah: 300 m
• Digitální režim a analogový režim: √
• MAXIMÁLNÍ pracovní proud: ≤300mA
• Částečná tepelná hodnota: √
• Lampa: √
• Varování před nízkým napětím: √
• Napájení: lithium-polymerová baterie 3,7 V 1500 mAh
• Rozměry přijímače: 198x50x28mm

Seznam příslušenství k produktu

• Vysílač 1 ks
• Přijímač 1 ks
• Adaptér RJ45, 1 ks
• Adaptér RJ11, 1 ks
• Kabelové adaptéry 1 ks
• Datový kabel Cd 1 ks
• Sluchátka 1 ks (nejsou součástí balení)

NF-8508 je multifunkční tester optických a LAN sítí s vizuálním lokalizátorem poruch, OPM, detektorem kabelů, mapou zapojení, měřením délky, testováním PoE a mnoha dalšími funkcemi.

Seznam balení

• Uživatelský manuál
• Certifikát kvality
• Barvy
• Přenosná taška

Oblast použití produktu

• Telekomunikační kancelář/internetová kavárna/společnost zabývající se telekomunikačním inženýrstvím, síťová inženýrská společnost/energetické a další slaboproudé projekty, údržba vedení a další oddělení vyžadující kovová vedení.
• Inženýrské práce na telekomunikačních sítích a všeobecná údržba; inženýrské práce na počítačových sítích; ostatní inženýrské práce na kovových vedeních a údržba.

POZNÁMKA:

• Vysílač a přijímač tohoto zařízení jsou napájeny lithium-polymerovými bateriemi.
• Neumisťujte zařízení na prašné, vlhké nebo horké místo (nad 40 °C).
• Prosím, nerozebírejte zařízení. Opravy a údržbu by měl provádět odborný personál.
• Pokud zařízení nebudete delší dobu používat, vyjměte baterii, abyste zabránili úniku elektrolytu z baterie.
• Během bouřky prosím neprovádějte související operace na komunikační lince, abyste předešli úderu blesku a ohrozili svou bezpečnost.
