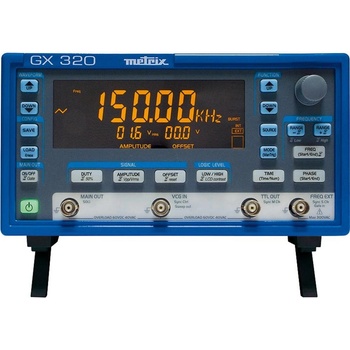

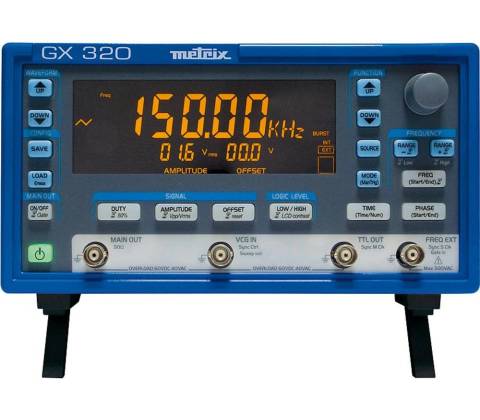

Metrix GX 320

Urychlete servisní zásahy s nástrojem, který nabízí rychlé nastavení, jasné výsledky a spolehlivou kontrolu.

Funkční generátor Metrix GX 320 je digitální DDS přístroj určený pro servis a údržbu, s autorozsahem 0,001 Hz–20 MHz a přesností ±20 ppm. Nabízí sine, triangle, square a LOGIC (TTL) výstupy, interní i externí modulace (AM, FM), pokročilé režimy jako BURST, GATE, FSK, PSK a lineární/logaritmický sweep. Přístroj má externí trigger, vestavěný frekvenceměr 5 Hz–100 MHz, velký čitelný displej a možnost uložit 15 konfigurací; verze -E podporuje Ethernet/SCPI.

Široký rozsah a spolehlivá přesnost

Generátor pracuje v autorozsahu 0,001 Hz až 20 MHz a poskytuje přesnost ±20 ppm, což zajišťuje stabilní nastavení frekvence až na nejbližší cifru. K dispozici je také interní frekvenceměr s dosahem 5 Hz–100 MHz pro ověření měření.

Různé tvary signálu pro ověření obvodů

Zařízení generuje sinu, trojúhelník, čtverec a LOGIC (TTL), takže pokryje běžné testy i logické vstupy. TTL výstup umožní snadné propojení s digitální elektronikou bez složitých konverzí.

Modulace, sweep a speciální režimy

GX 320 nabízí vnitřní i externí AM/FM, lineární i logaritmický sweep, dále GATE, BURST, FSK, PSK a funkci Shift K pro fázi či frekvenční skoky. Tyto režimy umožňují detailní analýzu i detekci krátkodobých jevů.

Ergonomie, ukládání nastavení a integrace

Přístroj má velký LCD (125×45 mm) s pěticiferným hlavním displejem a nastavitelným podsvícením pro čitelnost v dílně. Uložíte 15 kompletních konfigurací; verze -E nabízí programovatelné rozhraní přes Ethernet/SCPI.

Klíčové vlastnosti

• Digitální DDS generátor s autorozsahem 0,001 Hz–20 MHz a přesností ±20 ppm
• Podpora tvarů sine, triangle, square a LOGIC (TTL); režimy BURST/GATE/FSK/PSK
• Interní i externí modulace (AM, FM) a externí trigger pro přesnou synchronizaci
• Vestavěný frekvenceměr 5 Hz–100 MHz, velký čitelný displej a 15 uložených konfigurací

Často kladené otázky

Je Metrix GX 320 vhodný pro servis a údržbu?

Ano. GX 320 je navržený pro servis a údržbu: nabízí široký frekvenční rozsah, rychlé přepínání režimů a synchronizaci přes externí trigger, takže ho využijete při běžné diagnostice i při podrobné analýze obvodů.

Obsahuje přístroj připojení pro externí trigger?

Ano. Přístroj má externí trigger, který umožňuje přesnou synchronizaci s jinými přístroji nebo měřenými událostmi bez nutnosti dalších adapterů.

Jak nastavím krátké pulzy nebo detekci velmi krátkých událostí?

Použijte funkci BURST, kde nastavíte počet cyklů, nebo režimy GATE a SHIFT K pro fázi či frekvenční skoky. Tyto režimy vám umožní generovat krátké pulzy a zachytit velmi krátké události.

Co když potřebuji dálkové ovládání nebo lepší sledování frekvence?

Pokud potřebujete dálkové řízení, zvolte verzi -E, která podporuje Ethernet a SCPI pro programování. Pro vyšší přesnost a kontrolu využijte zabudovaný frekvenceměr 5 Hz–100 MHz a stabilní nastavení frekvence na nejbližší cifru.
