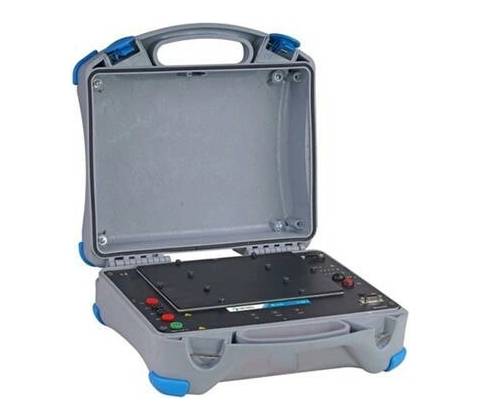

Metrel MI 3144 EU

Rychlé a spolehlivé ověření bezpečnosti elektrických instalací v terénu.

Multifunkční tester Metrel MI 3144 EU je určený pro revize a elektroinstalace: nabízí přesné měření linky a smyčky do 800 V, vysokoproudé dR testy do 300 A, podporu ELR a 4‑vodičové měření nízkých odporů. Přístroj pracuje na Li‑ion baterii i ze sítě, komunikuje přes RS‑232 a Bluetooth a má robustní krytí IP65 pro použití v terénu.

Přesnost měření linky a smyčky

Přístroj nabízí vysoce přesné měření line a loop impedance v sítích až do 800 V AC a v rozsahu frekvencí 16–420 Hz. Díky 4‑vodičovému zapojení získáte spolehlivé výsledky bez vlivu přívodních vedení, což je zásadní při revizích a zkouškách ochranných obvodů.

Výkonné hi‑current dR testy

Metrel MI 3144 EU provádí hi‑current dR testy do 300 A, které odhalí částečné proudové dráhy a napěťové úbytky v uzemnění a svodech. Selectabilní zatížení a měření částečných napěťových poklesů umožňují praktické ověření chování při poruše.

Zkoušky RCD a analýza úniků

Přístroj podporuje testy elektrické únikové relé (ELR) včetně měření doby vypnutí a injekčního proudu. Podporované typy ELR zahrnují AC, A a B, a přístroj zpracuje kontaktní, dotyková i kroková napětí spolu s plovoucím voltmetrem pro přesné výsledky.

Odolnost, napájení a ovládání v terénu

Zařízení je konstruované pro práci v terénu: IP65 při zavřeném krytu, možnost napájení z Li‑ion baterie nebo síťového adaptéru a hmotnost cca 6,5 kg. Black‑box design umožňuje vzdálené řízení přes Android, což zjednodušuje dokumentaci i práci na rozlehlých objektech.

Komunikace a bezpečnostní standardy

Pro komunikaci přístroj využívá RS‑232 a Bluetooth, je kompatibilní s Metrel softwarovými nástroji pro zpracování dat a splňuje bezpečnostní kategorii CAT IV 600 V. Tyto vlastnosti zaručují bezpečnou integraci do revizních postupů a snadný export výsledků.

Klíčové vlastnosti

• High‑range line a loop impedance až do 800 V; přesné 4‑vodičové měření
• Hi‑current dR testy s proudem do 300 A pro kontrolu částečných proudových cest
• ELR (earth leakage relay) testy včetně měření času vypnutí a podpory typů AC, A, B
• Robustní provoz v terénu: IP65 (uzavřené), napájení Li‑ion / síť, CAT IV 600 V
• Komunikace přes RS‑232 a Bluetooth, možnost ovládání z Android aplikace

Často kladené otázky

Je přístroj přenosný a vhodný pro práci v terénu?

Ano. Metrel MI 3144 EU je přenosný tester napájený Li‑ion baterií nebo ze sítě, má robustní kufr a krytí IP65 (při zavřeném pouzdře). Váží přibližně 6,5 kg, takže jej snadno přenesete na pracovní místo.

Jaké rozsahy měření napětí a proudu má tento přístroj?

Přístroj měří střídavé a stejnosměrné napětí až do 800 V a střídavý proud v rámci dR testu až do 300 A. Dále poskytuje běžná měření proudu, odporu a 4‑vodičové měření nízkých odporů v mΩ rozsahu.

Je Metrel MI 3144 EU vhodný pro fotovoltaiku?

Ne. Přístroj není určen speciálně pro fotovoltaiku – jeho funkce jsou zaměřené na zkoušky impedance, vysokoproudé dR testy a ELR v průmyslových a instalatérských aplikacích, nikoli na PV‑specifické protokoly.

Jak probíhá připojení a vzdálené ovládání přístroje?

Připojíte jej přes RS‑232 nebo Bluetooth a lze jej ovládat z Android zařízení pomocí Metrel aplikace. Data také zpracujete v PC softwaru Metrel; dálkové ovládání a export zjednodušují evidenci měření.
