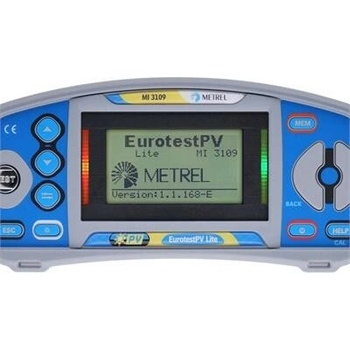

Metrel MI 3109 PS

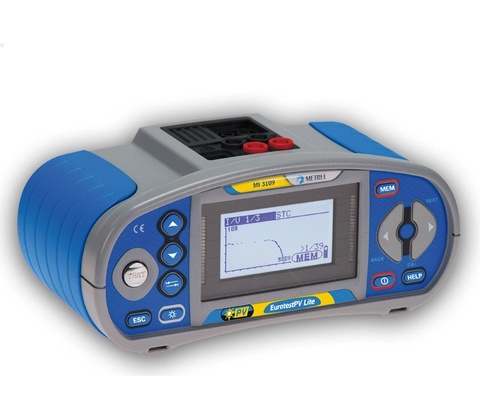

MI 3109 PS Eurotest PV - Tester solárních panelů

MI 3109 EurotestPV je tester fotovoltaických (FV) instalací, který provádí všechny testy požadované pro tento typ instalací. Zahrnuje to všechny testy požadované normou EN 62446, ale také nabízí měření I - U charakteristik, výpočet STC hodnot a měření výkonu na DC a AC straně 1-fázového invertoru. Přístroj je navržen pro použití v prac. podmínkách (napětí do 1000V, proud do 15ADC).Přístroj má zabudovanou funkci Autotest, která umožňuje provést všechny požadované testy podle EN 62446 jen na jeden stisk tlačítka. Přístroj je určen jak pro prvotní testování FV instalace, tak pro jeho periodické kontroly a odhalování možných poruch. S příslušenstvím na objednávku může tento tester provést stejné testy na FV instalaci jako tester MI 3108 EurotestPV.Měření:

Fotovoltaické instalace:

Měření na DC straně FV instalace:

Izolační odpor;

Spojitost PE připojení;

Uoc (napětí naprázdno) a Isc (zkratový proud);

I - U křivka FV panelu a řetězce;

Napětí, proud a výkon panelu nebo řetězce;

Sluneční záření;

Teplota modulu.

Měření na AC straně FV instalace:

Napětí, proud, výkon;

Účinnost panelu, invertoru, výpočet FV systému.

Hlavní vlastnosti:

• Měření izolačního odporu a I-U charakteristik v jednom přístroji: stačí vám jeden přístroj MI 3109 a umíte provést test izolace až do 1000V pro ověření bezpečnosti FV instalace a také měření I-U charakteristik potřebné pro vyhodnocení FV panelů nebo řetězců.
• Autotest: Tato funkce provede na jeden stisk kompletní testy požadované podle EN 62446:

izolační odpor mezi kladným pólem výstupu a zemí; izolační odpor mezi záporným pólem výstupu a zemí; napětí naprázdno; zkratový proud.

• Výpočet STC hodnot: naměřené hodnoty napětí a proudu jsou, podle aktuálních vnějších podmínek, přepočteny na STC (Standardní podmínění testování), čímž je umožněno porovnávat výsledky získané za různých podmínek testování.
• Měření účinnosti: dva napěťové a dva proudové kanály pro současné měření AC a DC parametrů.
• FV vzdálená jednotka: Jednotka na objednávku pro současné měření slunečního záření a teploty FV panelu.
• Grafické znázornění: I-V charakteristika FV panelu nebo řetězce je graficky zobrazena na LCD dipleji.
• Paměť: Lze uložit až 1800 testů nebo 500 grafických výsledků.
• SW podpora: PC SW EuroLink PRO umožňuje přenos výsledků do PC, jejich prohlížení, analýzu a tisk protokolu z měření.

Použití:

Prvotní revize instalace

Periodické kontroly

Hodnocení FV instalací a vyhledávání poruch

Měření výkonu a účinnosti (AC a DC)

Normy:

Funkce:

IEC/EN 61557 série

IEC 62446 (fotovoltaika)

Další normy:

BS 7671

EN 61008

EN 61009

EN 60364-4-41

AS/NZ 3760

Elektromagnetická kompatibilita:

EN 61326

Bezpečnost:

EN 61010-1

EN 61010-2-030

EN 61010-031

EN 61010-2-032

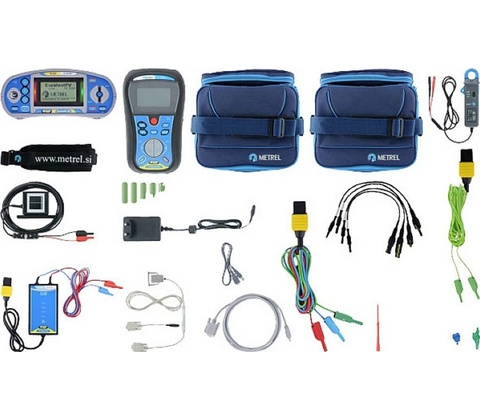

Sada PS obsahuje

Přístroj MI 3109 EurotestPV Lite

A 1289 Měkká přenosná taška

A 1411 PV Univerzální testovací kabel, 3 x 1,5 m

A 1412 PV Testovací kabel Continuity, 2 x 1,5 m

A 1016, A 1015, A 1062 Testovací sonda, 3 ks (červená, modrá, zelená)

A 1064, A 1310, A 1309 Krokodýlky, 3 ks (červená, modrá, zelená)

S 2145 PV MC3/4 adaptéry samec/samice

Napájecí adaptér + 6 NiMH baterií, typ AA

Kabel USB a RS232 - PS/2

PC SW EuroLink PRO

A 1707 Nosný popruh

Krátký návod k použití

Návod k použití a příručka k paměťovým médiím kalibrační certifikát

Navíc:

A 1378, A 1414 EurotestPV Remote - vzdálená jednotka

A 1384 PV Bezpečnostní sonda

A 1427 PV Referenční buňka

A 1400 Teplotní sonda

A 1552 Měkká přenosná taška

Licence PC SW EuroLink PRO Plus

Kleště A1391 již nejsou standardní součástí dodávky všech zařízení. Tyto kleště lze však objednat samostatně jako volitelné příslušenství.
